带螺旋输送结构的工业漏斗滑槽

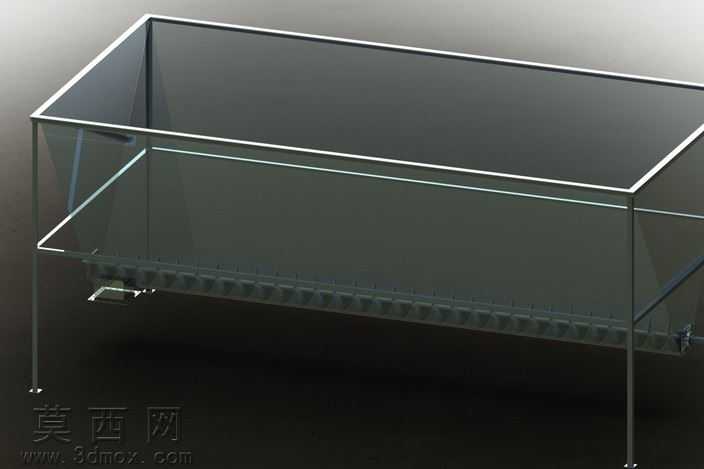

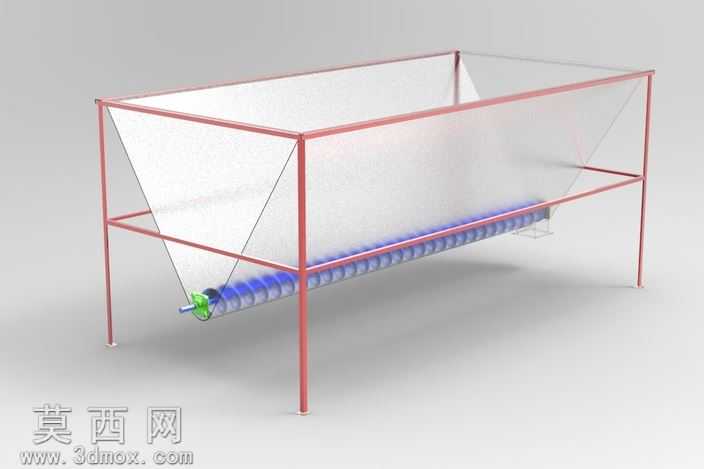

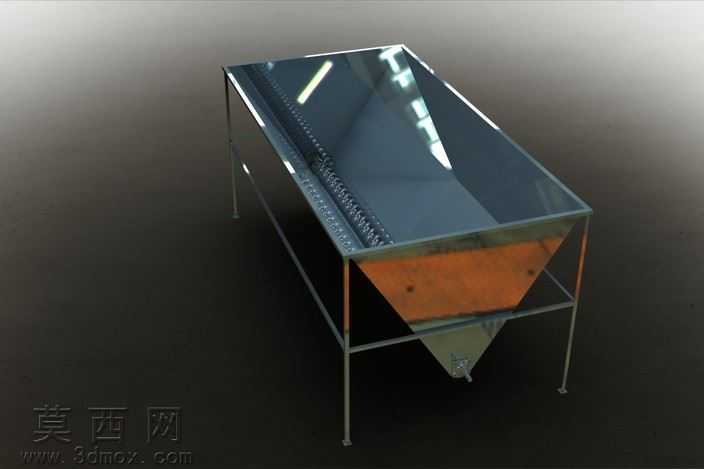

本作品为带螺旋输送出料结构的工业漏斗滑槽三维建模成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先依据散料输送的工况需求确定整体尺寸比例，先搭建支撑框架的型材骨架模型，采用矩形钢管截面参数绘制三维草图后通过结构构件命令生成框架主体，对框架的焊接连接节点做简化处理保证装配逻辑准确。料斗部分采用钣金建模思路，先绘制斗体的上下口轮廓线，通过放样折弯命令生成锥形溜料槽壁，设置合理的钣金壁厚参数，对槽壁与框架的贴合面做配合约束，保证料斗安装位置的精度。底部的螺旋输送组件为核心功能结构，首先绘制螺旋轴的基体零件，通过螺旋线/涡状线命令生成螺旋叶片的引导路径，采用扫描特征生成连续的螺旋叶片，对叶片与轴体的连接部位做圆角过渡处理避免应力集中；端部的轴承支撑结构单独建模，包含轴承座、密封端盖、连接紧固件等细节零件，装配时采用同轴心、端面重合等标准配合约束，还原螺旋组件的转动自由度逻辑。渲染阶段采用KeyShot完成材质与场景搭建，支撑框架赋予红棕色金属漆材质，模拟工业型材的喷涂表面质感，调整材质的粗糙度与反光度参数还原真实漆面的哑光效果；料斗槽壁赋予半透明磨砂塑料材质，既可以展示内部的溜料空间结构，又能区分不同功能部件；螺旋轴与叶片赋予亮蓝色工程塑料材质，端部的出料接口赋予亮绿色工程塑料材质，轴承部位赋予金属镀铬材质，通过材质色彩区分不同功能模块。场景采用浅灰色无缝背景，添加三点布光系统，主光从侧上方投射突出模型的轮廓结构，辅光补充暗部细节避免阴影过死，背光勾勒模型边缘提升立体感，最终渲染图清晰展示了漏斗滑槽的整体结构、支撑布局与底部螺旋输送的核心结构，可用于散料输送设备的结构展示、方案评审与教学演示。设计过程中重点考虑了散料的流动特性，斗体的倾斜角度设置满足散料自然滑落的角度要求，底部螺旋结构可实现均匀定量出料，避免普通溜槽出料流量不可控的问题，整体结构简洁可靠，符合工业设备的实用化设计逻辑。
