单立柱追踪式太阳能电池板支撑结构设计

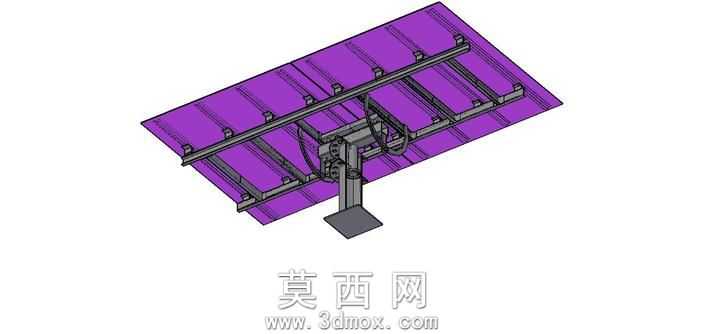

本作品为单立柱式太阳能光伏模块支撑结构的三维建模成果，建模过程中严格遵循光伏支架的实际工程设计逻辑，先完成底部方形配重基座的参数化建模，保证基座的承重接触面尺寸符合户外安装的抗风载要求，再向上延伸出主支撑立柱，立柱与基座的连接部位做了加强筋结构建模，模拟实际焊接装配的结构强度。立柱上部的回转追踪机构是整个结构的核心设计部分，建模时还原了回转铰接支座、角度调节连杆的装配关系，清晰呈现出支架可随太阳方位调整俯仰角度、水平转角的运动逻辑，保证光伏板能够始终保持较佳的受光角度。上部的光伏板承载框架采用多道平行横向承载梁搭配纵向连接肋的结构设计，每道横向梁上都预留了光伏组件的安装固定点位，建模时精准还原了安装孔位的排布间距，匹配常规晶硅太阳能电池板的安装尺寸。承载框架表面赋予了深紫色的光伏层压件材质，金属支架部分赋予了哑光喷塑钢材的材质效果，基座部分赋予了混凝土质感的材质，通过三维软件的渲染功能调整光影角度，清晰呈现出整个结构的装配层级与空间关系。整个建模过程从实际光伏电站的安装需求出发，兼顾结构稳定性与角度调节的实用性，各零部件之间的装配间隙、连接关系都按照实际生产装配的公差要求进行设置，既还原了太阳能模块支撑结构的真实形态，也清晰展现了追踪式光伏支架的机械传动逻辑，可用于光伏支架结构的方案展示、安装教学以及结构优化参考。
