高转速涡轮螺旋桨转子三维结构设计

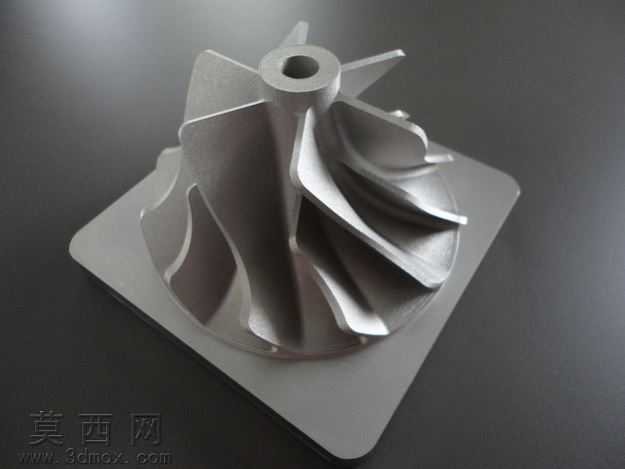

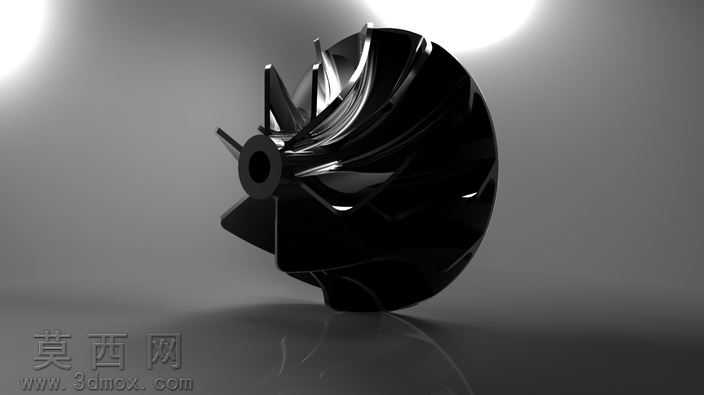

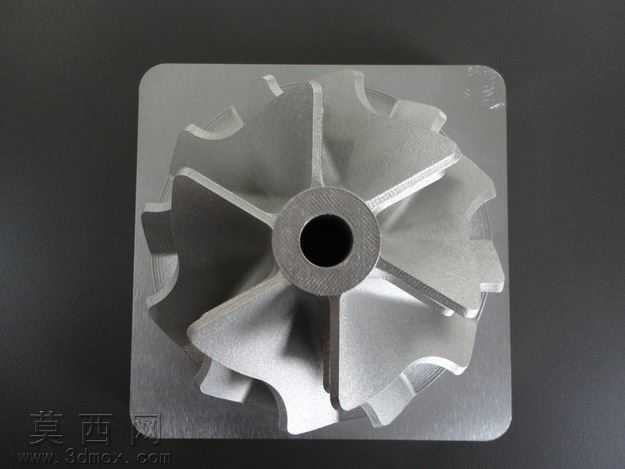

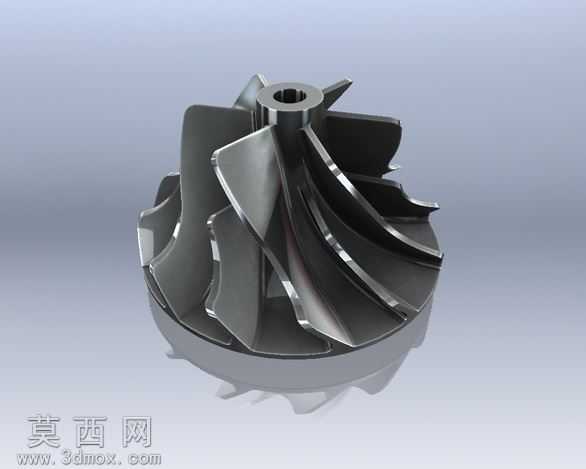

本作品为高转速工况适配的涡轮螺旋桨转子三维建模成果，建模过程围绕高速旋转部件的气动性能与结构强度双重需求展开，首先通过参数化草绘确定转子轮毂的基准尺寸，以中心安装轴孔为定位基准，精准匹配传动轴的装配公差要求，轮毂部分采用渐变式壁厚设计，既保证中心安装区域的结构强度，又合理控制转子整体重量，降低高转速运行时的离心载荷。叶片部分的建模是整个设计的核心环节，通过多截面曲面拟合构建叶片的扭曲型面，从轮毂根部到叶片外缘，截面翼型的弦长、安装角、扭转角度均按照1000转每分钟的高转速工况参数做连续渐变调整，保证气流沿叶片表面顺畅流动，减少运行过程中的气动阻力与紊流损耗，叶片前缘做圆滑过渡处理，后缘采用符合流体力学要求的收窄设计，兼顾气动效率与结构抗疲劳性能。建模完成后对所有曲面做连续性检查与实体缝合，消除碎面、尖角等建模缺陷，保证模型可直接导入仿真模块做后续的动平衡、离心应力、气动载荷仿真分析。材质渲染阶段采用金属质感的高强度合金钢材质，还原金属机加工后的细腻磨砂与高光过渡效果，清晰呈现叶片型面的流畅曲面走势与轮毂的精密加工特征，整体模型结构完整，装配基准清晰，所有特征参数可编辑，可直接用于动力部件的结构验证、性能仿真以及后续的加工工艺编制，能够为高速涡轮类动力部件的设计优化提供可靠的三维模型基础，适配流体机械、小型动力装置等领域的设计研发需求。
