手拉链轮式起重提升机链轮结构

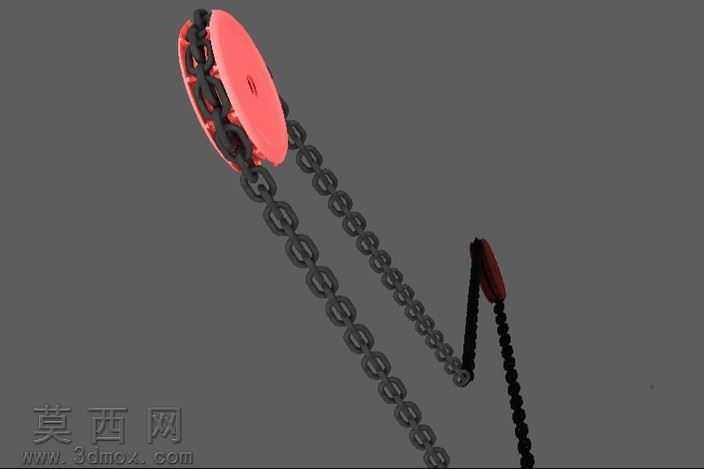

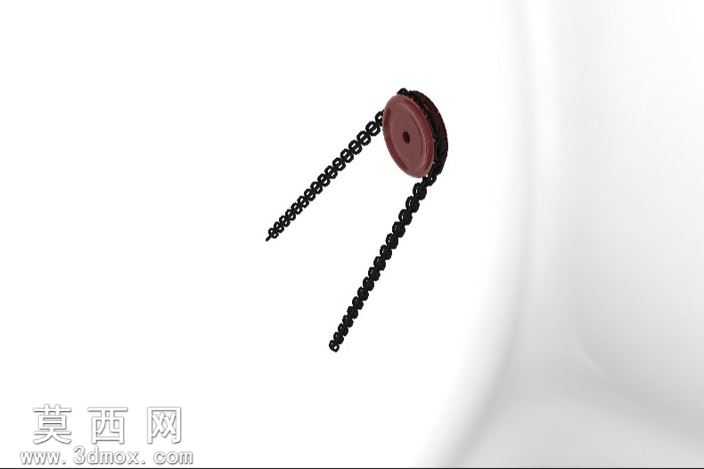

本作品为手拉链轮式起重提升机的链轮链条配套三维建模成果，建模过程严格遵循手动起重设备的实际传动逻辑与尺寸比例，依托三维参数化建模逻辑完成整体结构搭建。建模阶段首先对链轮的齿形轮廓进行精准绘制，结合圆环起重链条的链节外形尺寸，匹配链轮齿槽的弧度、深度与节距参数，确保链节与轮齿能够实现无卡滞的顺畅啮合，避免传动过程中出现跳齿、脱链的问题。链轮主体采用轮盘与轮毂一体化的建模结构，轮盘边缘均匀排布适配链条的啮合齿位，中心预留与传动轴配合的安装孔位，同时设计有对应的键槽结构，保障链轮与动力输入轴的扭矩传递稳定性。配套的链条采用逐节装配的建模方式，每一个链节都还原了实际链环的闭合环状结构，链节之间通过铰接约束模拟真实的转动自由度，完整还原链条绕经链轮时的弯曲形态与传动轨迹，手动拉拽端的链条自然垂落段也按照实际受力状态调整了排布角度，还原设备静置时的链条形态。材质与渲染阶段，链轮主体采用工程塑料质感的哑光红色材质表现，模拟轻量化手动起重设备的链轮材质特性，表面添加细微的磨砂质感避免塑料材质的廉价反光；链条部分采用深灰色哑光金属材质，表面添加轻微的使用磨损纹理与金属颗粒质感，还原工业起重链条的金属厚重感，同时在链节铰接位置添加细微的阴影层次，突出链节之间的装配间隙与结构关系。场景搭建采用简洁的深灰色纯色背景，通过三点布光方案突出链轮与链条的结构轮廓，主光源从侧上方照射，在轮盘与链条表面形成柔和的明暗过渡，辅助光源补充暗部细节避免结构死黑，轮廓光勾勒链条与轮盘的边缘，让整体结构在背景中清晰凸显。设计过程中重点考量了手动起重设备的操作逻辑，链轮的齿形设计充分适配手动拉链时的施力角度，降低操作过程中的卡顿感，链条的排布还原了手动葫芦起重时的链条走向，既包含与链轮啮合的工作段，也包含垂落的自由端与负载连接端，完整呈现该类起重提升机核心传动部件的装配关系与工作形态，可用于手动起重设备的结构演示、教学参考以及相关产品的设计验证工作。
