插销式机械安全锁结构设计

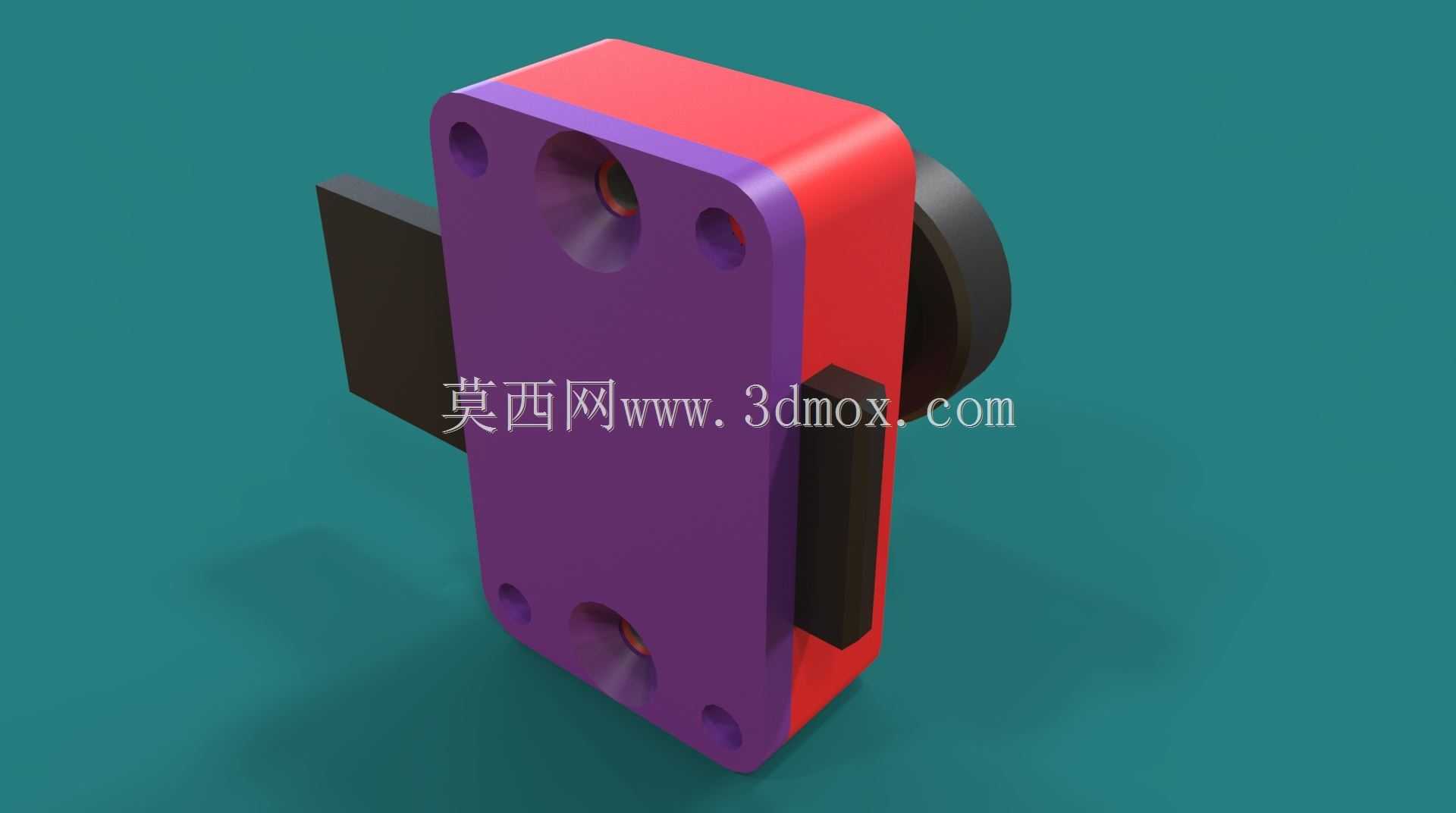

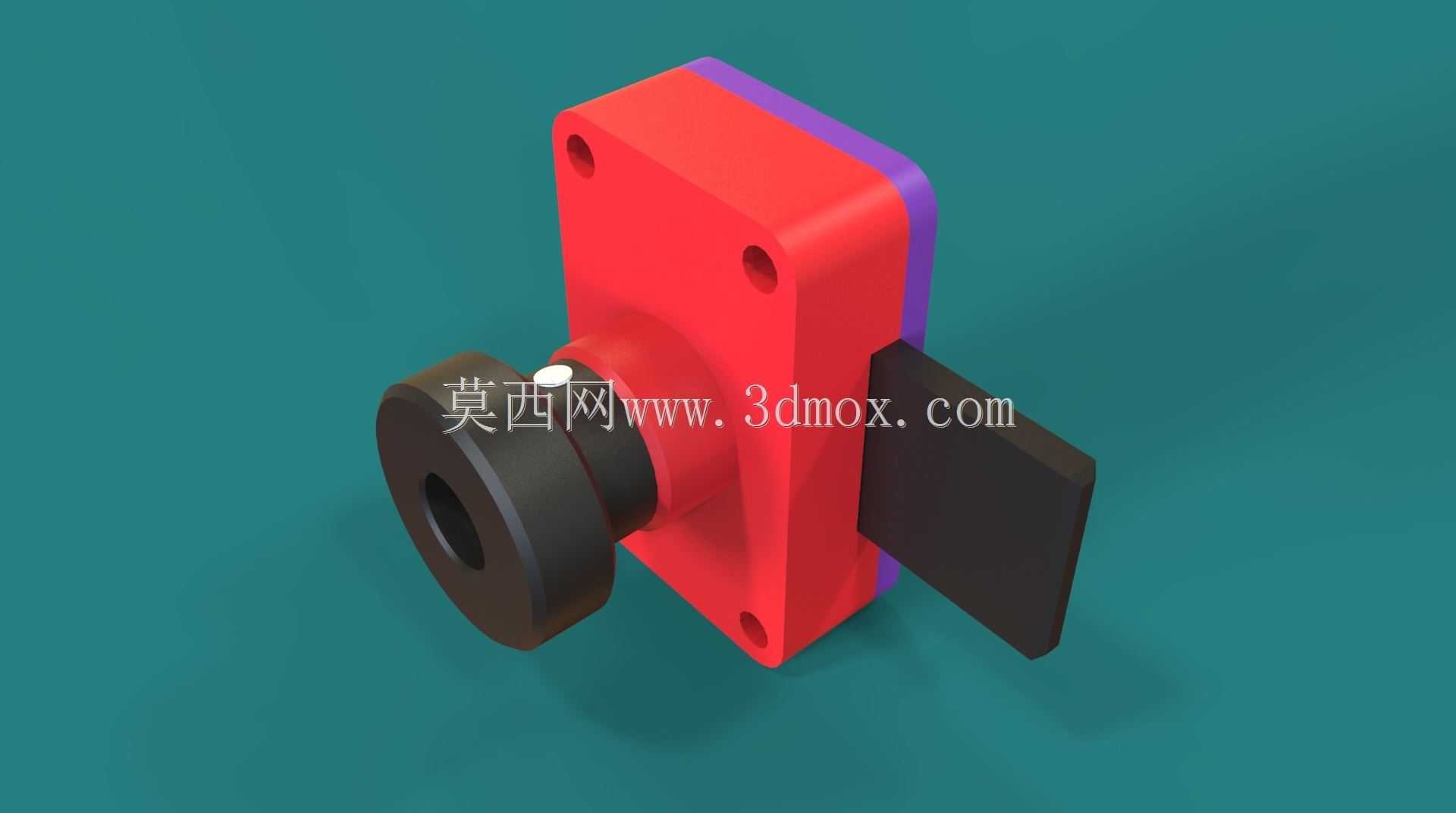

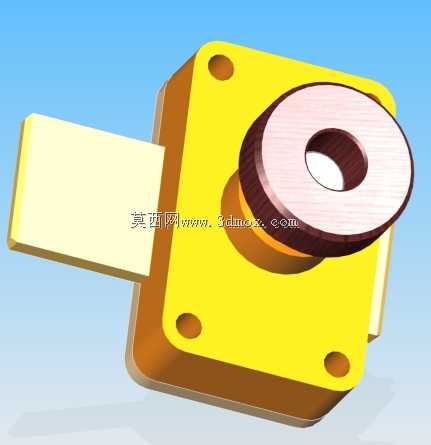

这款插销式机械安全锁，主要应用在工业设备防护门、小型工装夹具定位、实训台安全防护等场景，核心作用是在设备停机检修、工装装夹到位后提供可靠的机械锁止，避免防护门意外开启、工装移位引发的安全风险或加工偏差。从结构设计来看，主体采用方形安装基座，基座上预留三个沉头安装孔，可直接通过螺栓固定在设备框架或工装基板上，安装面做了平整处理，能保证锁体安装后无晃动偏移，基座边缘做了小倒角处理，避免安装调试时划伤操作人员。锁体前端设置旋转式锁止旋钮，旋钮外圈做了滚花纹理，操作人员戴劳保手套也能轻松转动施力，旋钮内部集成锁舌联动结构，转动旋钮即可带动侧边的平板式锁舌完成伸出或收回动作，锁舌采用平直钢板结构，伸出后可卡入对应位置的锁扣卡槽内，锁止状态下能承受一定的横向冲击力，不会因为设备运行的轻微振动自行松脱。基座与端盖之间设置了紫色密封垫层，可阻挡车间内的切削液、粉尘进入锁体内部，适配机加工车间、装配实训台这类多粉尘、有少量液体飞溅的使用场景，延长内部联动结构的使用寿命。设计过程中优先考虑了操作的便捷性与锁止的可靠性，没有采用复杂的电子元件，纯机械结构的设计故障率极低，日常维护只需要定期在旋钮转轴处添加少量润滑脂即可。安装边界上，锁体整体突出安装面的尺寸控制在较小范围，不会占用过多设备周边的操作空间，锁舌的伸缩行程适配常规防护门的间隙要求，不需要对现有设备框架做过多改造就能直接加装使用。锁止状态下旋钮的位置有明显的视觉区分，操作人员在现场可以快速判断锁具是否处于锁止到位状态，避免虚锁带来的安全隐患。这类小型机械锁虽然结构不复杂，但在小型自动化设备、教学实训装置、简易防护隔断上的应用十分广泛，设计时重点平衡了结构强度、操作手感与安装适配性，没有冗余的结构设计，每个部件都承担对应的功能，基座既作为内部结构的容纳壳体，也承担安装固定的作用，锁舌兼顾了卡紧强度与伸缩灵活性，旋钮的尺寸设计符合人体操作的施力角度，转动过程无卡滞，到位后有清晰的触感反馈。
