自交莫比乌斯环形镂空结构件

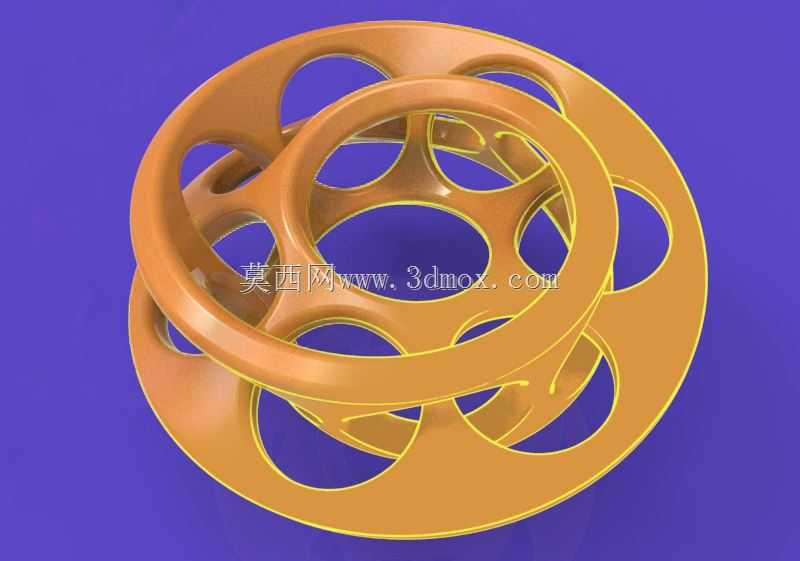

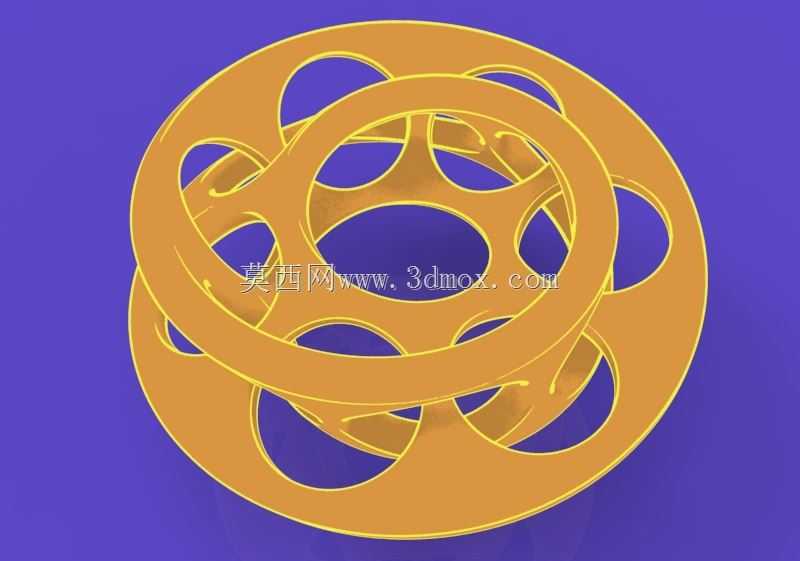

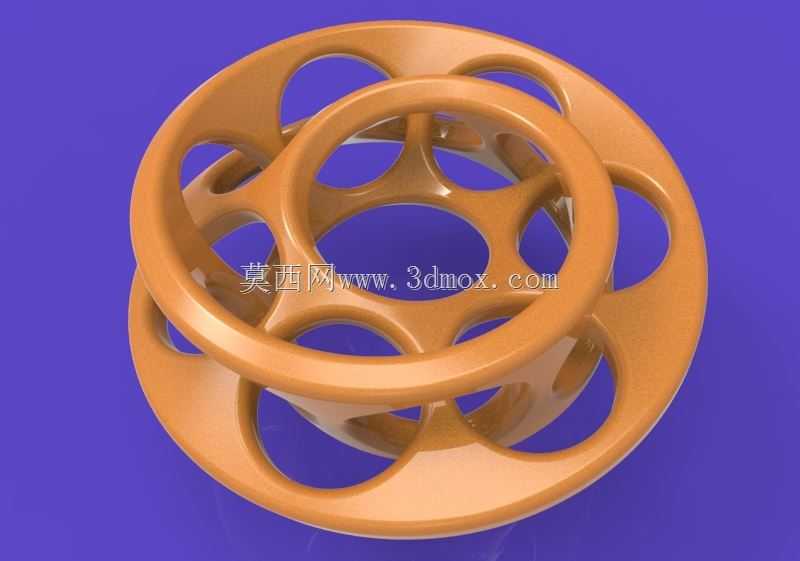

这款自交式莫比乌斯环形镂空构件，最初的设计切入点是拓扑结构在机械传动与装饰承载场景的融合尝试，区别于常规单曲面莫比乌斯带，该结构采用三层嵌套自交的连续曲面成型，整体为回转对称构型，所有曲面过渡均保持G2连续，无尖锐棱角与应力集中拐点。从实际应用场景来看，该类结构可作为流体管路中的扰流芯件安装在管道中段，利用连续曲面的导向特性打乱流体层流状态，提升换热或混合效率，也可作为文创类机械摆件的核心承载骨架，或是特种传动场景中的柔性连接缓冲构件，依靠连续曲面的形变能力吸收径向与轴向的复合振动。设计过程中首先确定了整体的回转边界尺寸，外轮廓最大回转直径控制在120mm，轴向总厚度为45mm，安装基准面选取构件最外侧的环形端面，端面预留有3个均布的M3螺纹安装孔，孔位中心距外圆边缘8mm，可直接适配常规的法兰式安装座，不需要额外设计转接工装。结构上的镂空开孔采用等宽圆弧过渡，每个开孔的轮廓均沿莫比乌斯曲面的法向拉伸成型，开孔率控制在62%，既保证了整体结构的轻量化，又能维持足够的结构刚度，经有限元校核，在承受150N径向均布载荷时，最大形变量不超过0.12mm，满足常规工况下的使用要求。曲面建模阶段优先采用扫掠成型方式，以连续的三维空间样条曲线作为扫掠路径，截面轮廓沿路径进行扭转匹配，保证每一处截面的壁厚均匀控制在3mm，避免出现壁厚突变导致的成型缺陷，不管是采用3D打印的增材制造方式，还是采用失蜡铸造的工艺，都能顺利完成成型，不需要额外添加支撑结构。自交区域的曲面做了0.5mm的圆角过渡处理，避免曲面交线处出现应力集中，同时也能减少流体经过时的阻力损失，作为扰流件使用时，不会在交线区域产生紊流涡旋导致的管路振动。该结构的连续曲面特性也使其可以作为机械原理教学中的拓扑结构演示件，直观展示单侧连续曲面的空间特性，嵌套的三层环体之间保持2mm的均匀间隙，转动过程中不会出现干涉卡滞，可配合小型轴承实现低速转动展示。
