Speedrun圆角结构异形壳体设计方案

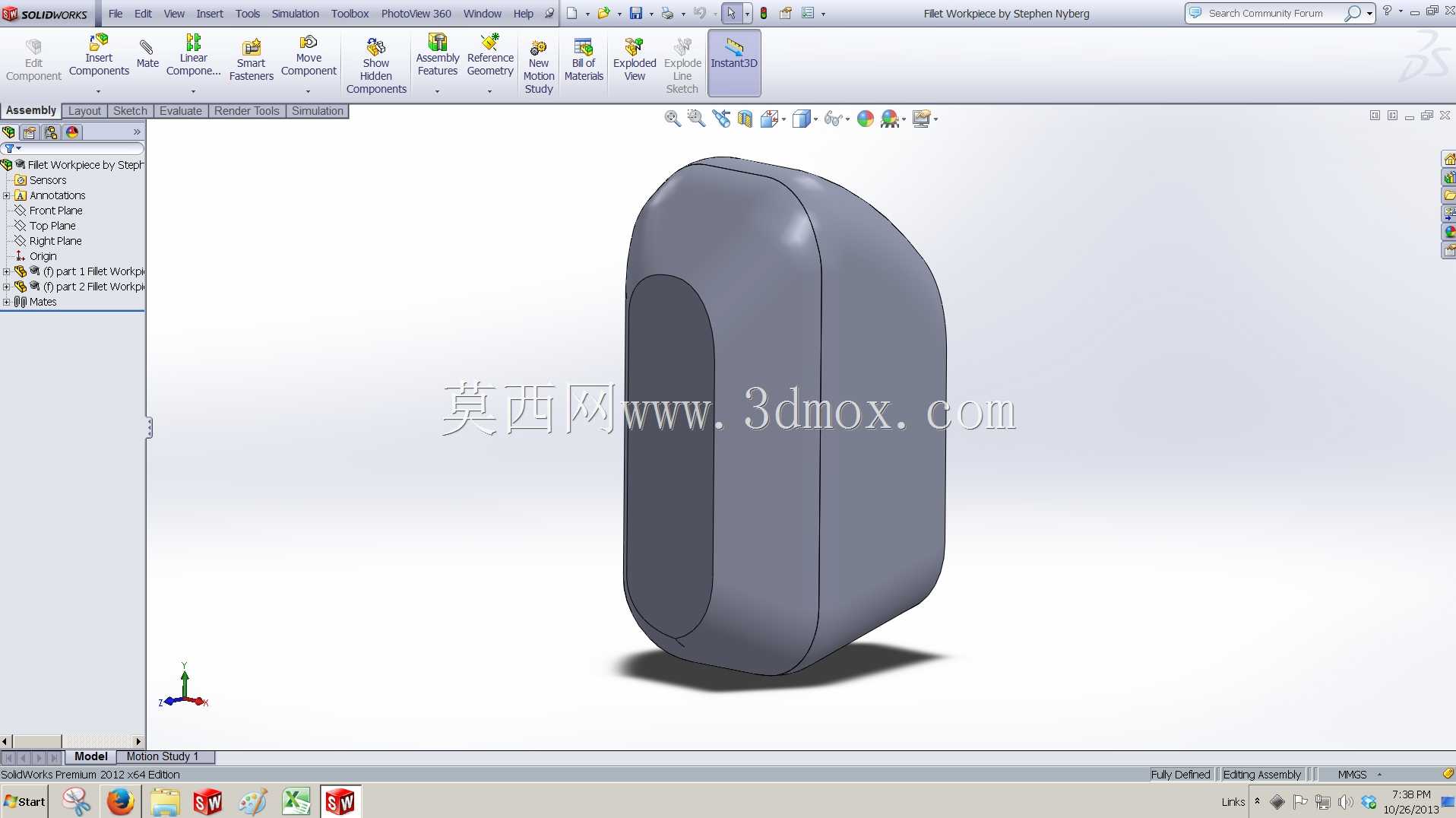

这类带连续大圆角过渡的异形封闭壳体，在手持消费电子外壳、小型便携检测设备外罩、车载外置传感模块防护壳等场景中应用十分广泛，核心作用是为内部电子元件、传感组件提供结构支撑与外部防护，同时通过顺滑的曲面过渡降低磕碰损伤风险，优化手持握持的触感体验。从结构设计逻辑来看，这类壳体的核心难点集中在多曲面交汇位置的圆角连续过渡上，当壳体存在多组不同曲率的相邻曲面时，直接在装配体层级执行圆角命令很容易出现特征失败、曲面褶皱、过渡断差的问题，尤其是圆角半径接近壳体壁厚的区域，常规的单实体圆角操作往往会生成壁厚不均的畸形结构，直接影响后续的注塑成型工艺可行性，容易在注塑环节出现填充不满、局部缩痕、应力集中开裂的缺陷。实际建模过程中，可先将装配层级的各独立部件导出为独立实体特征，对需要做圆角过渡的相邻实体区域做复制组合处理，先在拆分后的单个实体上完成对应区域的圆角切削，再通过布尔组合功能将处理完圆角的区域从对应实体上做减除运算，最后重新完成实体间的装配配合，这种处理方式能有效规避多特征干涉导致的圆角生成失败问题，保证所有圆角过渡位置的曲率连续，壁厚均匀性控制在合理公差范围内。从安装边界来看，这类壳体的内凹区域是核心功能安装位，可适配对应尺寸的功能模组，壳体外侧的全周圆角需要预留不小于圆角半径的装配避让空间，避免安装过程中与相邻配合部件发生干涉，壳体壁厚根据选用的成型材料不同可做对应调整，采用ABS注塑成型时壁厚可控制在1.5-2.5mm区间，若采用铝合金铣削加工则可适当降低壁厚提升轻量化表现。需要注意的是，圆角处理完成后需要对所有过渡面做曲率检查，确保相邻曲面的G2连续，避免后续做表面喷涂、阳极氧化处理时出现外观瑕疵，同时要核对壳体合模线的位置，尽量将合模线设置在圆角的切向位置，降低后续披锋处理的工作量，提升成品外观一致性。
