笔式便携雾化吸入器结构设计

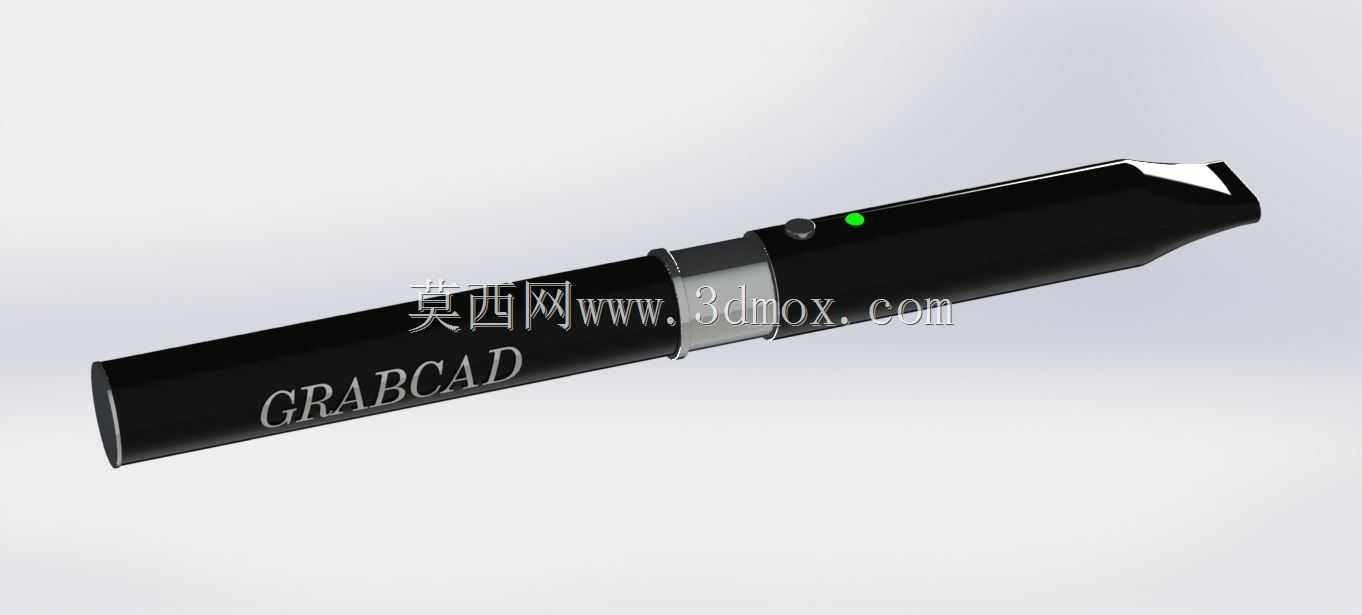

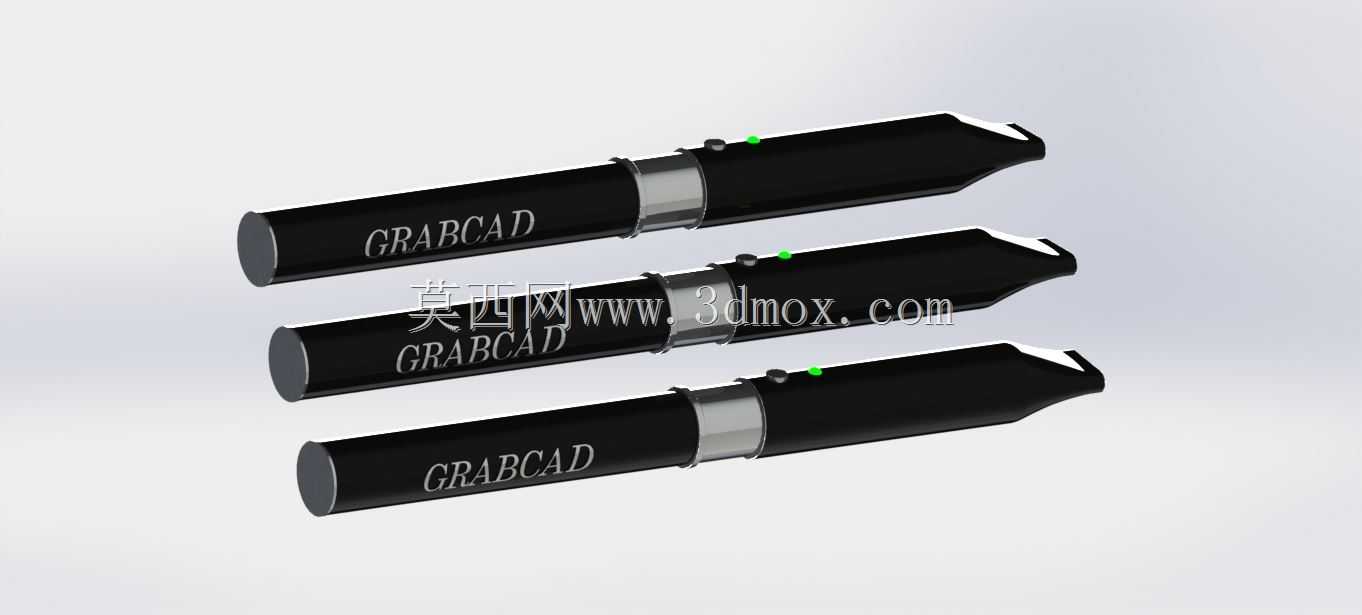

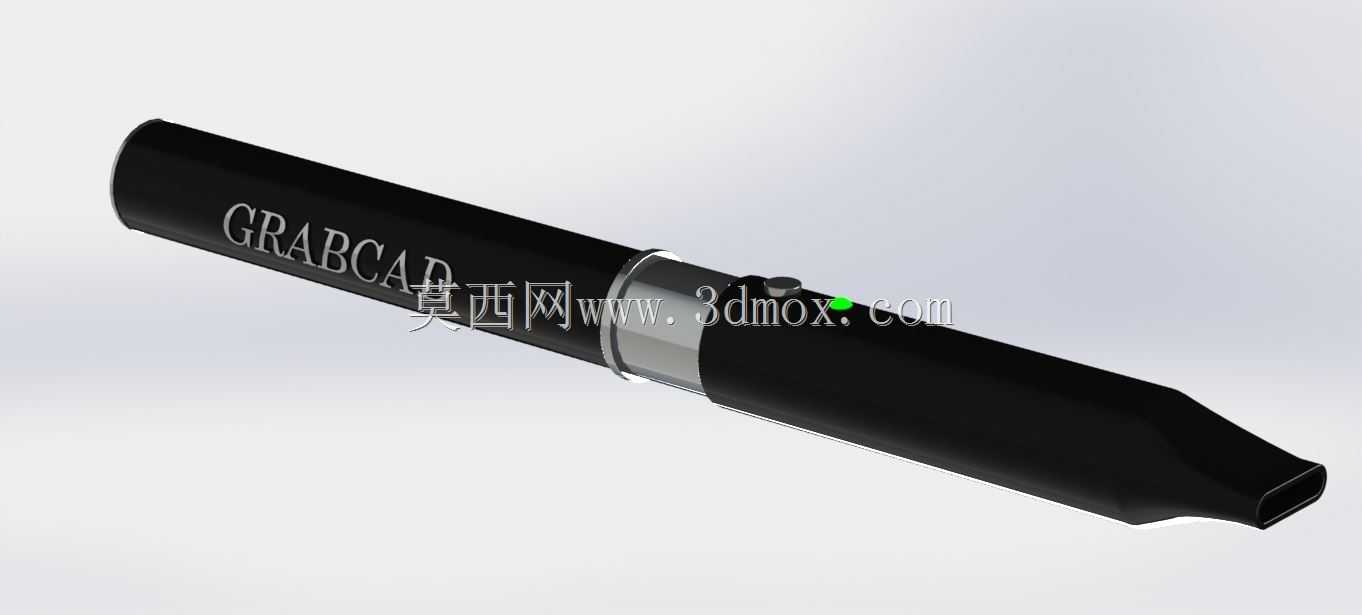

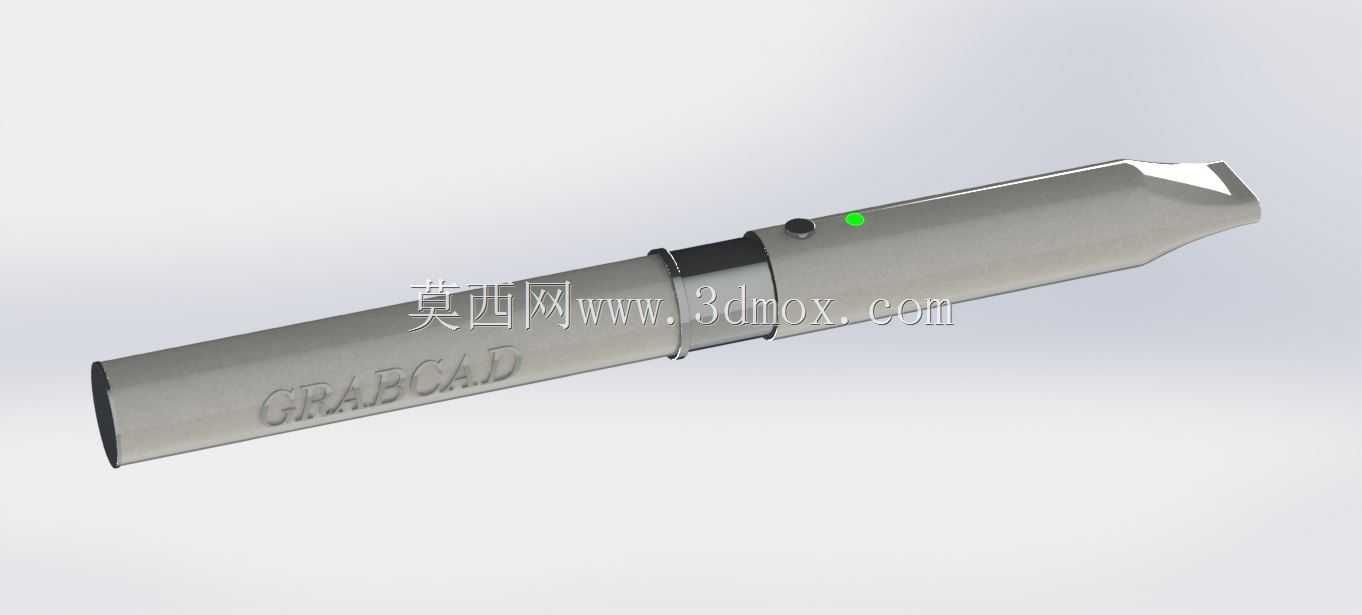

这款笔式便携雾化吸入器的三维结构设计，首先围绕日常随身使用的核心场景展开，整体采用类书写笔的圆柱修长构型，适配常规上衣口袋、笔袋的收纳空间，整体外径控制在12-14mm区间，总长度控制在110-120mm范围，完全匹配日常便携物品的尺寸边界，不会出现收纳时凸出、硌压衣物的问题。从功能分区来看，整体结构沿轴向分为三段式布局，靠近吸嘴的上段为雾化输出段，中段为核心功能控制区，下段为储能供电段，各段之间采用旋转卡扣式连接结构，既保证日常携带时的连接可靠性，也能在耗材更换、内部维护时实现无工具快速拆解。中段控制区设置的微型触发按键，按键凸起高度控制在0.8mm以内，既避免日常携带时的误触触发，也能保证使用时的按压反馈清晰，按键旁设置的微型状态指示孔，内置导光结构，可将内部PCB板上的指示灯光线均匀导出，无需额外设置突出的灯珠结构，保证外圆柱面的整体完整性。吸嘴段采用符合人体唇部接触弧度的斜切收口设计，边缘做R0.5mm的圆角过渡，避免长时间接触造成的硌压不适感，吸嘴内部设置的冷凝回流槽结构，可将雾化过程中产生的冷凝液导流回储液区域，避免使用时出现冷凝液吸入口中的问题。供电段内部采用适配常规圆柱型储能电芯的腔体结构，腔体壁厚控制在1.2mm，既满足结构强度要求，也尽可能扩大内部储能空间，延长单次充电后的使用时长，尾部采用密封端盖结构，端盖与主体之间设置微型密封圈，满足日常使用时的防泼溅、防手汗渗入要求。从装配逻辑来看，所有内部元器件均沿轴向依次排布，装配时可从一端依次装入电芯、控制PCB、雾化组件、吸嘴段，无需复杂的侧向定位结构，大幅降低量产时的装配复杂度，各段连接位置的止口配合公差控制在0.05mm以内，既保证装配时的顺畅度，也避免使用时出现段差、松动晃动感。外表面采用哑光细磨砂质感的面处理设计，既提升手持时的摩擦力，避免手滑掉落，也能减少日常使用时的指纹残留、表面划痕问题，中段的金属装饰环采用滚花工艺处理，既作为各段的视觉分界，也能在拆解旋转时提供足够的摩擦力，无需额外设计防滑凹槽。
