基于Arduino控制的自动调酒机器人装置

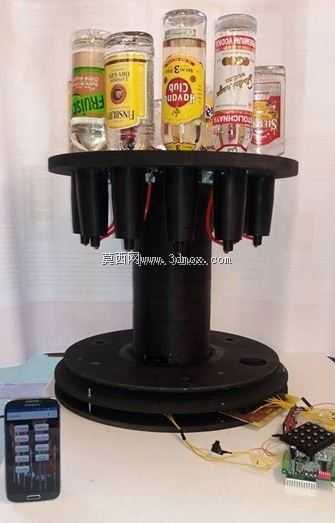

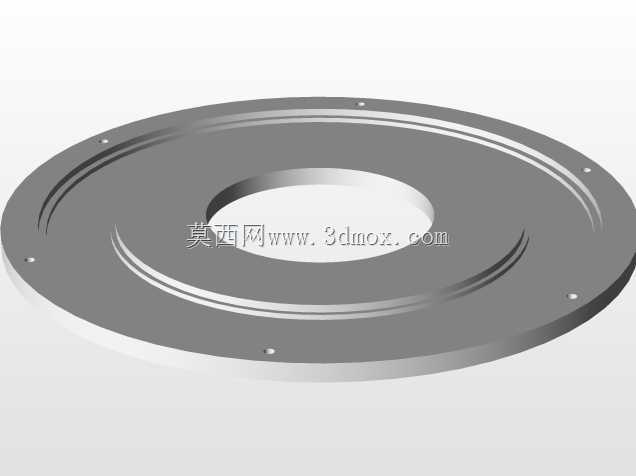

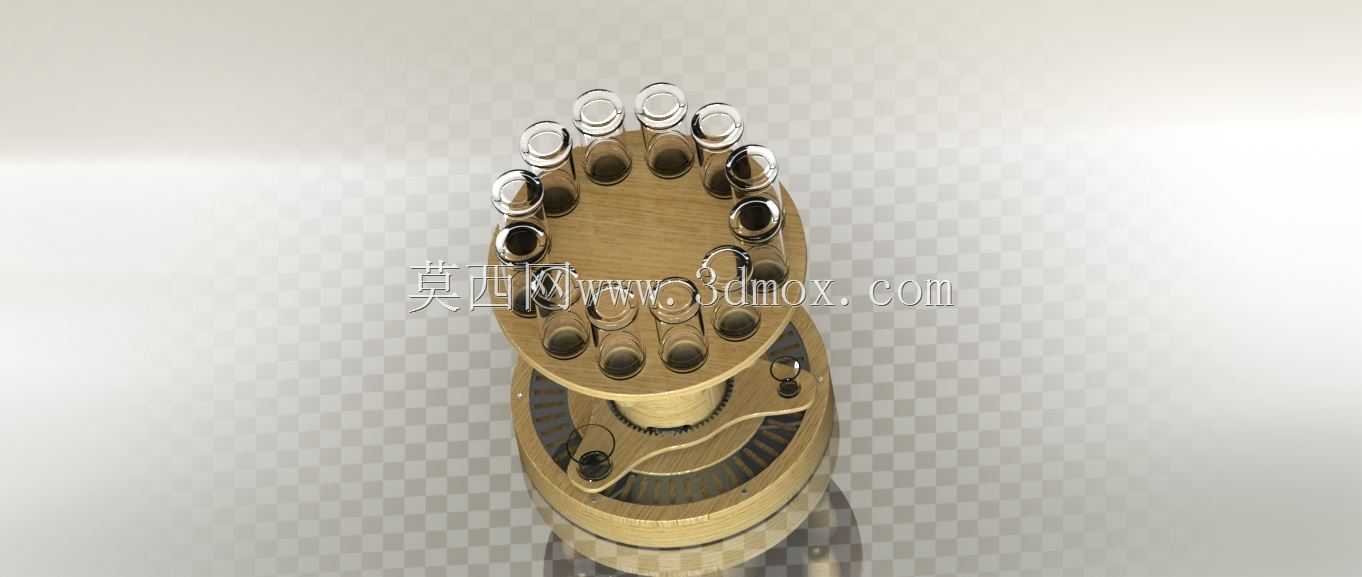

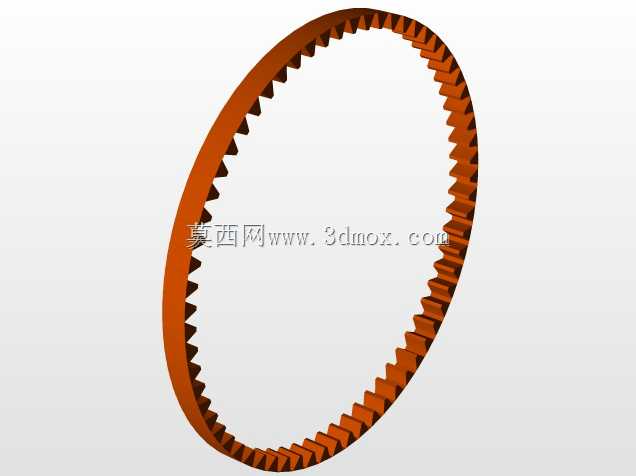

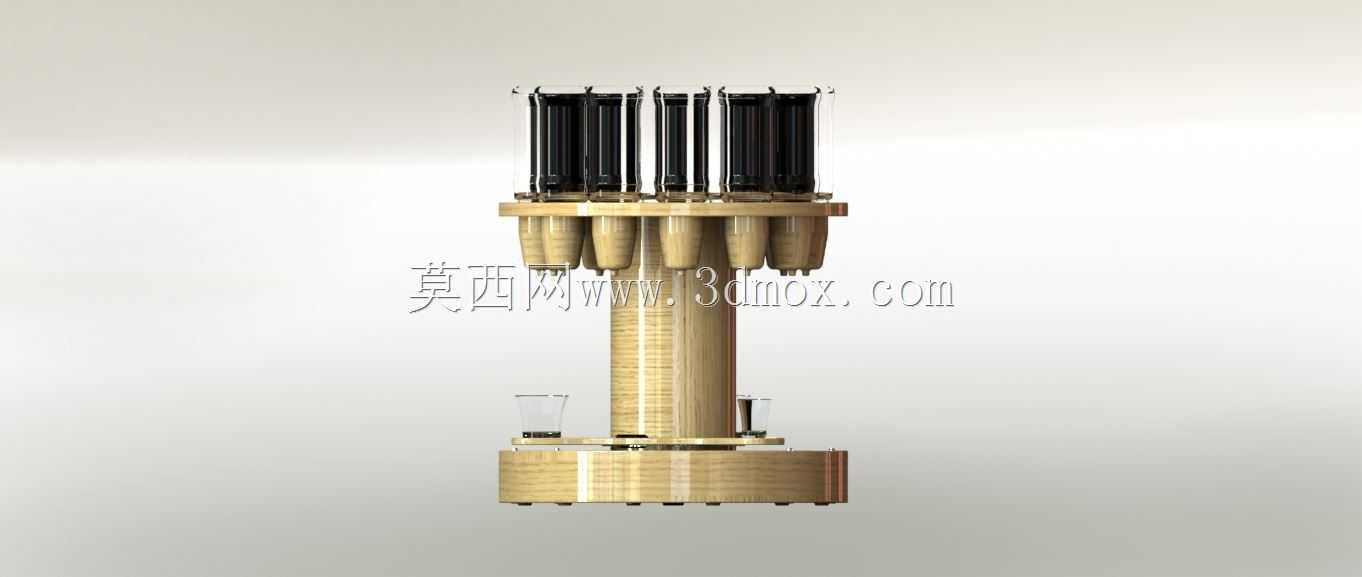

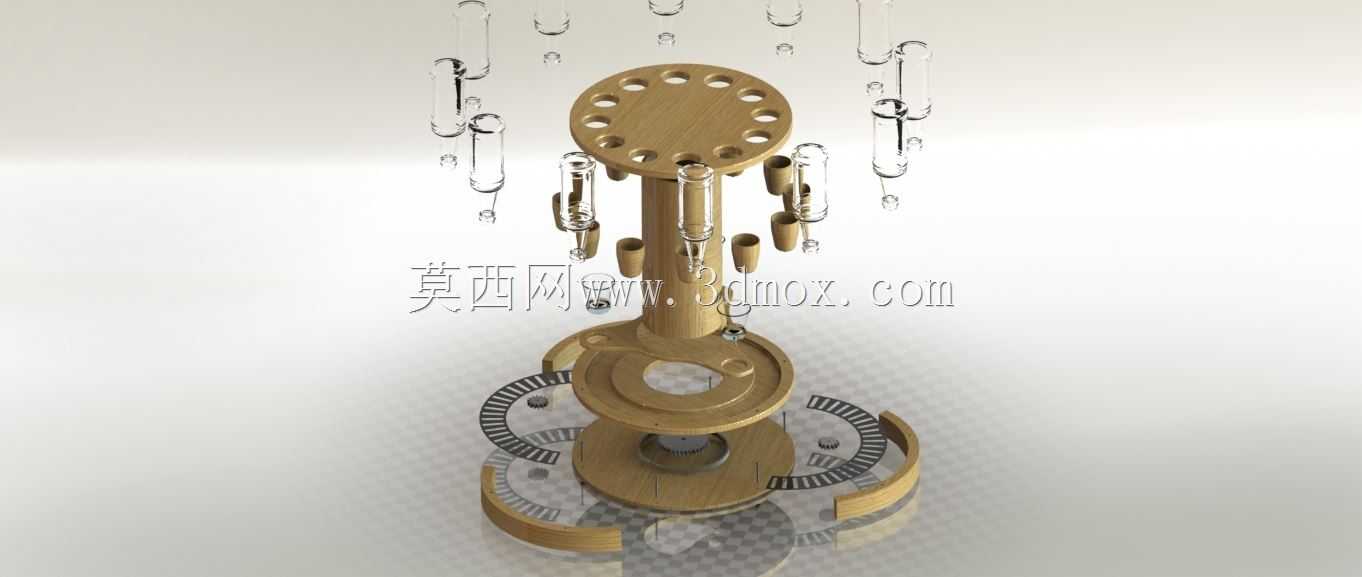

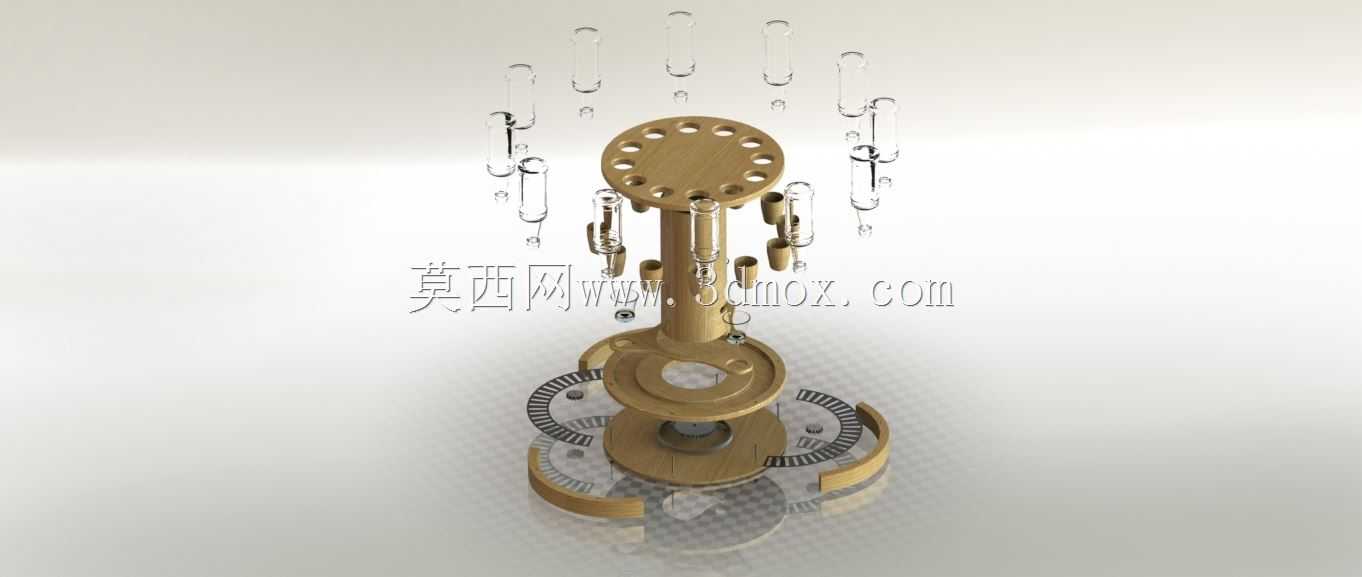

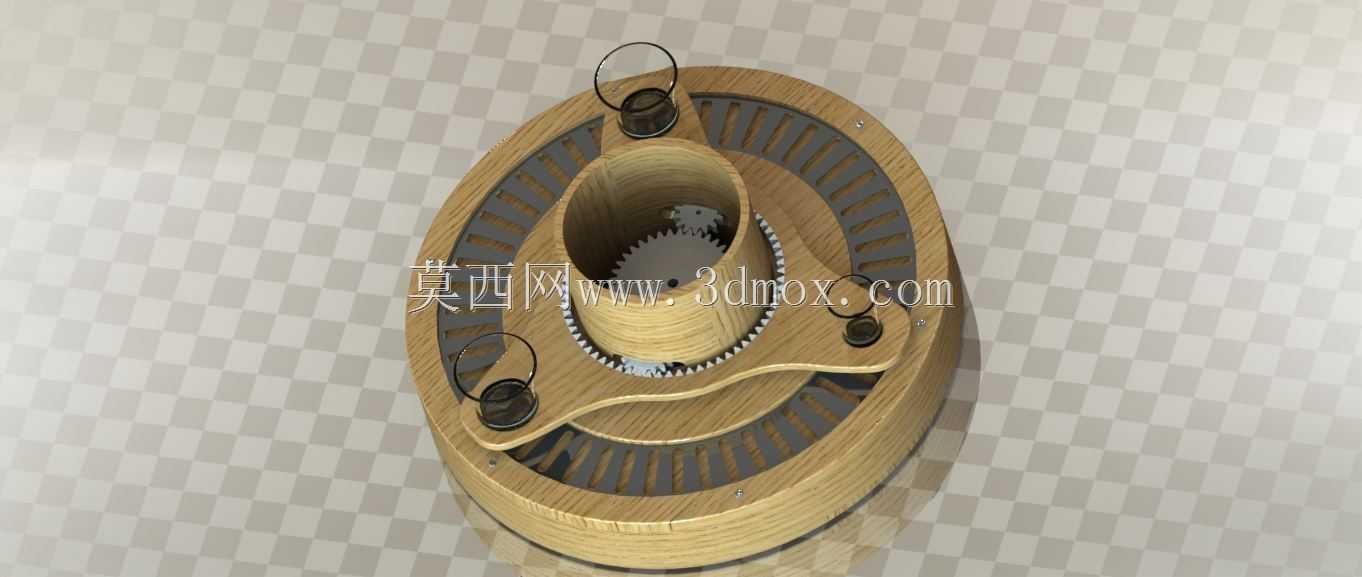

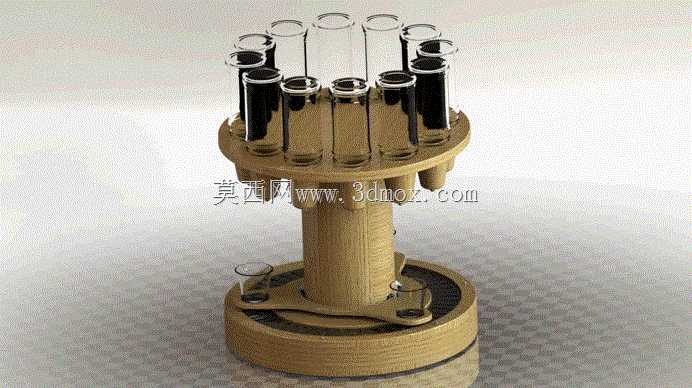

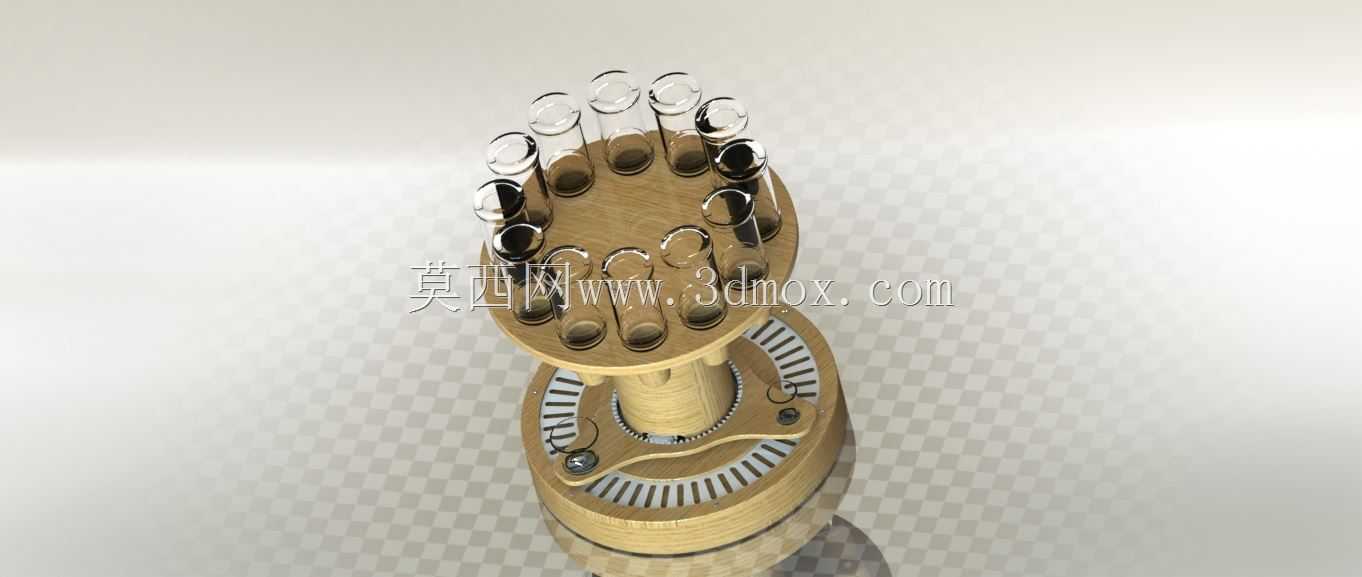

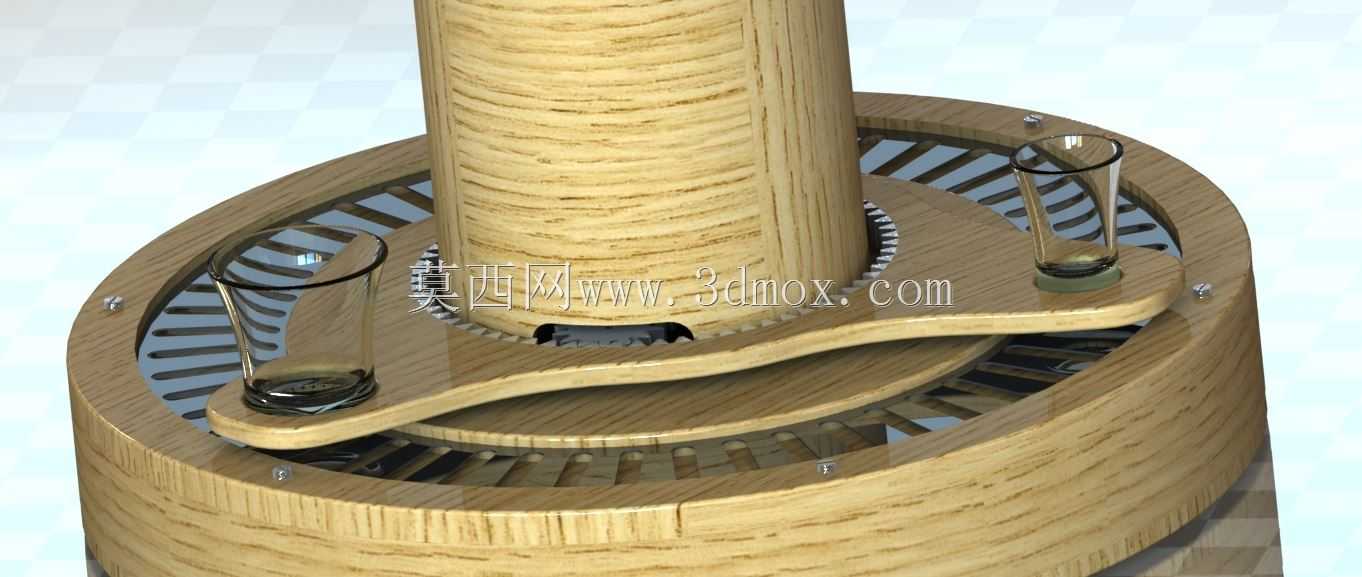

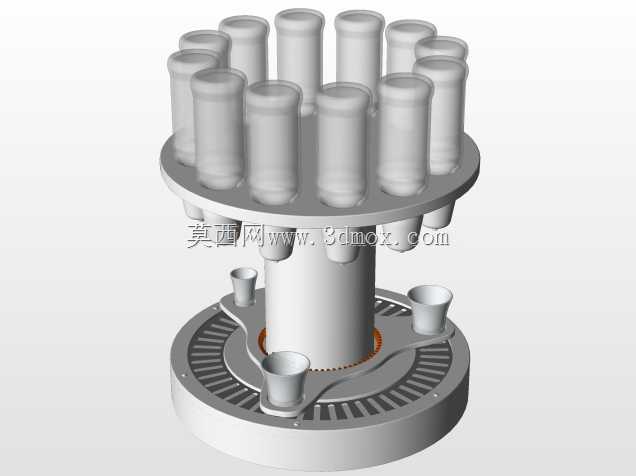

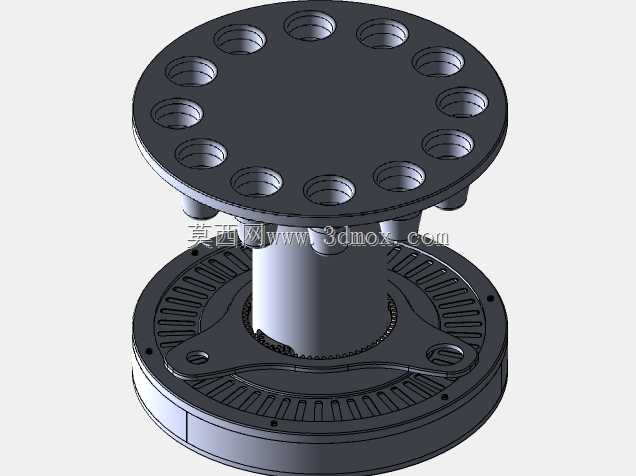

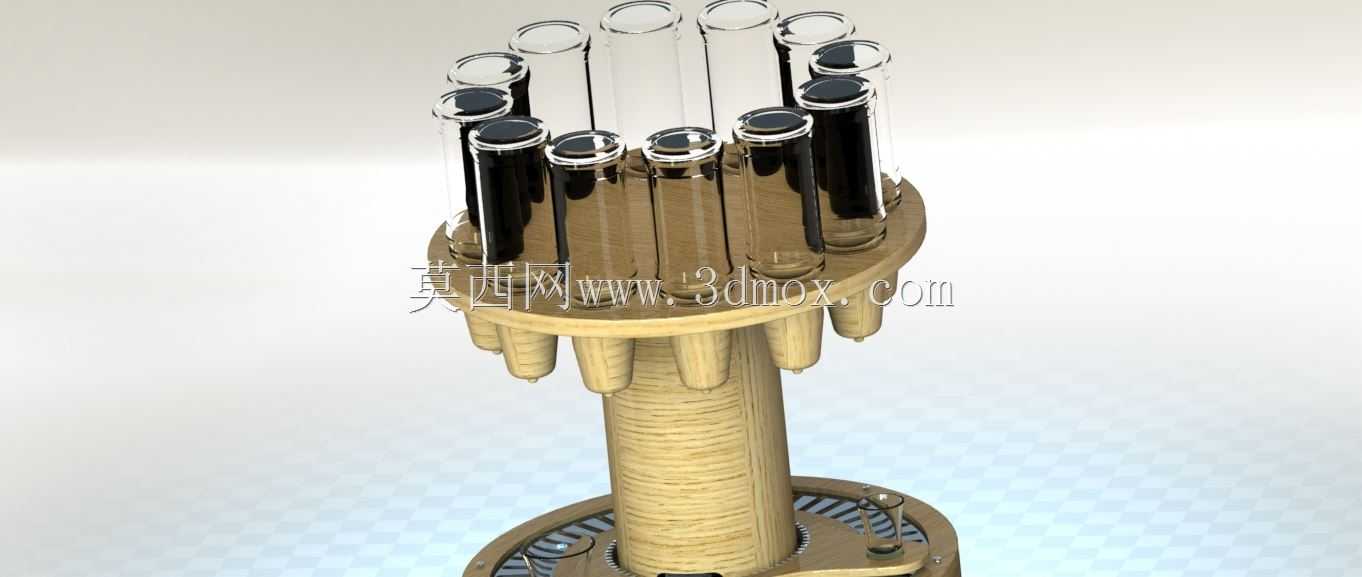

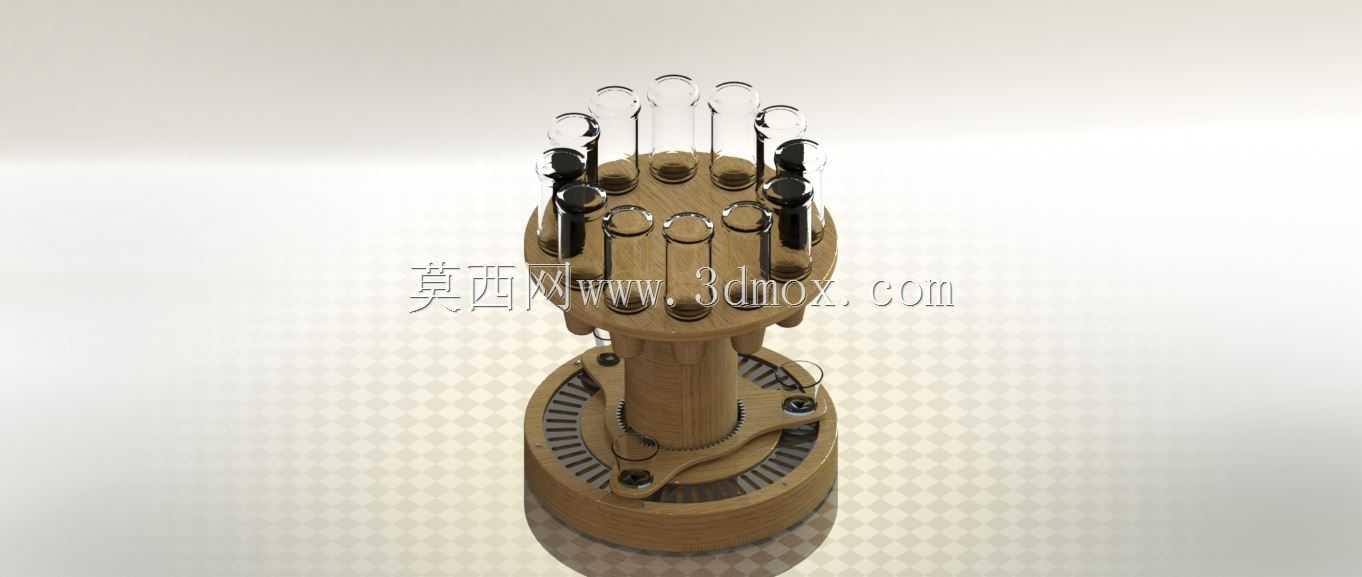

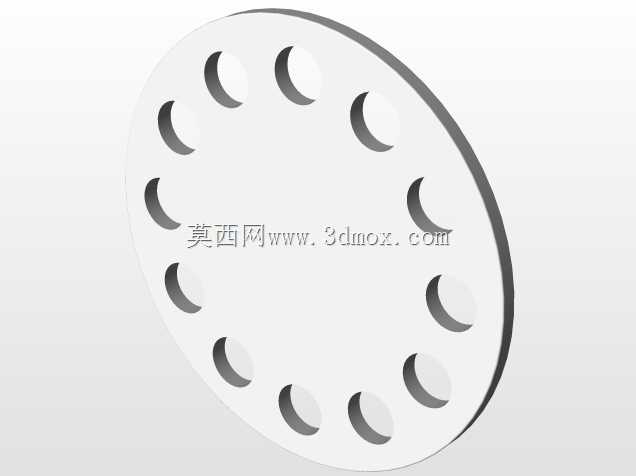

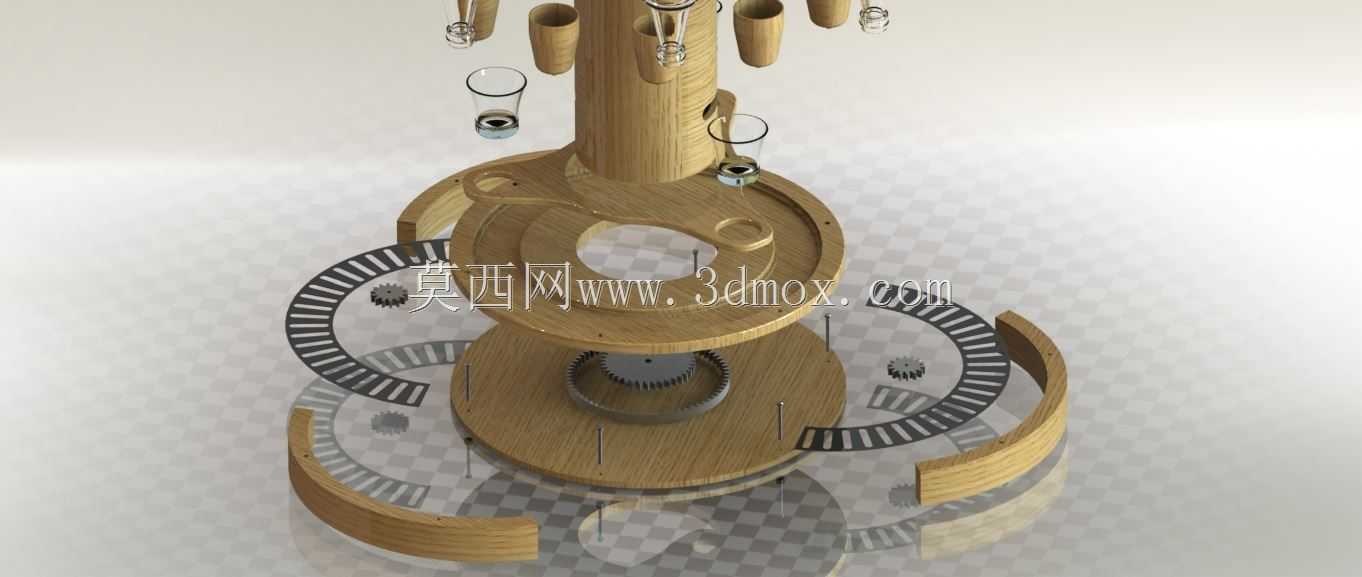

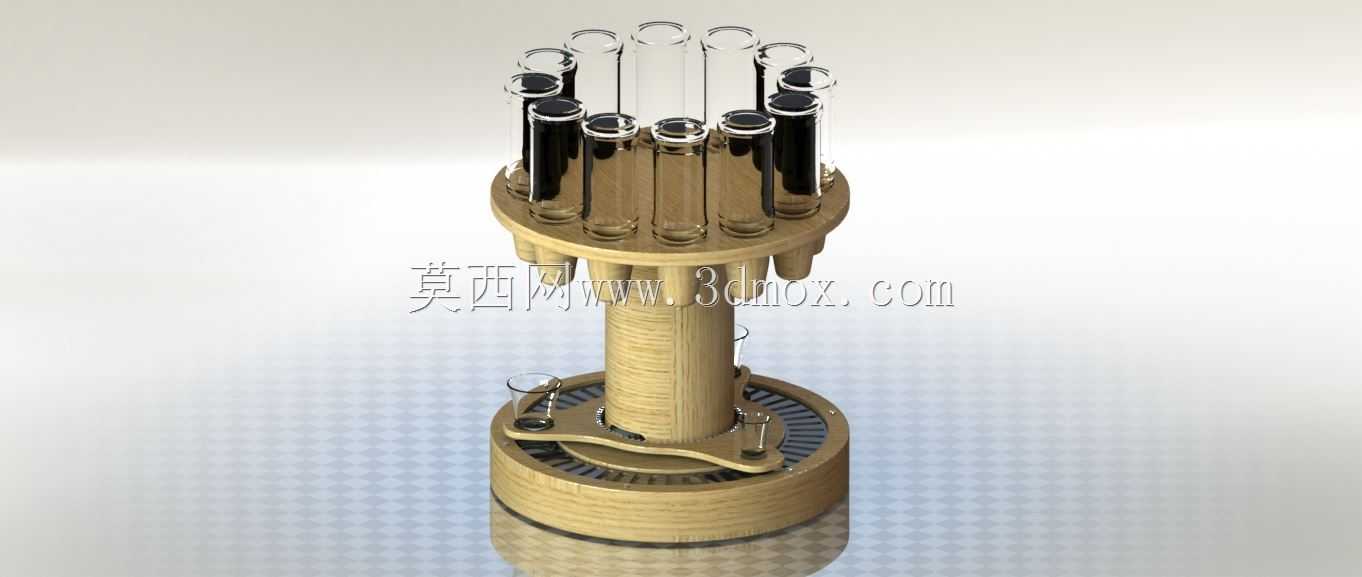

这款调酒装置主要面向休闲餐饮场景的饮品调制需求，可应用于清吧、创意餐厅、展会互动体验区等场所，替代人工完成标准化的基酒定量加注、混合调配动作，解决传统人工调酒存在的出品剂量不稳定、高峰期出餐效率不足的问题，同时自带的机械运转结构也能作为场景互动展示载体，提升消费场景的科技体验感。从功能实现逻辑来看，装置采用分层式结构设计，上层环形载台设置多组试管容置位，可分别盛放不同品类的基酒、辅料，每个容置位底部对应独立的流体通断控制结构，通过底部的旋转传动机构带动取液杯移动至对应容置位下方，控制阀门开启完成定量取液，待所有配方组分加注完成后，取液杯随传动结构回到初始取杯位，即可完成单杯饮品的调配流程。设计阶段采用分体式装配思路，所有结构件均做独立拆分设计，无需复杂的非标定制加工，可直接通过3D打印完成所有结构件的制作，装配环节无需专用工装，普通 hobby 玩家或小型工作室即可完成整机组装调试。控制核心采用Arduino Mega作为主控板，预留足够的IO接口可同时驱动多路阀门、步进电机，可通过简单的程序编写自定义不同饮品的配方参数，调整不同基酒的加注剂量、调配顺序，适配不同的饮品调制需求。结构尺寸方面，整机采用立式圆柱布局，底座直径控制在200mm范围内，总高度约320mm，放置于吧台台面时占用空间极小，底座内部集成驱动电机、控制电路板与走线空间，传动结构采用齿轮啮合方式带动上层载台与下层取液摇臂做相对旋转，传动间隙控制在0.2mm以内，保证取液位置的对位精度，避免加注过程中出现液体洒漏。安装边界上，整机仅需预留直径220mm的圆形台面放置空间，后部预留30mm的走线与电源接口空间即可，无需额外的固定安装结构，放置平稳后即可通电运行，流体管路全部内置在立柱结构内部，外观无裸露管线，日常清洁仅需擦拭外层结构与可拆卸的试管容置杯即可，维护难度极低。结构设计上充分考虑了家用与小型商用的适配性，所有与液体接触的部件均采用可拆卸设计，可单独拆卸清洗，避免不同饮品之间出现串味问题，传动部件做了密封防护处理，防止液体渗入传动结构造成卡滞或电路短路。
