游艇吊舱式水下推进装置结构设计

该推进装置主要适配中小型游艇、观光游船的动力配置需求，安装于船体底部舷外区域，整套装置通过顶部垂直轴段与船体基座连接，垂直轴段既承担整套装置的悬挂承重，也集成动力传输与转向传动结构，可实现360度全回转矢量推进，无需额外配置船舵即可完成船舶的转向、进退、原地回转等操控动作，大幅缩小游艇的转弯半径，提升近岸靠泊、狭窄航道通行的操控灵活性。

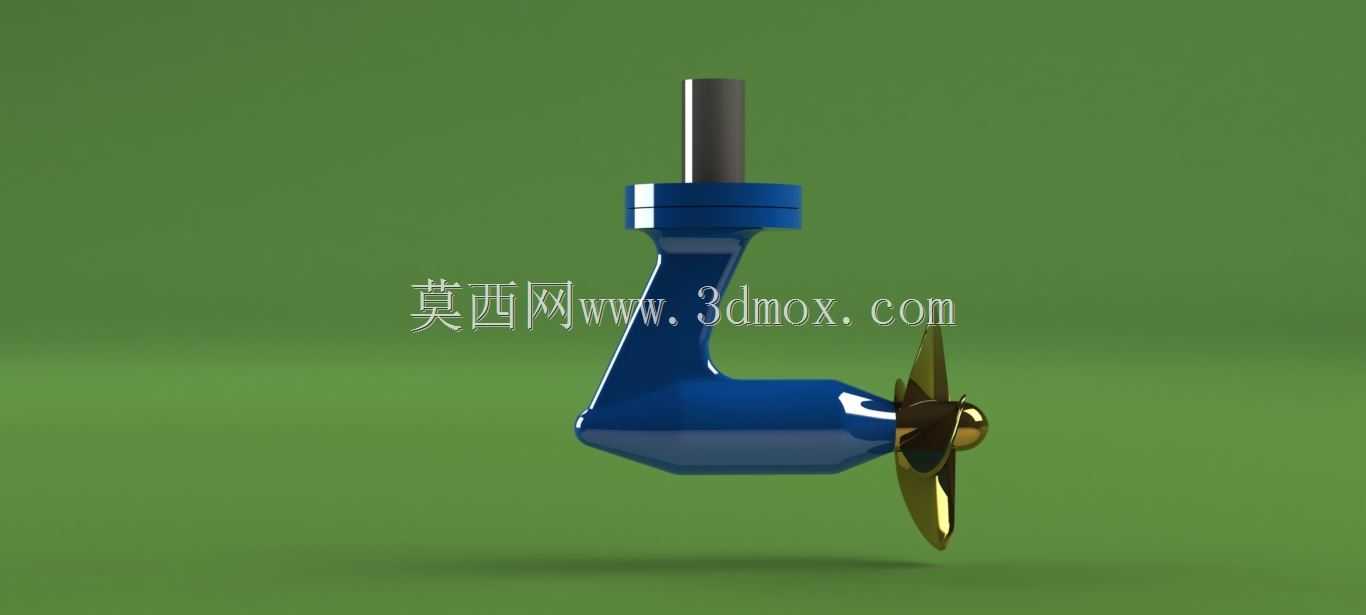

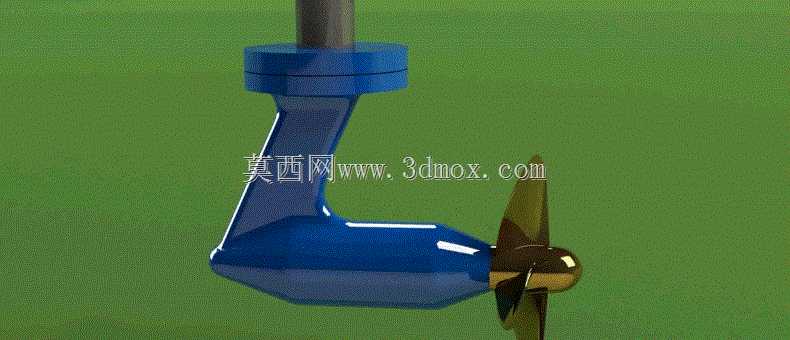

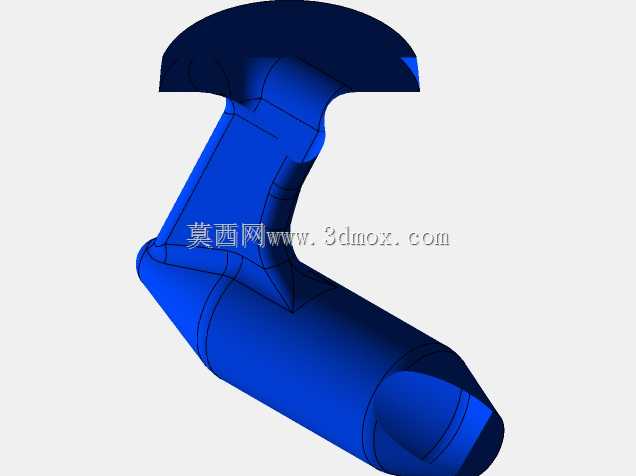

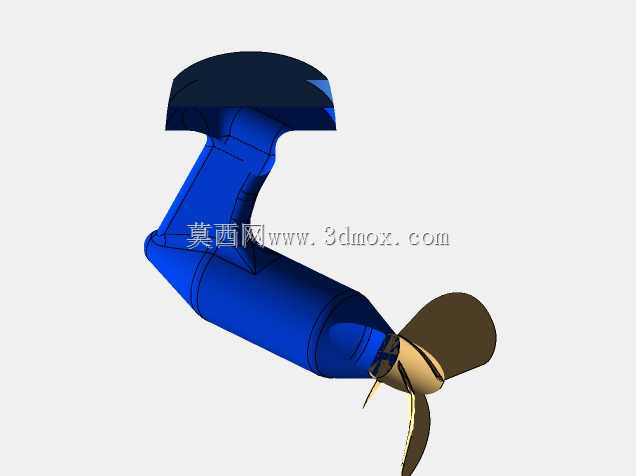

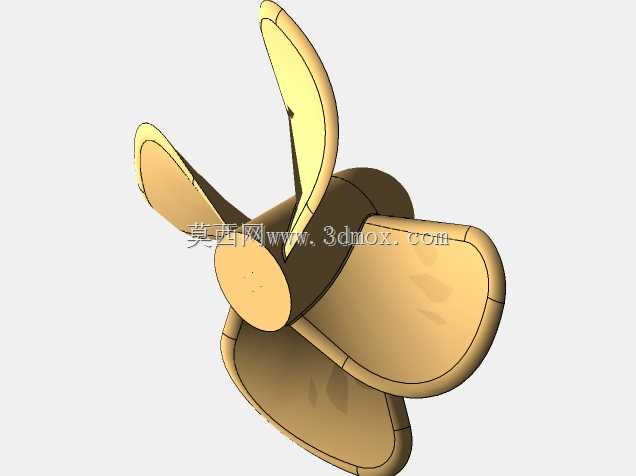

从结构设计逻辑来看，整套装置采用流线型封闭式吊舱壳体设计，壳体外形经过水动力优化，曲面过渡平滑无突变棱角，可有效降低航行过程中的水流阻力，减少紊流产生的航行噪音，提升游艇乘坐的舒适性。吊舱内部集成动力传动组件，输出端直接连接后置螺旋桨，省去传统舷外机的长轴传动损耗，动力传递效率相比传统轴系推进提升15%以上，同等航速下可降低主机功耗，适配游艇休闲航行的节能需求。螺旋桨采用多叶大侧斜设计，叶型经过水动力校验，可在低转速下输出充足推力，同时降低桨叶空泡效应产生的剥蚀与噪音，适配游艇低速巡航、高速航行的多工况运行需求。

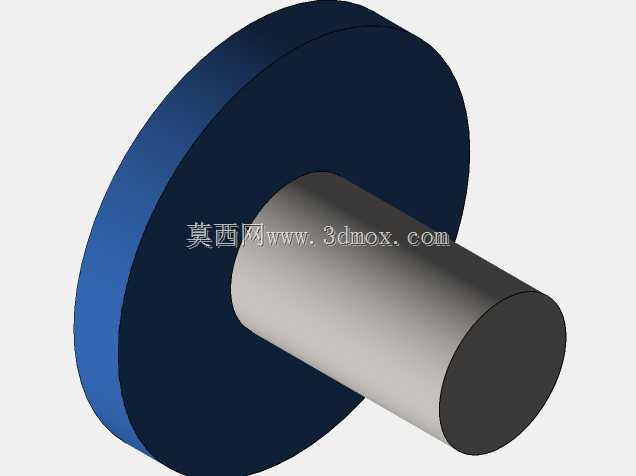

安装边界方面，顶部连接法兰需匹配船体底部的预留安装孔位，法兰与船体接触面需配置密封承压结构，避免航行中出现渗漏问题；吊舱主体位于船体基线以下，安装时需预留足够的垂向安全距离，避免靠泊、浅水区航行时触底磕碰损伤壳体与螺旋桨；转向驱动机构集成于顶部舱段内，与船体操控系统联动时，需校准回转角度限位，避免转动过程中拉扯内部线缆与油路。实际应用中，该类推进装置相比传统外挂舷外机，水下部分的重心更低，可提升游艇航行的横向稳定性，减少高速航行时的船体横摇幅度；全回转的推进特性也让船舶在低速靠泊时可精准控制位移，无需拖船辅助即可完成侧移、掉头操作，适配私人游艇、景区观光船的日常使用场景。设计过程中对吊舱壳体的壁厚做了梯度优化，受力集中的轴系连接区域做加厚加强处理，非受力区域做轻量化减薄，在保证结构强度满足航行冲击要求的前提下，降低整套装置的自重，减少船体尾部的承重负载。
