CESAN品牌单梁桥式起重设备三维造型

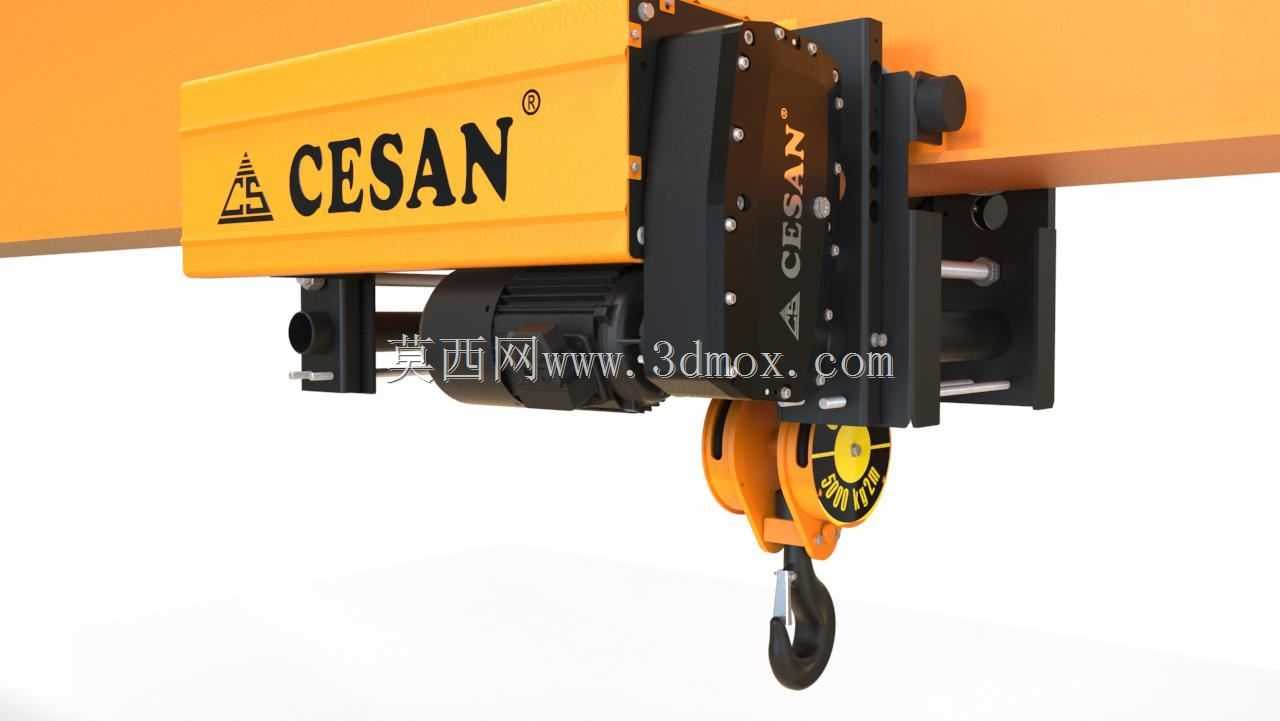

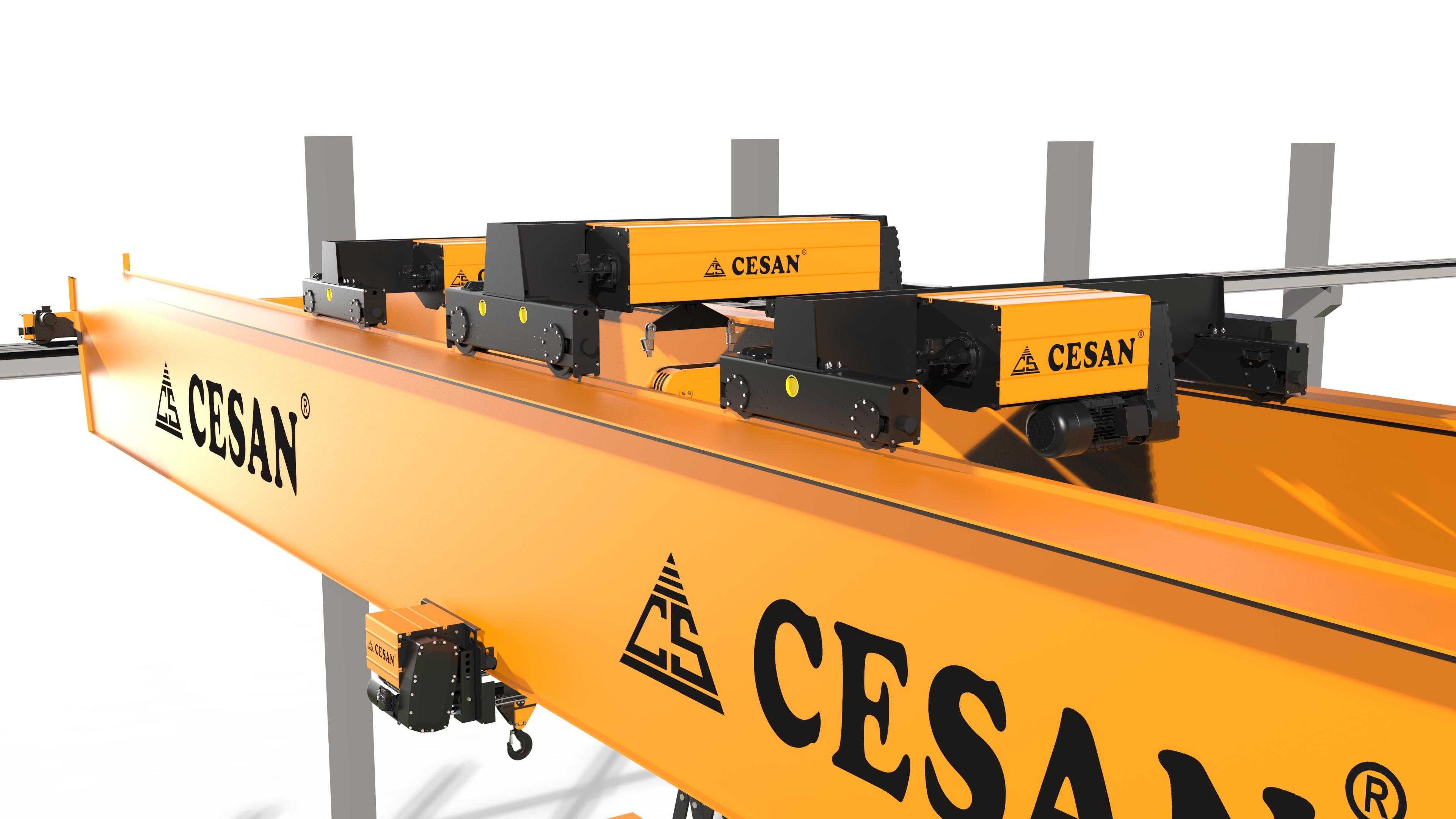

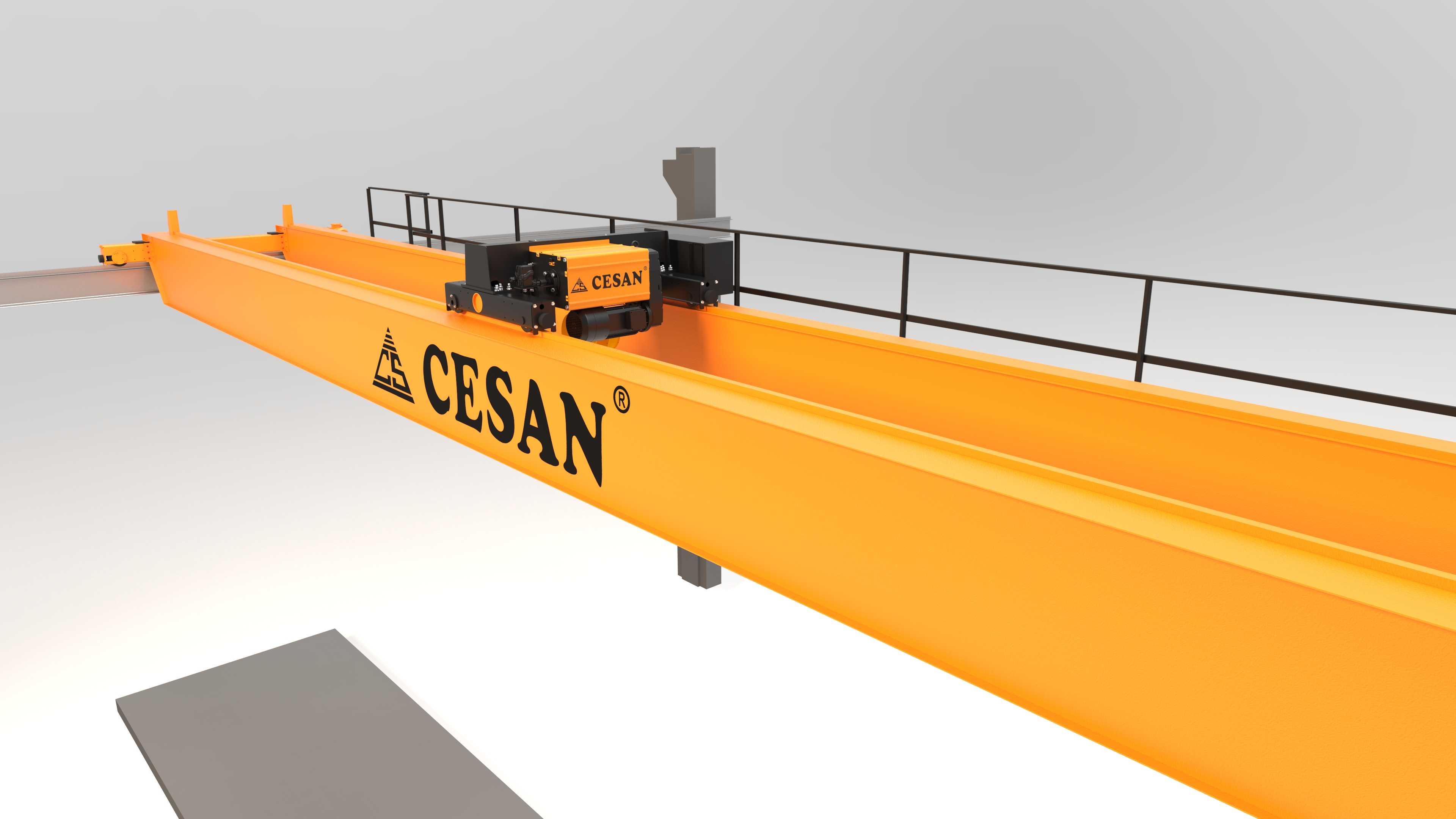

该三维造型还原的是厂房内部常用的单梁桥式起重设备，这类设备普遍应用于机械加工车间、仓储库区、钢结构预制厂等需要定点吊运重物的场景，主要承担工位间工件转运、设备安装吊装、成批物料上下线的作业任务，作业范围可覆盖厂房内部整个跨距区间，无需额外占用地面作业通道，是室内重型物料转运的核心配套设备。从结构设计来看，该模型完整还原了主梁、端梁运行机构、电动葫芦起升机构三个核心组成部分，主梁采用箱型梁结构设计，这种结构的抗扭刚度与抗弯承载力表现均衡，能够适配10-20吨级的常规吊运载荷，主梁上翼缘面铺设运行轨道，供端梁搭载的行走轮组沿轨道纵向移动，端梁部分集成了驱动电机、行走轮组、缓冲止挡结构，端梁的轮距参数匹配标准厂房轨道的安装间距，安装时可直接架设在厂房两侧立柱的承重牛腿轨道上，无需额外改造厂房基础结构。电动葫芦部分沿主梁下翼缘的轨道横向移动，集成了起升卷筒、制动电机、吊钩组、行程限位结构，起升机构的制动系统采用常闭式设计，断电状态下可自动锁止卷筒，避免吊物坠落，吊钩组配备了滑轮组结构，可通过钢丝绳倍率切换调整起升重量与起升速度，适配不同重量的吊运需求。设计过程中，各部件的安装边界做了精准还原：端梁两侧的缓冲块突出端梁端面120mm，可在运行至轨道端部时与车挡碰撞吸能，避免刚性冲击损坏结构；电动葫芦的最低下降高度预留了吊钩与地面的安全距离，最高起升位置则设置了上限位触发块，防止吊钩冲顶撞击主梁结构；主梁两端的端梁连接位置采用高强度螺栓副的装配结构还原，实际安装时可通过调整连接垫片的厚度来调整主梁的水平度，保证运行过程中不会出现卡轨、偏磨的问题。从外形细节来看，模型还原了设备的工业涂装特征，主体采用醒目的工程橙涂装，所有运动部件、警示位置都做了对应标识还原，行走机构的电缆滑车、供电滑触线的接口位置也做了结构还原，能够直观呈现设备实际运行时的供电走线方式，可用于厂房布局规划时的设备占位校验、新员工起重设备结构培训、吊装作业方案的可视化演示，也可作为同类型起重设备改型设计的基础参考模型，帮助设计人员快速核对结构干涉、安装尺寸匹配等实际工程问题。
