起重作业用滑轮式吊钩结构设计

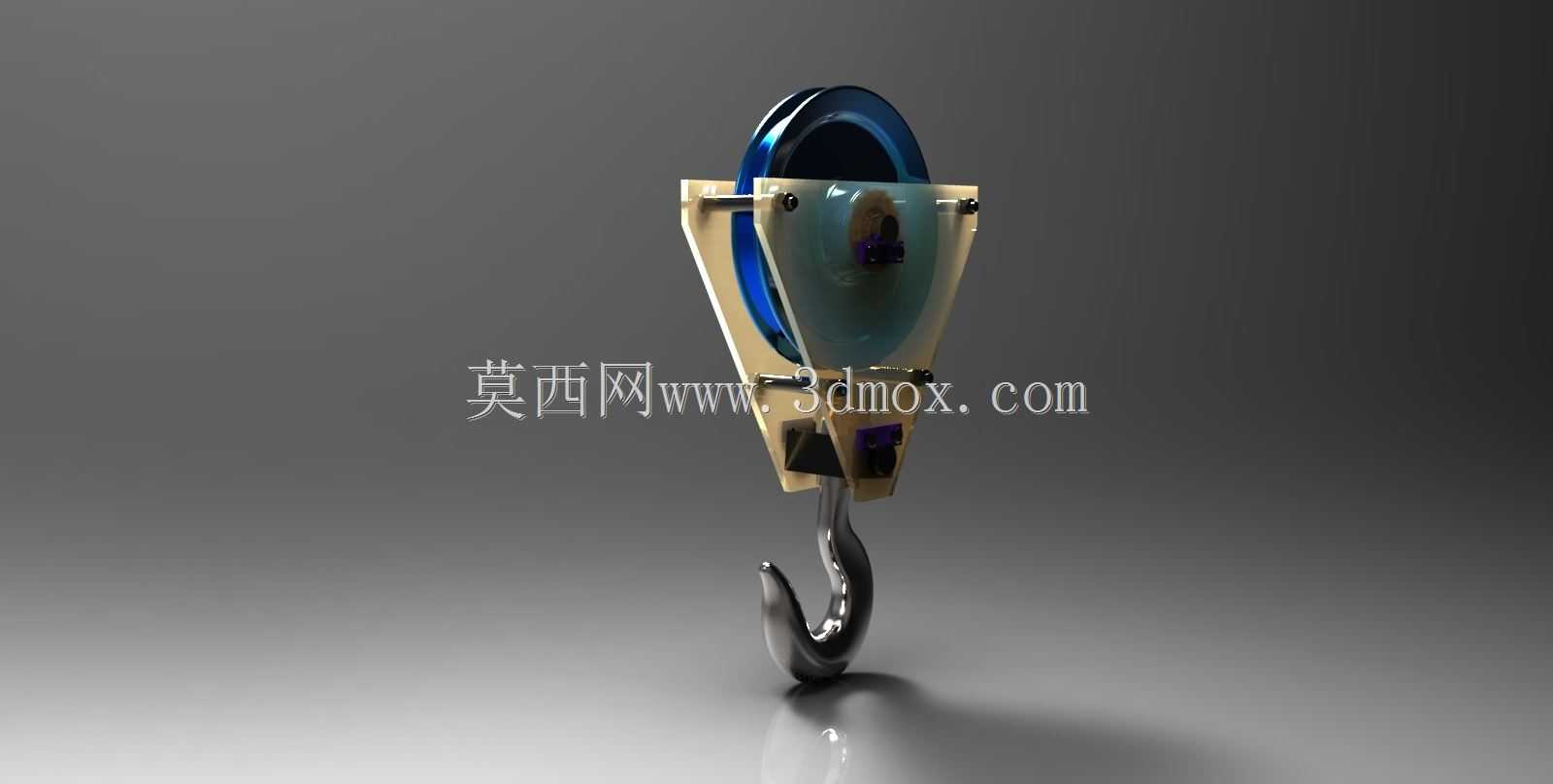

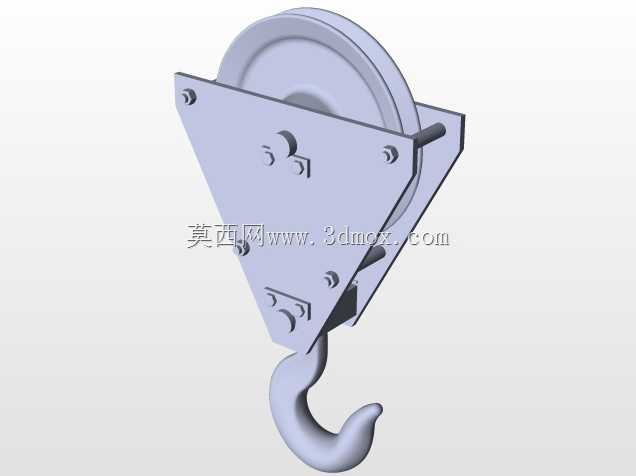

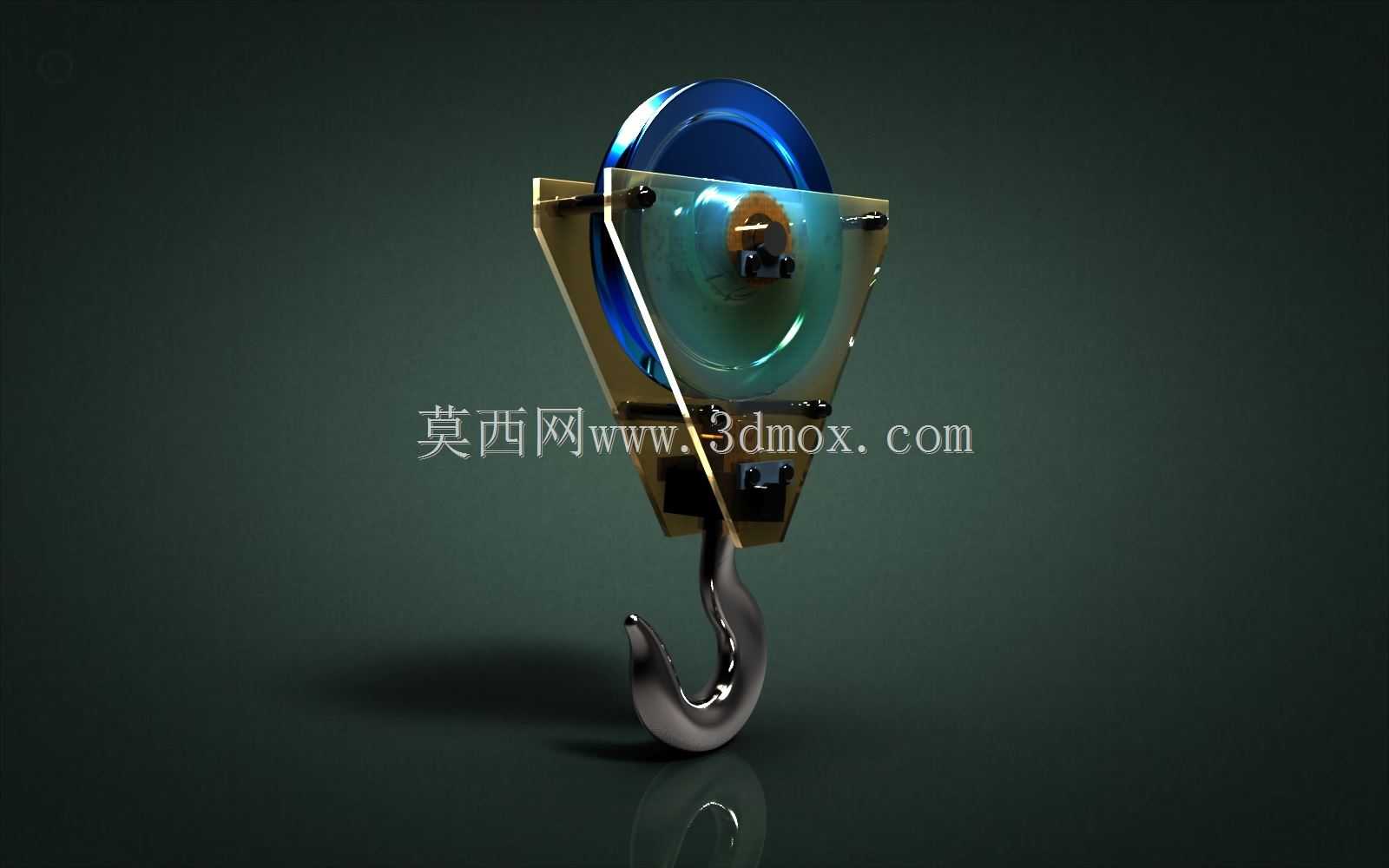

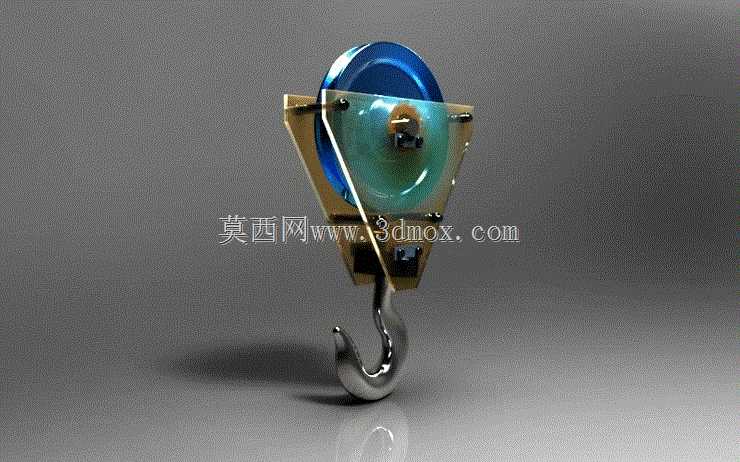

在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩组件是直接承载载荷、连接起重钢丝绳与被吊物的核心受力部件，这套滑轮式吊钩的结构设计完全围绕重载吊装的实际工况展开。从结构组成来看，上部的滑轮组直接嵌套在三角结构的夹板架内，滑轮槽型匹配常规起重钢丝绳的绳径范围，作业时钢丝绳绕过滑轮，既可以通过动滑轮原理降低单根钢丝绳的承载拉力，也能保证起升过程中吊钩的受力始终沿竖直方向，避免斜拉带来的附加弯矩损伤构件。夹板架采用对称双板结构，两块钢板通过横向销轴定位锁紧，滑轮的中心轴穿装在夹板上部的安装孔内，轴端设置防脱挡板与锁紧件，防止作业过程中轴体窜动脱出；夹板下部预留吊钩横梁的安装位，吊钩钩体通过推力轴承与横梁连接，可在承载状态下自由水平回转，方便调整被吊物的朝向，适配不同吊装姿态的需求。钩体部分采用标准的大曲率钩头设计，钩尖位置设置防脱卡舌的安装位，作业时卡舌在弹簧作用下自动封闭钩口，避免吊装过程中吊索具从钩口滑脱引发安全事故，钩身的截面从钩尖到钩颈逐步加粗，匹配不同位置的受力分布，钩颈位置加工有螺纹段，配合锁紧螺母与横梁下方的推力轴承装配，既保证回转顺畅，也能承受竖直方向的重载拉力。设计过程中需要重点把控几个安装边界尺寸：首先是滑轮的外径与夹板架的内净宽度，要保证钢丝绳偏摆到最大允许角度时，不会与夹板内侧发生摩擦剐蹭，避免钢丝绳过早磨损；其次是吊钩的开口尺寸与钩身深度，要适配常见的卸扣、吊装带吊环的规格，保证常用吊具能顺利挂入，同时起吊后吊索不会轻易从钩口脱出；另外整体的闭合高度，也就是滑轮中心到钩底的竖直距离，要匹配起重机的起升高度余量，避免吊钩上升到极限位置时与起重机小车的下方结构发生碰撞。从受力角度考量，夹板架的三角构型能将滑轮处的钢丝绳拉力均匀分散到下部的吊钩横梁安装点，避免局部应力集中，所有销轴类连接件都采用双剪切面的设计，承载能力比单剪切面结构提升一倍以上，适配大吨位的起重作业需求。日常作业中，这类吊钩组件需要定期检查滑轮的转动灵活性、钩体的磨损量与变形量、防脱卡舌的有效性，而三维建模过程中对各部件装配间隙的精准把控，也能为后续的零部件加工、装配校验提供可靠的数字依据，提前规避装配干涉、转动卡滞这类实际生产中容易出现的问题。
