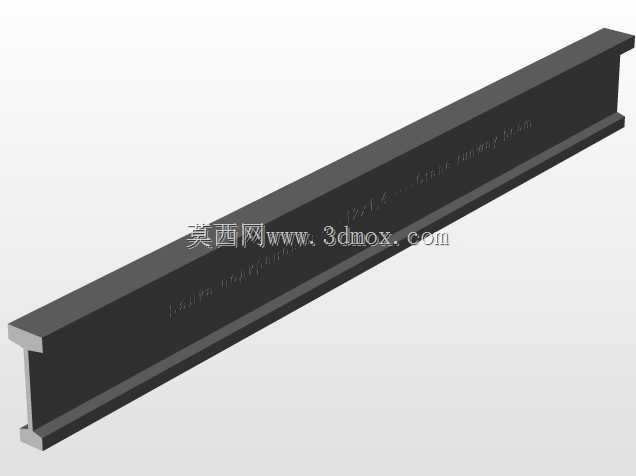

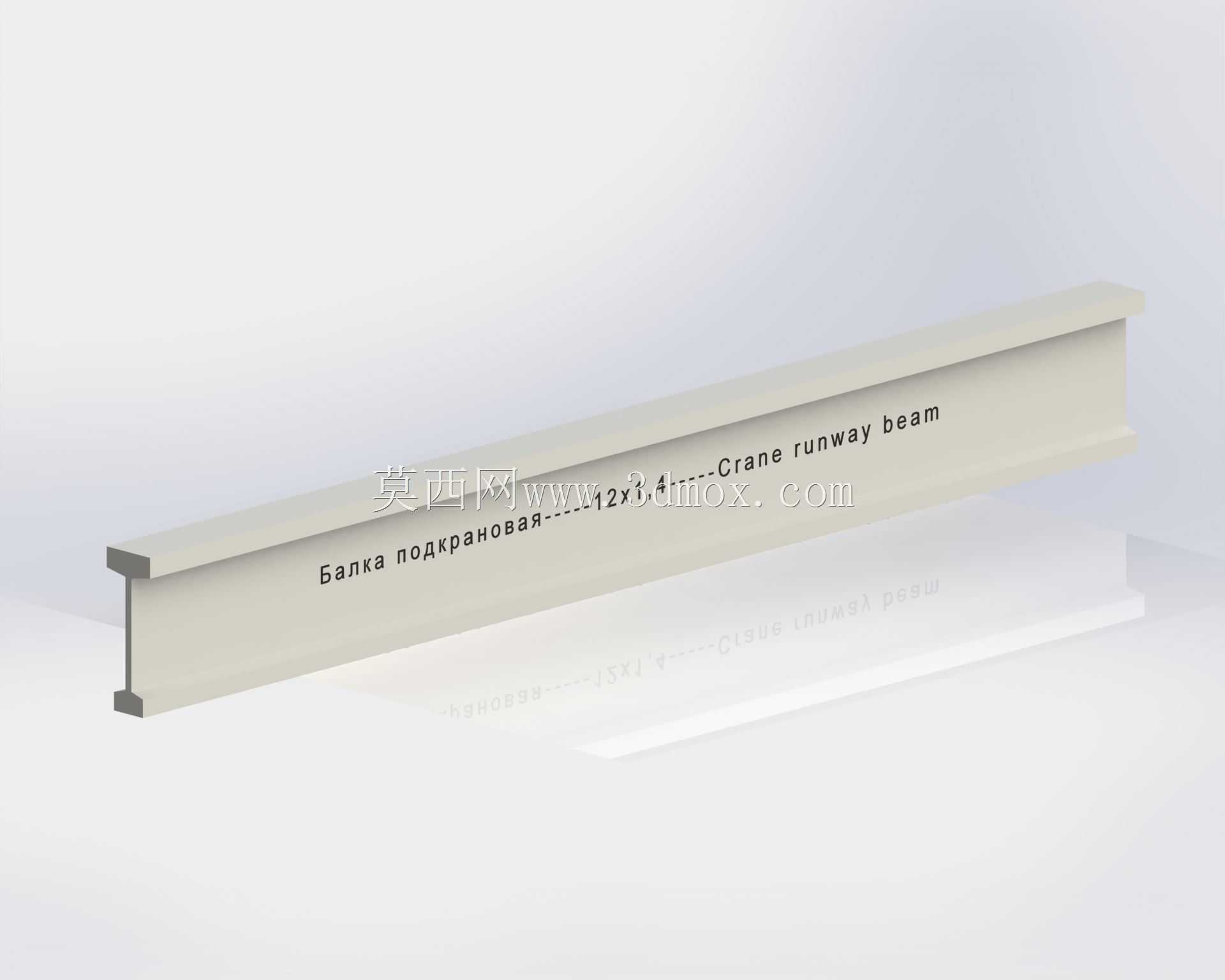

起重机专用承重型轨道梁结构设计

在工业厂房、货场码头、重型加工车间的起重作业场景里，轨道梁是承载桥式、门式起重机整机重量与起吊载荷的核心承力构件，所有起重设备的纵向走行动作都需要依托轨道梁提供稳定的刚性支撑，其结构合理性直接决定起重作业的运行平稳性、载荷承载上限与长期使用的安全冗余。这类轨道梁的设计首先要匹配对应起重设备的轮压参数，梁体采用工字钢截面构型，上翼缘作为起重机行走轮的直接接触面，需要保证足够的平面度与耐磨性能，避免长期轮压接触出现局部凹陷、啃轨等问题；腹板承担主要的剪切载荷，设计时会根据额定起重量、跨度参数核算腹板厚度，同时在腹板与翼缘的连接位置做连续满焊处理，消除应力集中点，防止长期交变载荷下出现焊缝开裂。下翼缘则主要承担弯曲拉应力，和厂房立柱、承力牛腿的连接端会做局部加厚处理，预留螺栓连接孔位，保证安装时的定位精度与连接强度。从安装边界来看，这类轨道梁的端部连接尺寸需要和现场的承力支座完全匹配，梁体的直线度公差需要控制在每米1毫米以内，整体跨度方向的标高差不能超过跨度值的千分之一，否则会导致起重机行走时出现卡滞、轮压偏载的问题，严重时甚至会引发脱轨风险。梁体上表面会预留轨道安装的基准标记，后续铺设起重机钢轨时可以直接依托梁体上的标记线定位，减少现场安装的调校工作量。在实际使用场景中，这类轨道梁不仅要承受起重机自重、起吊货物的静载荷，还要承受起重机启动、制动时产生的纵向水平冲击力，以及小车横向行走带来的侧向载荷，因此在梁体的设计阶段就会通过有限元分析做静力学、动力学仿真，模拟最恶劣载荷工况下的梁体变形量与应力分布，确保最大变形量不超过规范允许的挠度阈值，关键受力位置的应力值低于材料屈服强度并预留足够安全系数。不同于普通建筑结构用钢梁，起重机轨道梁的上翼缘表面会做针对性的平面加工处理，去除热轧型钢表面的氧化层与不平整缺陷，保证和轨道底面的完全贴合，避免局部点接触导致的应力集中。梁体的长度方向会根据现场安装的分段需求做合理分段，分段位置设置在弯矩最小的截面处，现场拼接时采用高强螺栓连接加焊接的组合方式，保证拼接位置的强度不低于梁体母材强度。对于大跨度的轨道梁，设计时还会预先考虑起拱量，抵消梁体承受载荷后的下挠变形，保证起重机行走时的轨道面始终处于水平状态，避免出现爬坡、溜车的问题。在日常运维场景中，这类轨道梁的结构形式也方便检查人员观测焊缝状态、翼缘变形情况，不需要拆解额外附属结构就能完成日常巡检与缺陷排查，梁体表面的标识线也能帮助运维人员快速判断梁体是否出现偏移、变形等异常情况。从建模逻辑来看，构建这类轨道梁三维模型时，首先要确定截面的准确参数，包括翼缘宽度、厚度，腹板高度、厚度，以及端部连接孔的位置、孔径参数，然后按照长度方向拉伸生成主体结构，再对焊缝位置、连接孔、端部倒角等细节做特征处理，还原真实构件的所有结构细节，方便后续做装配干涉检查、有限元仿真分析，也能直接导出工程图用于生产加工。
