校园非接触式刷卡门禁读卡终端设计

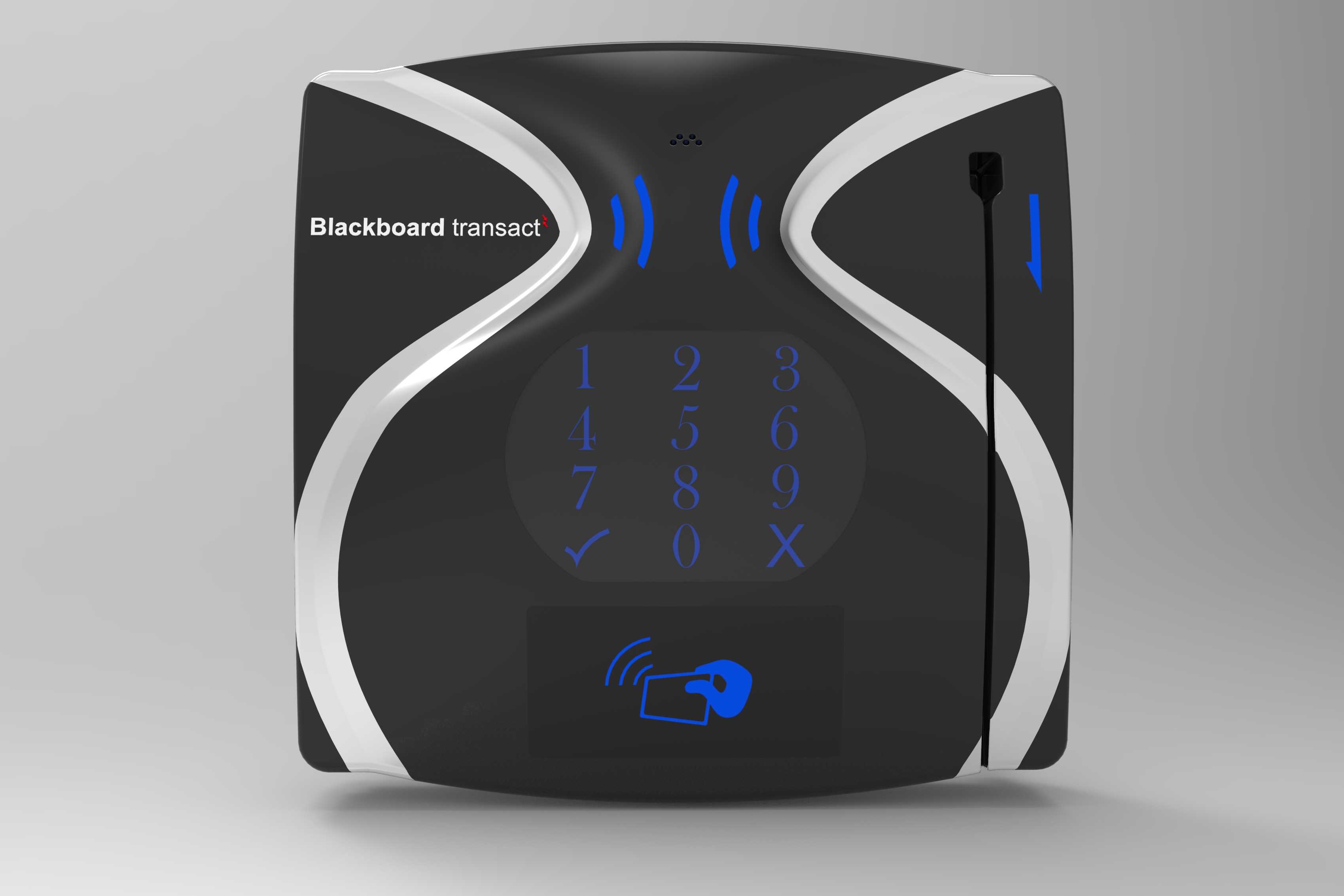

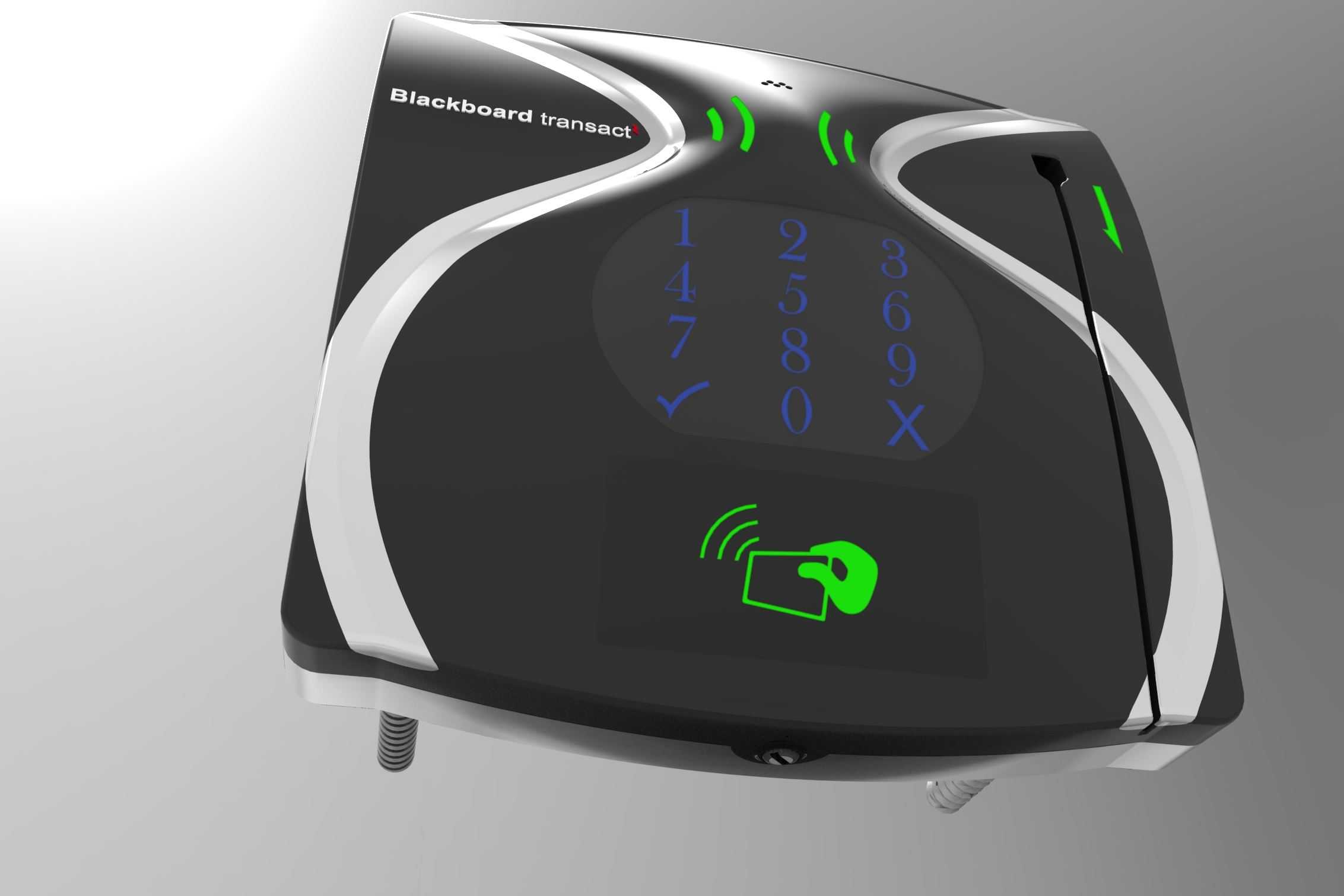

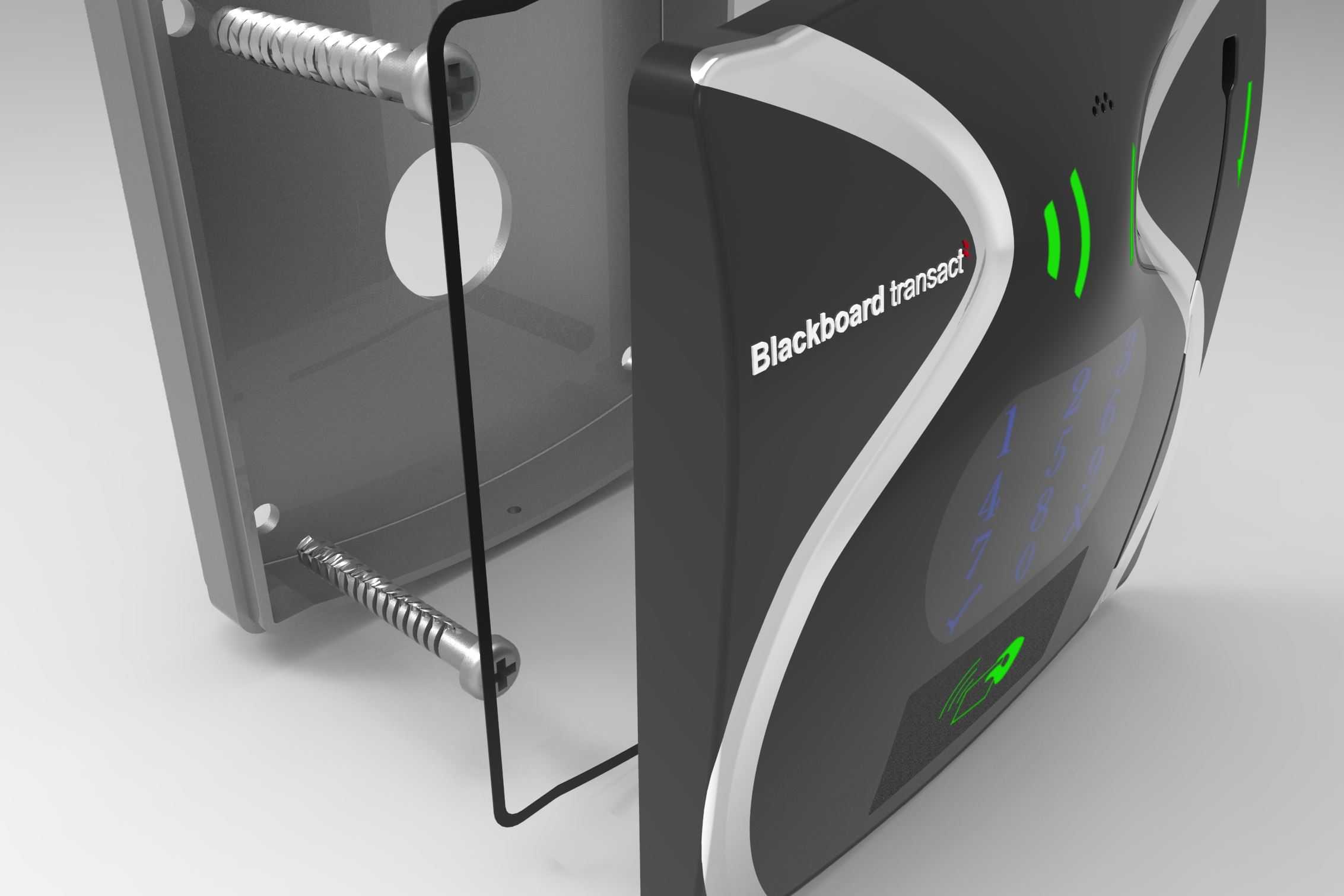

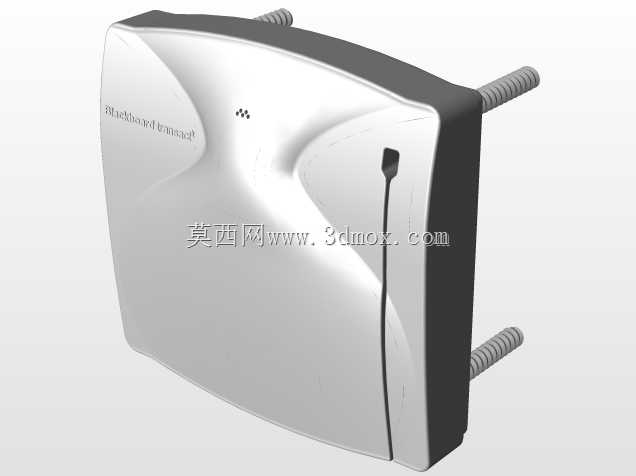

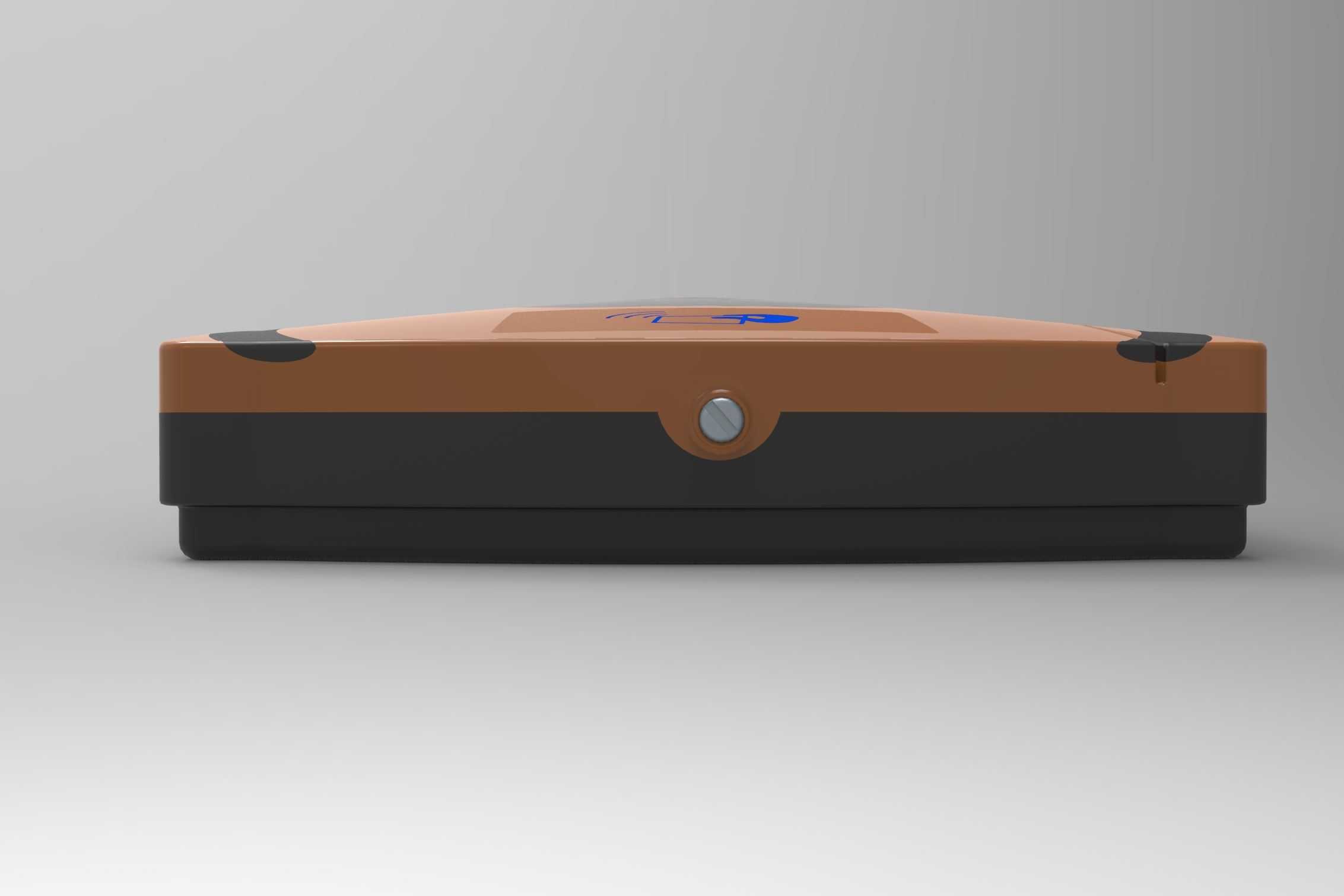

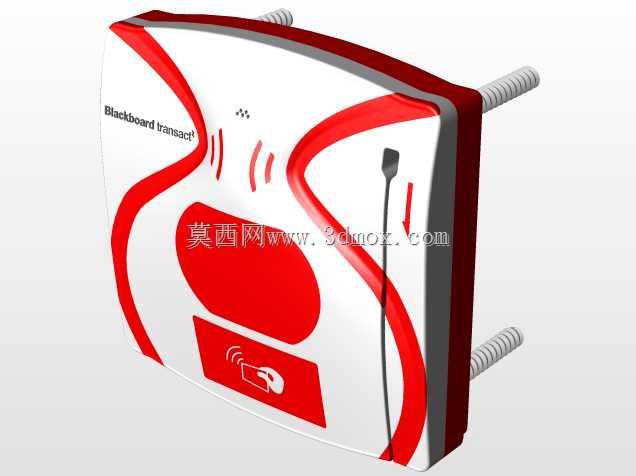

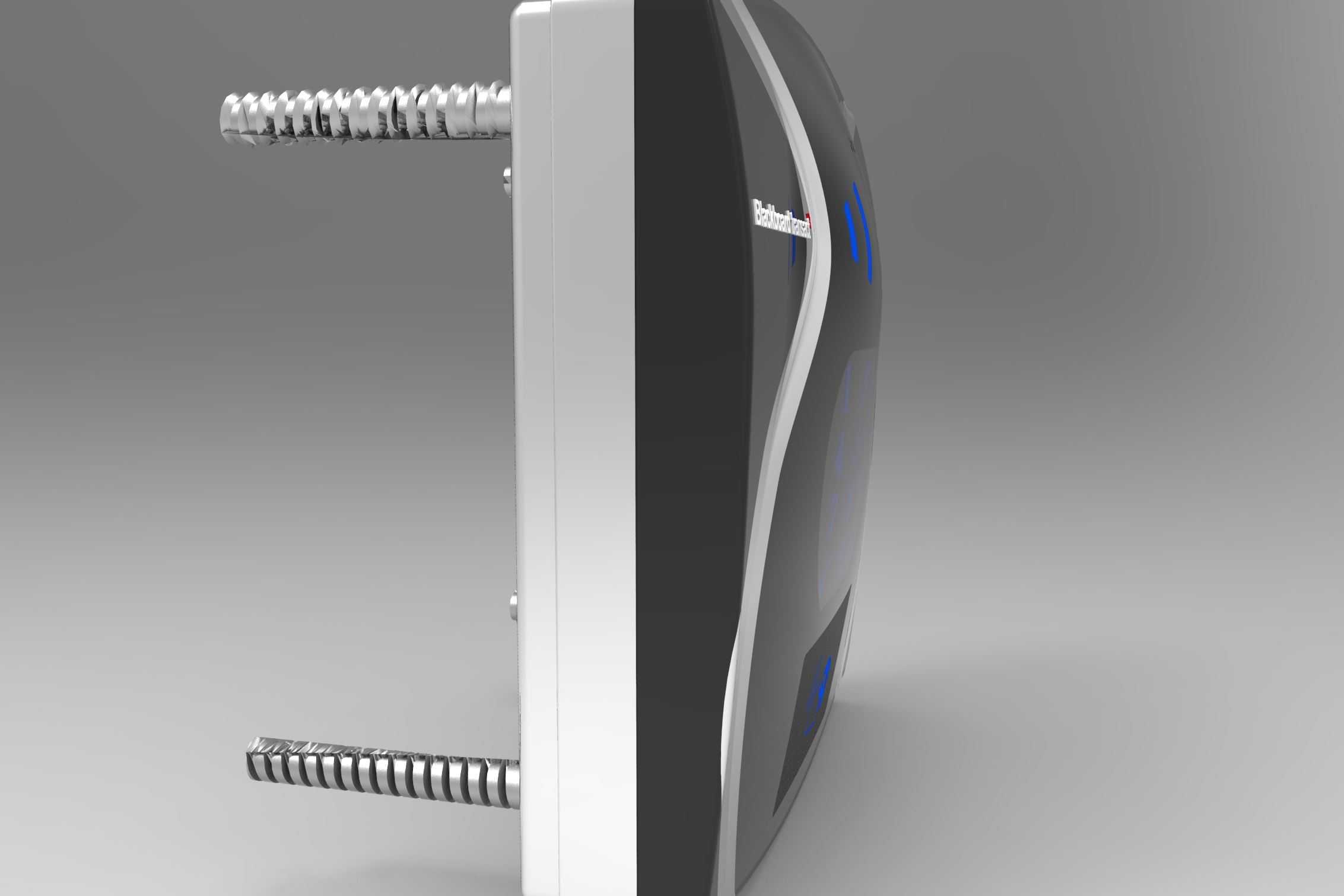

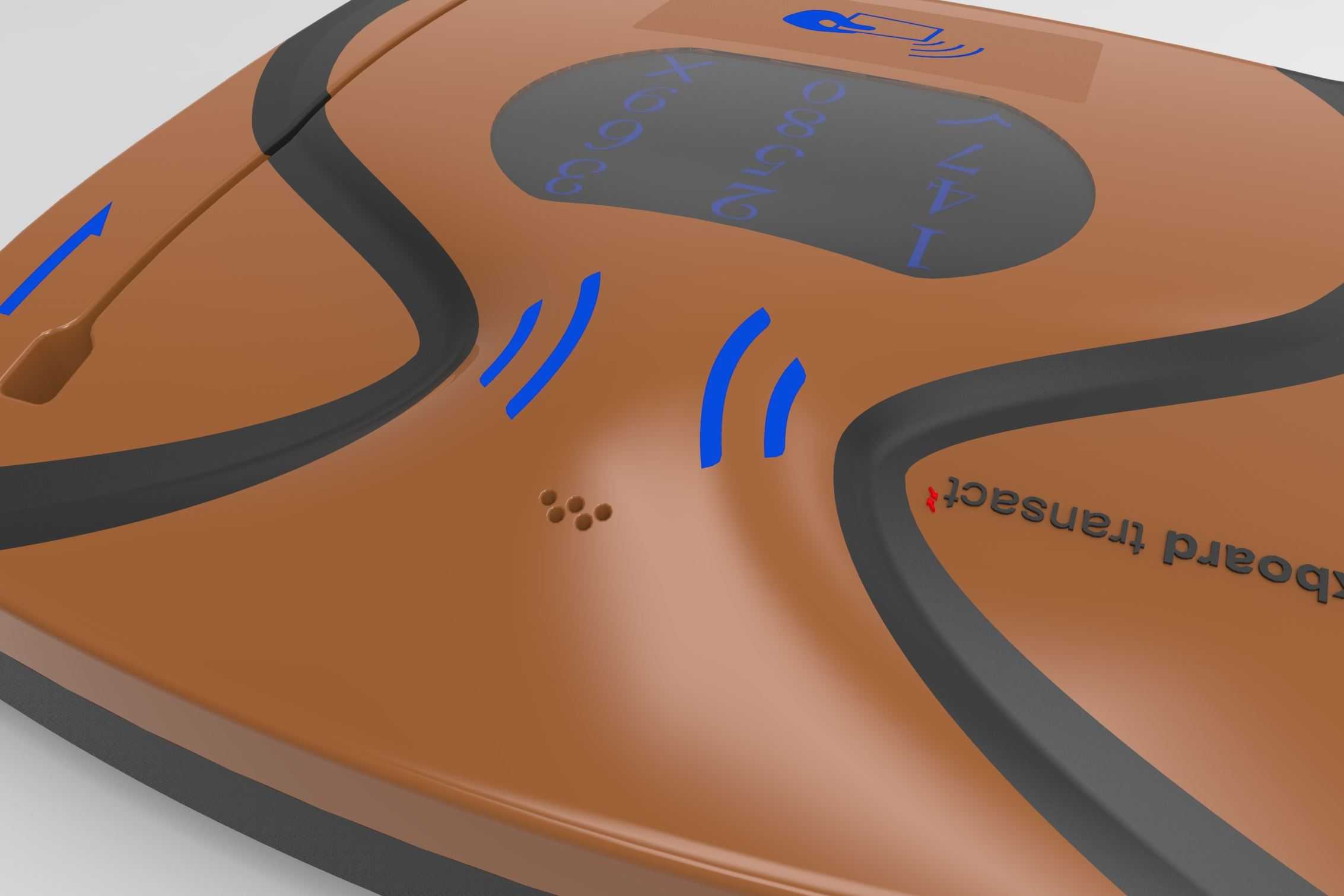

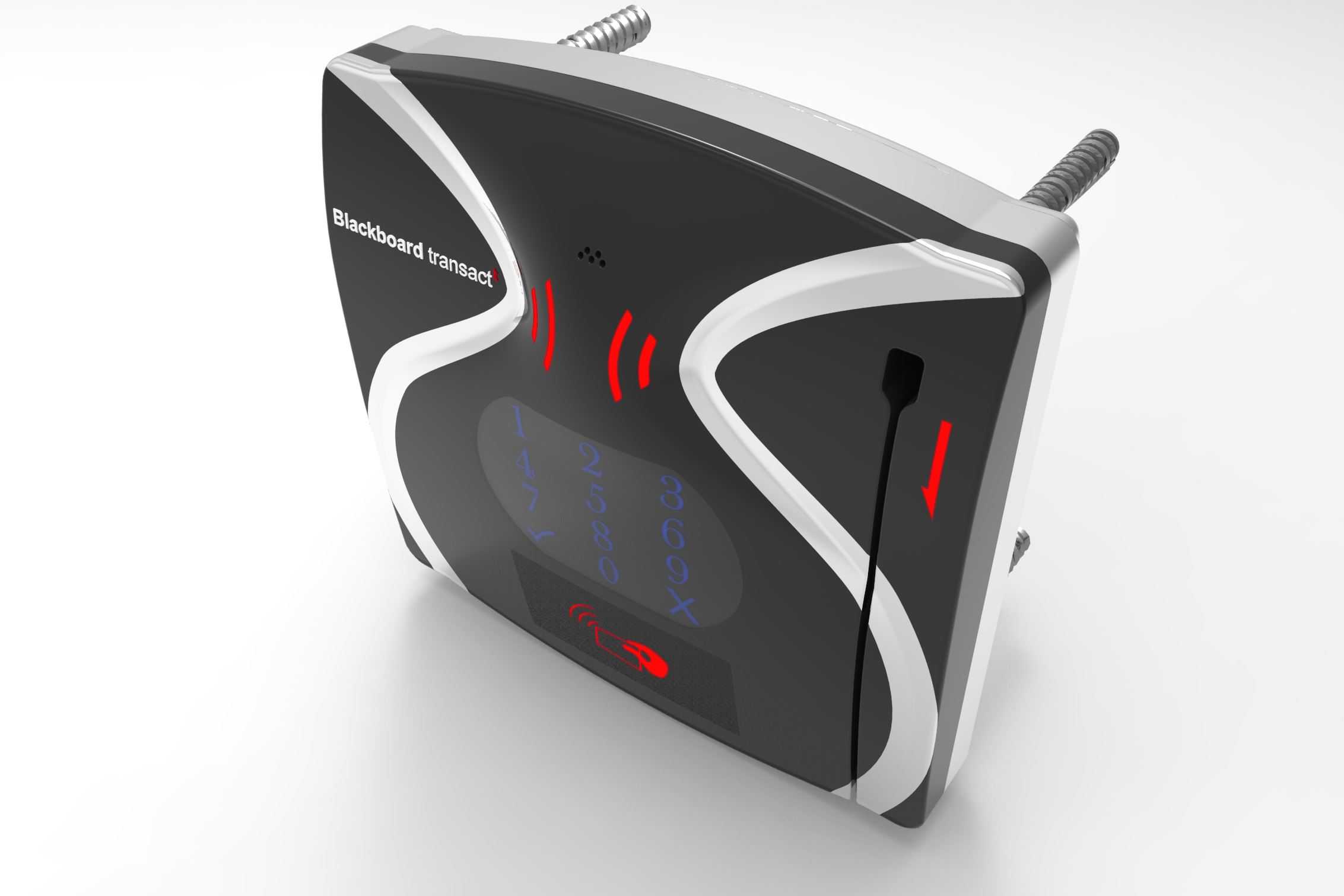

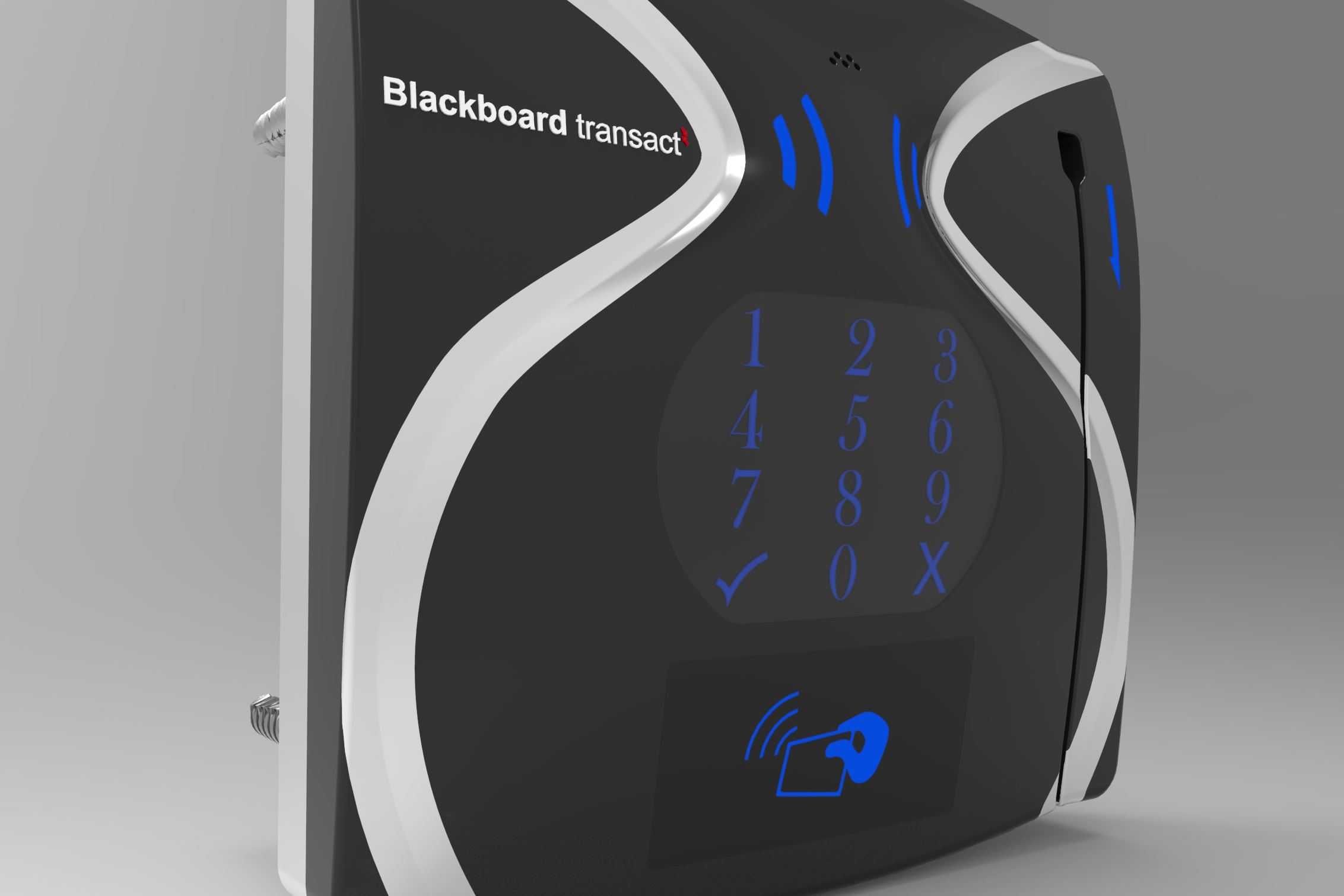

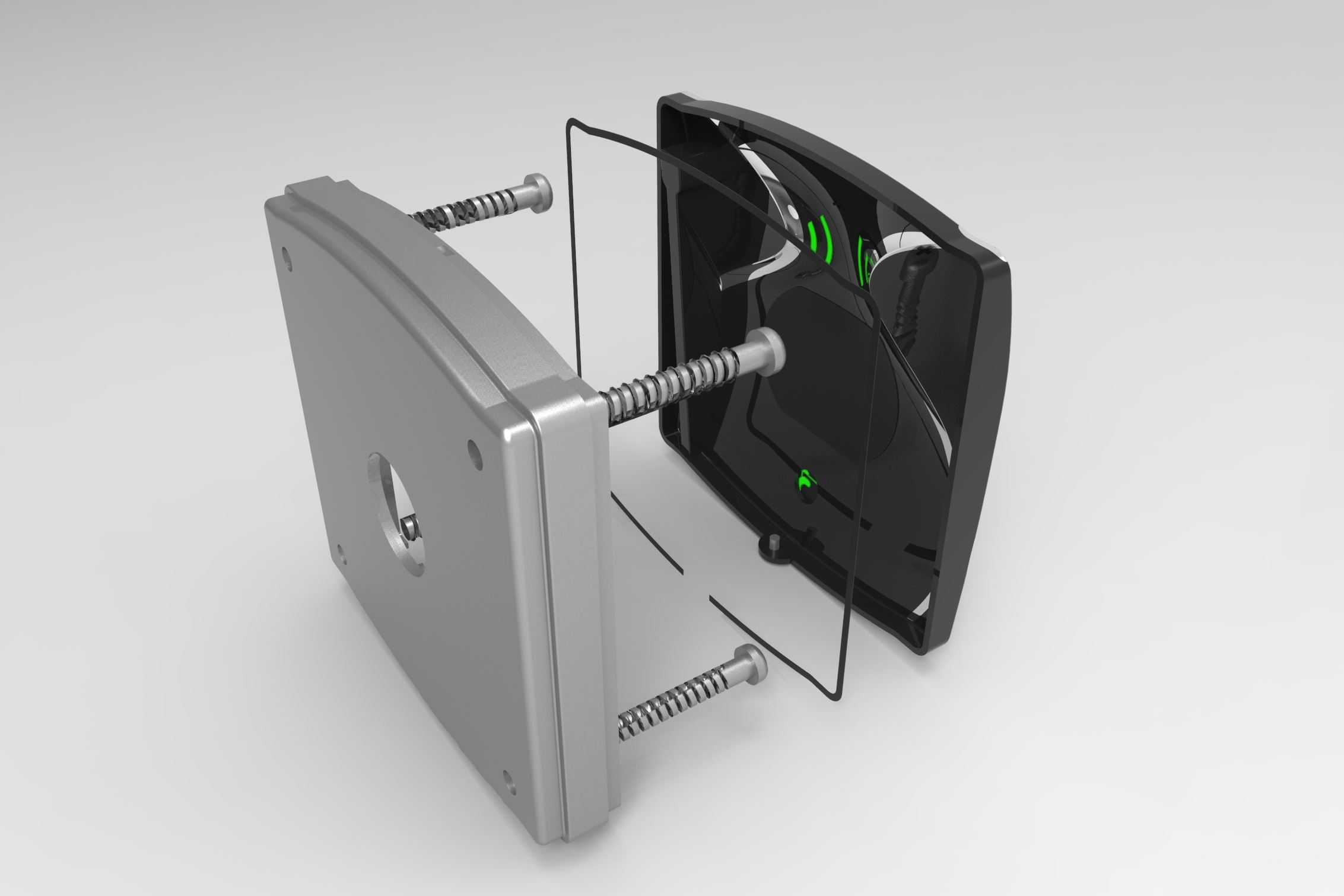

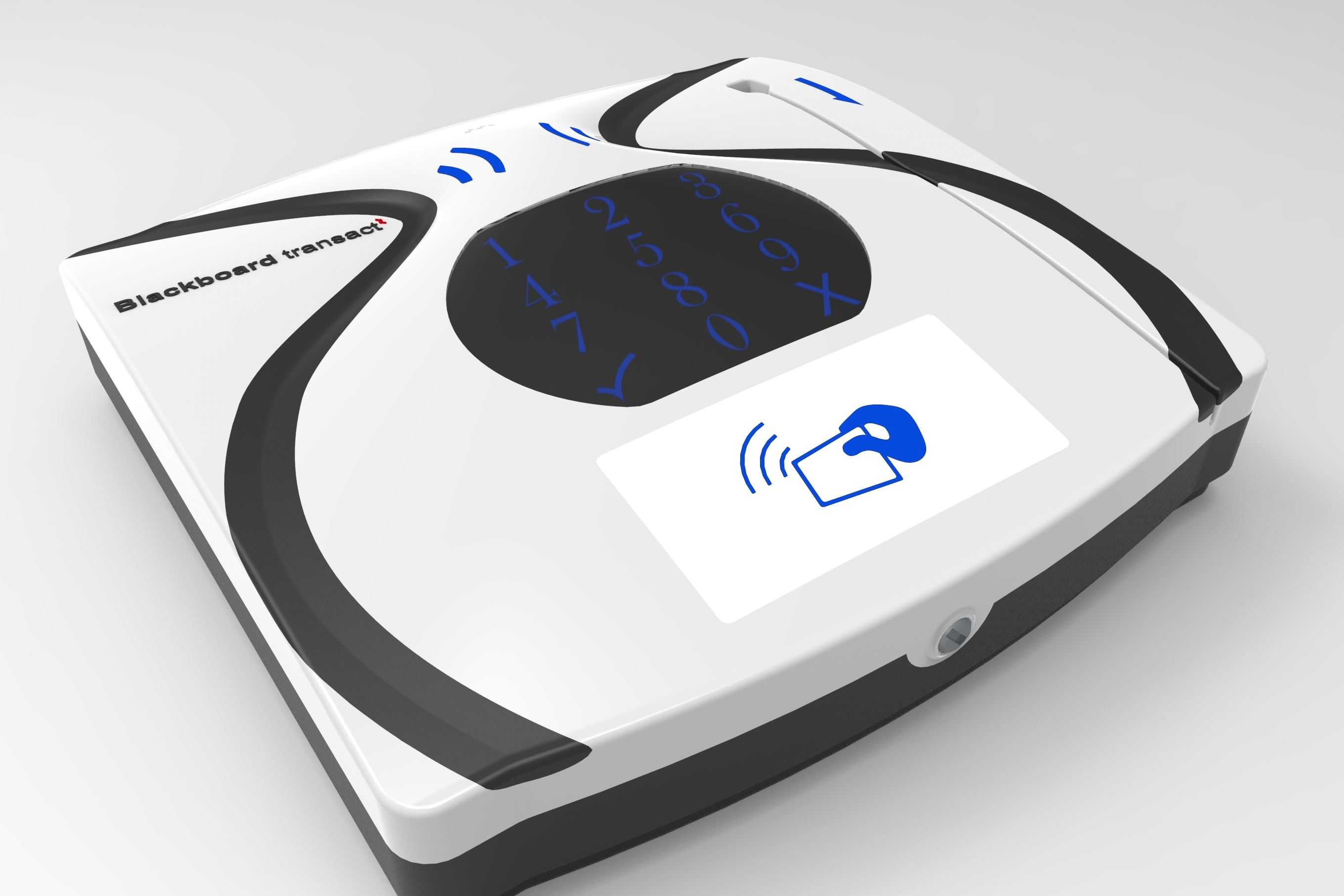

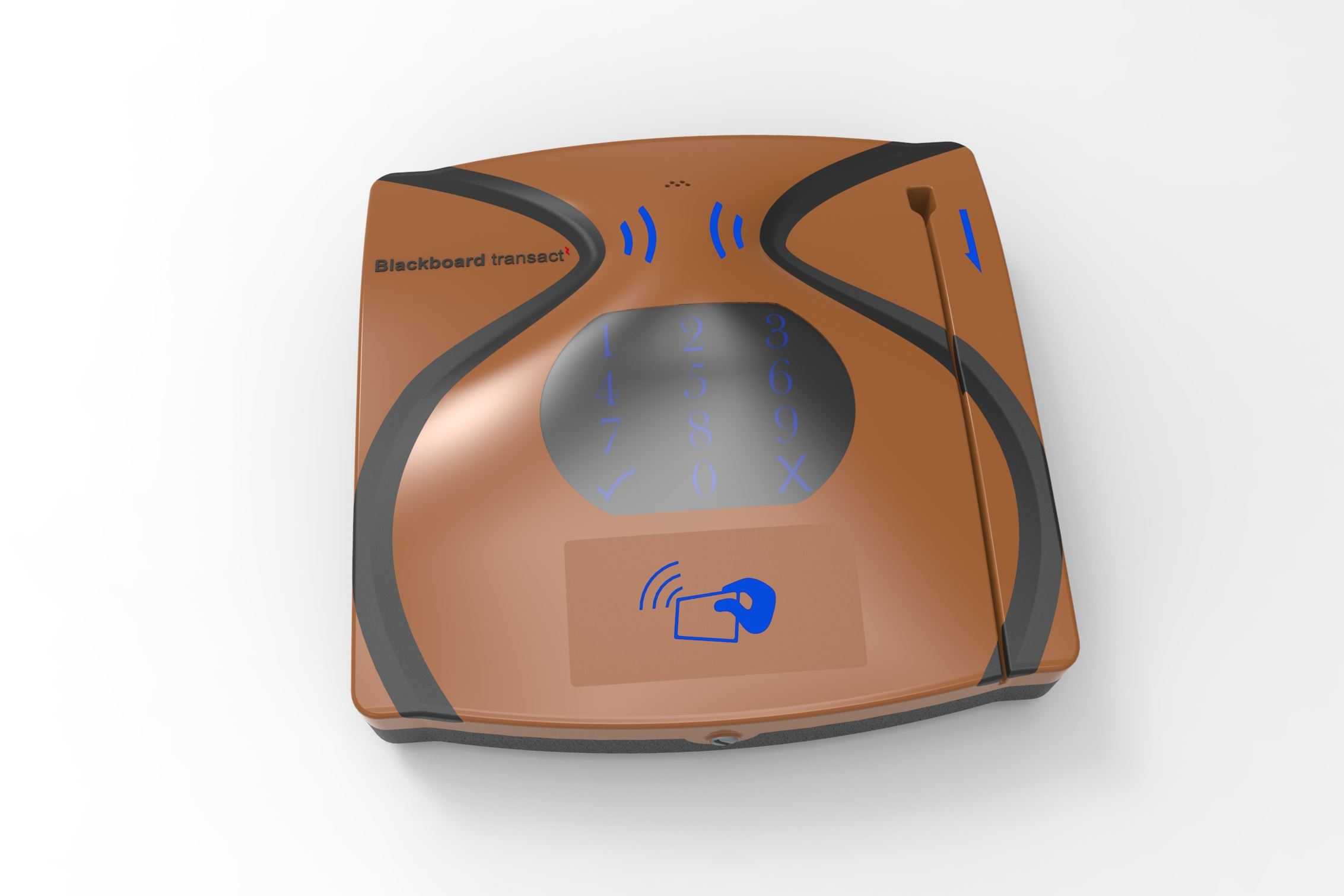

这款终端主要面向校园出入口、宿舍楼道、教室门禁这类高频次人员通行场景，核心用途是完成非接触式IC卡的身份核验、密码输入验证，实现通行权限的快速判定，适配校园场景下大流量人员快速通行的需求，避免传统人工核验的效率瓶颈。从功能配置来看，设备正面集成了12键触控密码输入区，支持刷卡+密码双重验证模式，上部预留的非接触读卡感应区，可适配主流的13.56MHz频段IC卡，感应识别距离控制在3-5cm区间，既保证识别灵敏度，又避免邻卡误读的问题；侧边预留的挂装结构，可直接适配86型标准暗装底盒，安装时无需额外开孔改造墙面，降低现场施工的适配成本。外形设计上采用弧面收边的流线型壳体，边角做了R12以上的圆角过渡，避免公共场景下尖锐边角磕碰过往人员，壳体表面采用细磨砂晒纹处理，长期使用不易残留指纹与划痕，银白装饰条沿壳体曲面延伸，既做视觉分区，也隐藏了上下壳体的装配拼缝，减少灰尘、水汽从拼缝渗入内部的风险。结构设计层面，壳体壁厚控制在2.2mm，采用ABS+PC混合材质注塑成型，抗冲击性能满足公共区域设备防暴力破坏的基础要求，内部PCB板安装位预留了2mm的防震胶垫贴装空间，可缓冲开关门带来的持续振动，避免板载元件虚焊。安装边界上，设备整体外轮廓尺寸控制在140mm*140mm*28mm，突出墙面的厚度不到3cm，不会占用楼道通行空间，背部走线槽预留了直径10mm的穿线孔，可兼容RVV2*1.0的电源线与RS485通讯线的布设，接线端子采用插拔式结构，后期维护更换设备时无需重新剪线压接。感应区与密码区的背光采用低亮度蓝光设计，夜间使用时不会产生光污染，同时能清晰指引操作区域，按键触控灵敏度做了阈值优化，戴薄手套操作也能正常触发，避免冬季低温场景下操作失灵的问题。壳体下部的刷卡标识采用模内注塑工艺成型，长期使用不会出现标识磨损脱落的情况，设备上部的微型拾音孔阵列，可配合内置蜂鸣器完成读卡成功、验证失败的声光提示，提示音音量控制在60分贝以内，不会对周边办公、教学环境造成噪音干扰。
