环保替代型曲面异形便携储液瓶结构设计

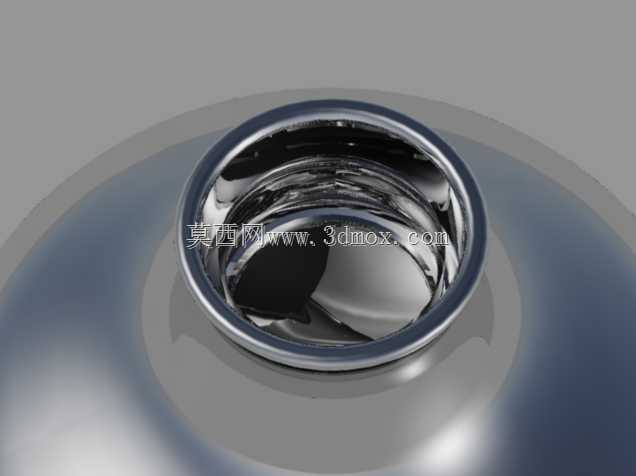

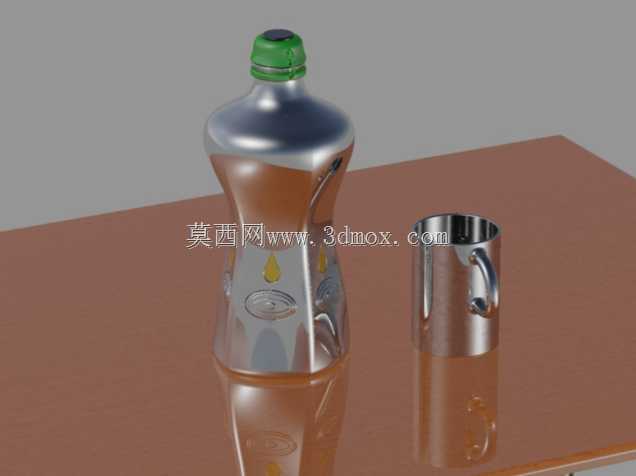

这款储液瓶的设计初衷，是面向日常便携饮水、户外出行补水场景，替代传统一次性塑料饮品瓶，从结构层面降低一次性塑料制品的使用频次，适配民用便携储水、短途出行盛装饮品的实际需求。瓶身整体采用双弧面收腰的异形曲面构型，没有采用常规圆柱瓶的直壁结构，中部收窄的弧度完全贴合人手握持时的掌指曲线，单手握持时指腹可自然贴合瓶身凹陷区域，即便瓶身外壁凝结冷凝水也不易打滑，握持稳定性相比常规圆柱瓶提升明显。瓶底采用内凹式平底结构，边缘做了加厚的环形支撑筋，放置在平面时接触面积均匀，不会因为瓶身曲面造型出现放置不稳、易倾倒的问题，内凹结构也预留了瓶底成型时的收缩余量，避免注塑或吹塑成型时底部出现缩痕、变形等缺陷。瓶口位置采用小口径外翻边设计，可适配常规的旋盖、翻盖等通用密封瓶盖，不需要单独开模制作专属瓶盖，能够直接复用现有饮品瓶的密封配件，大幅降低量产时的配件开模成本，瓶口的密封面做了0.8mm的凸起密封环，配合瓶盖内的密封垫片可实现良好的防漏效果，装满液体倒置、晃动时不会出现渗液问题。瓶身顶部靠近瓶口的位置预留了挂扣安装位，可搭配便携挂绳、登山扣使用，满足户外出行时挂在背包外侧的使用需求，不需要额外占用背包内部储物空间。从结构强度层面来看，瓶身的曲面过渡处全部采用大圆角顺滑衔接，没有尖锐的棱角突变，既避免了应力集中导致的瓶身受压开裂问题，也能在瓶身受到外力挤压时通过曲面的微小形变分散冲击力，相比直壁瓶的抗挤压、抗跌落性能更优。整体壁厚控制在均匀的1.2mm区间，曲面过渡位置的壁厚差不超过0.2mm，适配吹塑、注塑等多种成型工艺，成型时不会出现壁厚不均导致的透色、强度不足问题。瓶身内部没有多余的加强筋凸起，内壁光滑无死角，清洗时可以轻松冲净内壁残留的液体，不会出现积液残留、滋生细菌的问题，满足食品接触级容器的使用要求。
