偏心锁紧式宇航作业专用夹具结构设计

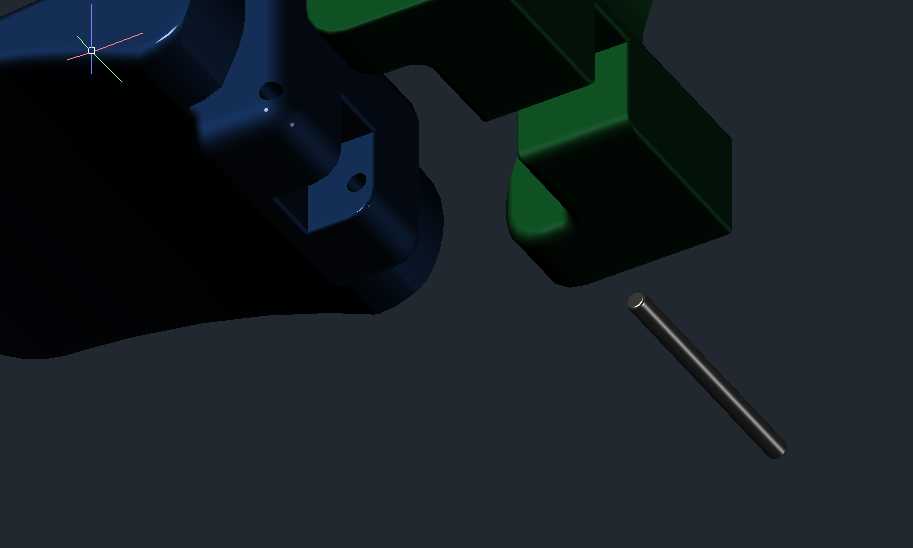

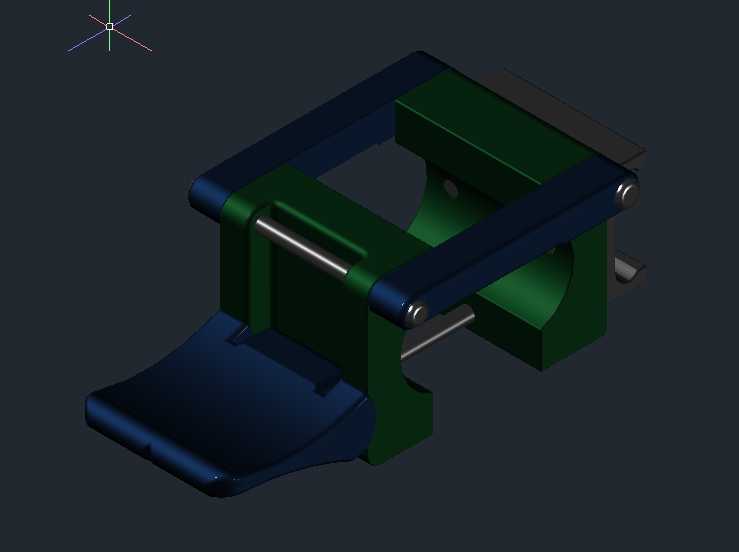

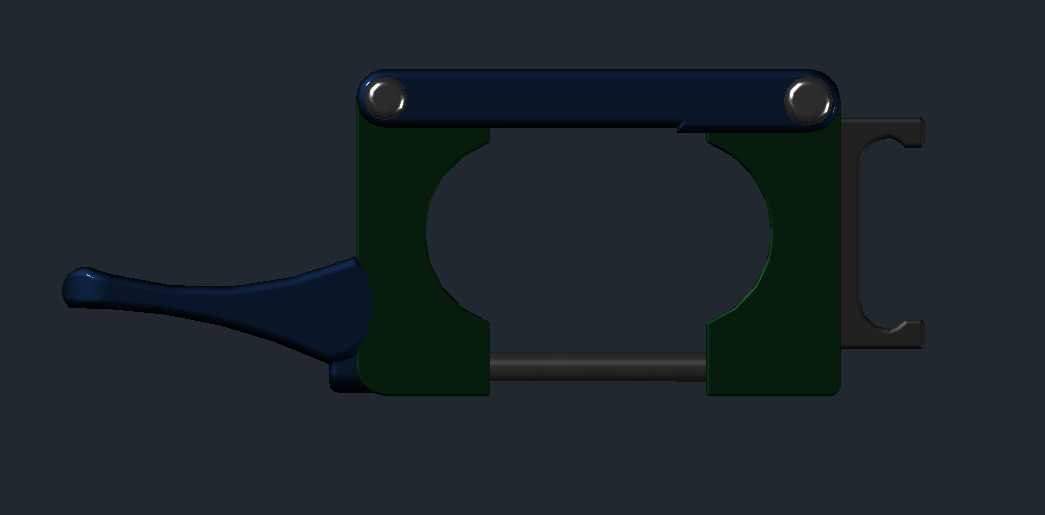

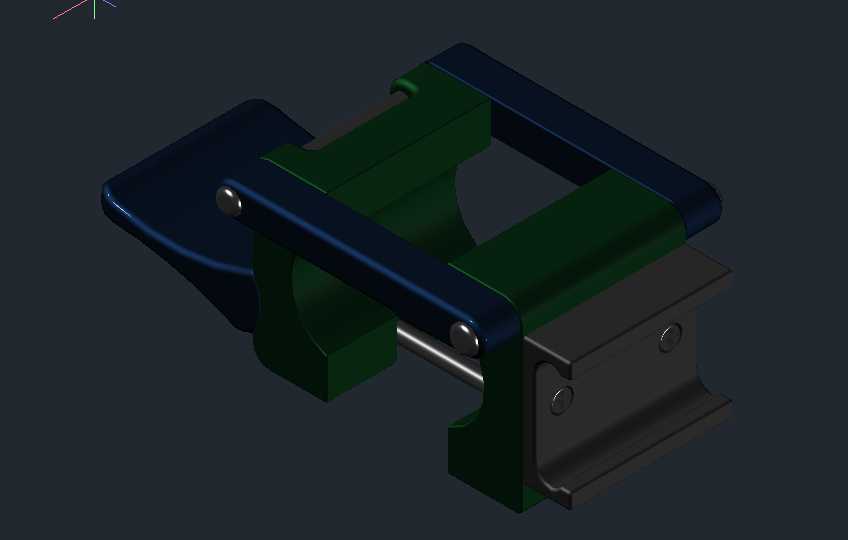

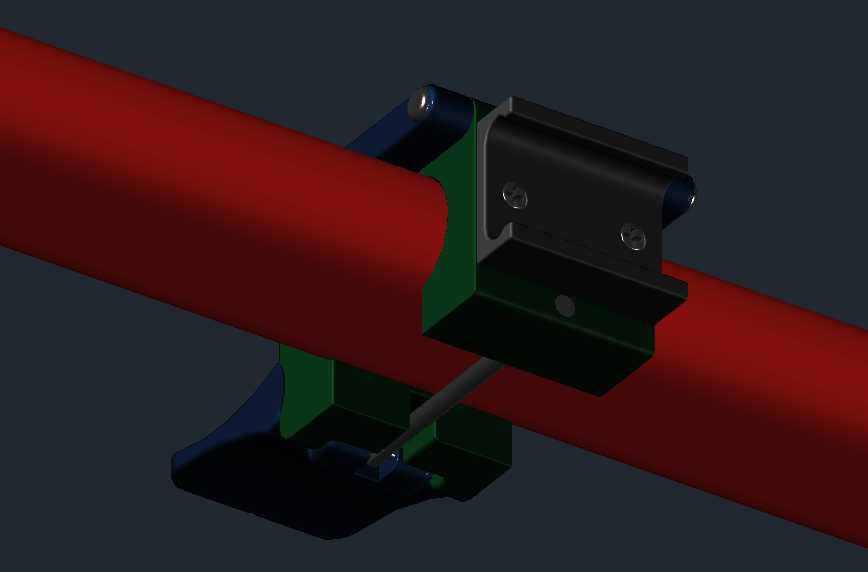

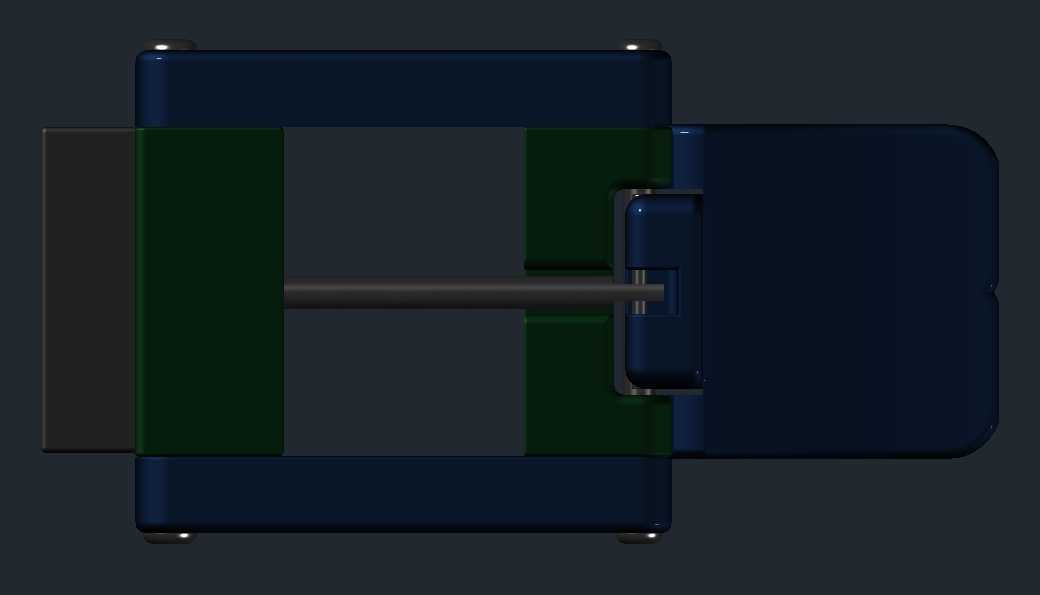

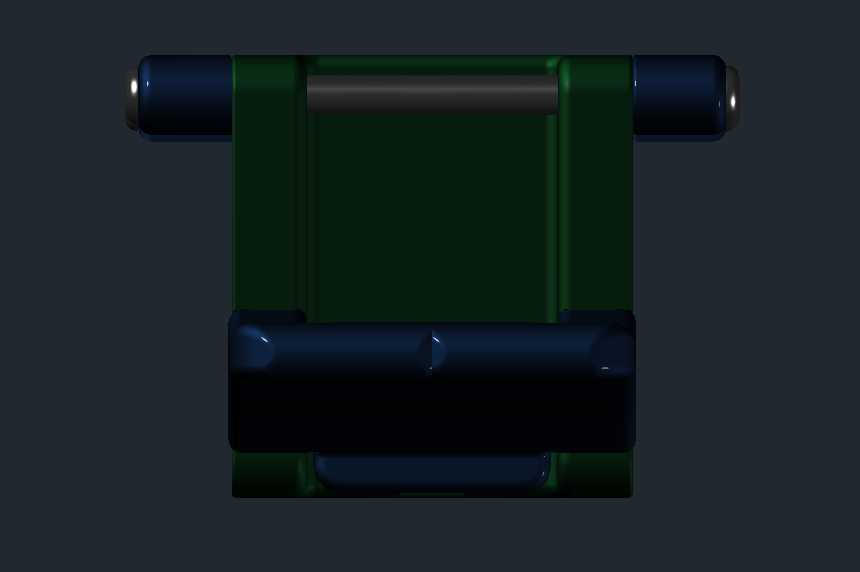

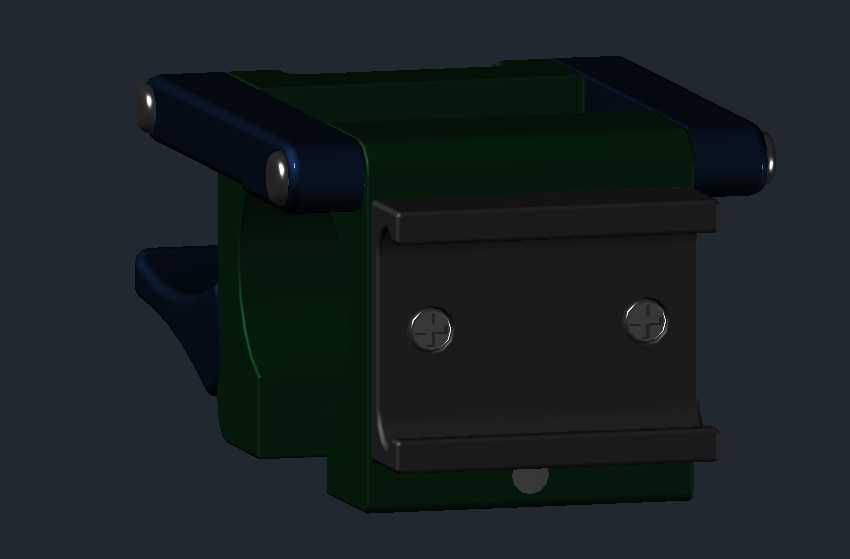

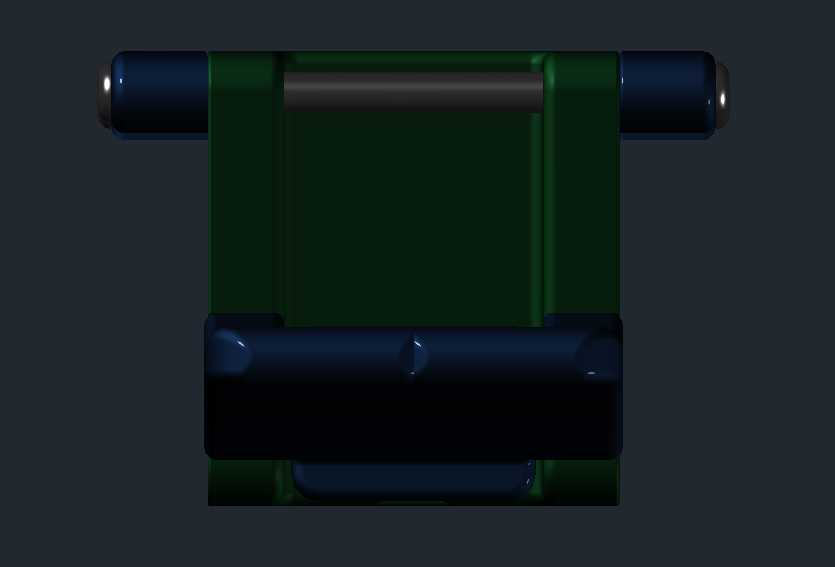

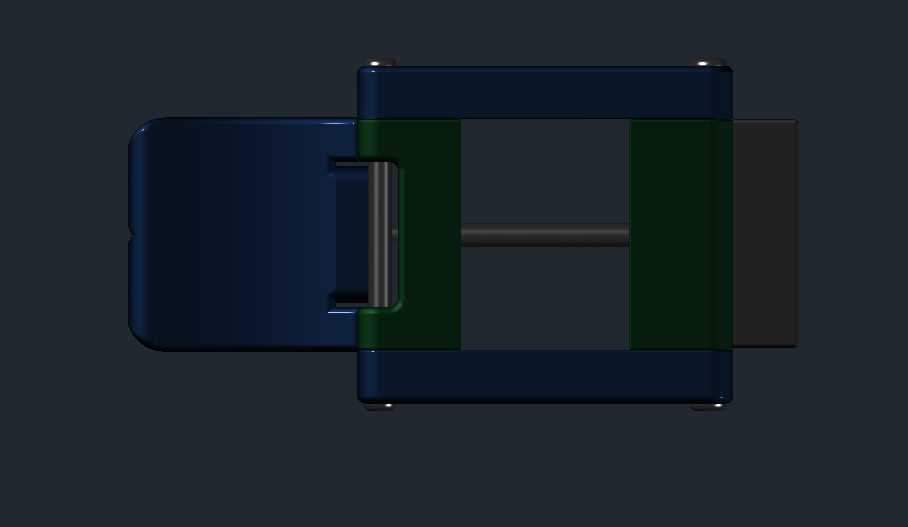

这款夹具的核心锁紧逻辑围绕偏心销结构搭建，配套锥形销完成定位锁止，偏心销位置集成旋转轴结构，转动偏心杆即可快速解除控制杆的锁止状态，整个操作流程无需额外辅助工具，单人即可完成装夹与松脱动作，适配宇航场景下狭小操作空间、低操作冗余度的作业要求。从实际应用场景来看，这类夹具主要面向宇航装备装配、在轨维护作业中的零部件快速装夹需求，可在无重力、操作空间受限的工况下，实现对小型结构件、控制杆件的稳定夹持，避免装夹过程中零件移位、松脱，同时兼顾装拆效率，减少舱外作业的操作时长，降低作业风险。设计阶段优先考虑了锁止可靠性与操作便捷性的平衡，偏心结构的偏心距经过反复校核，确保锁止到位后不会因振动、外力冲击出现松脱，同时转动偏心杆的操作力矩控制在单人徒手可操作的范围内，无需借助加长杆等辅助工具。锥形销的锥度匹配安装孔的公差带，插入后可自动消除配合间隙，避免装夹后出现旷量，保证被夹持部件的定位精度，控制杆的移除路径做了避空设计，转动偏心杆解锁后，控制杆可沿预设路径直接抽出，不会与周边结构发生干涉。外形结构上，夹具主体做了轻量化的切削处理，非受力区域去除多余材料，降低整体重量，适配宇航装备对载荷重量的严格要求，所有棱边均做了圆角钝化处理，避免操作过程中划伤宇航服外层防护材料，也防止尖锐边角在狭小舱内空间勾挂线缆、管路。安装边界方面，夹具的安装孔位采用标准化的间距设计，可直接适配宇航装备上通用的安装基座，无需额外加工转接板，夹持端的开口尺寸覆盖常用宇航小型杆件的直径范围，可兼容多种规格的控制杆、连接杆件装夹需求，锁止状态下的夹持力经过测算，可满足发射阶段振动工况、在轨操作外力作用下的夹持稳定性要求，不会出现被夹持件滑移、脱落的问题。结构上没有设计额外的缺口类易损结构，整体刚性分布均匀，受力集中区域做了加厚处理，长期反复使用也不会出现局部变形、锁止失效的问题，日常维护仅需定期在旋转轴位置涂抹少量润滑脂即可，无需复杂的拆解保养，适配宇航场景下维护条件有限的使用需求。
