黑色L型带安装孔铰接式机械连接支架

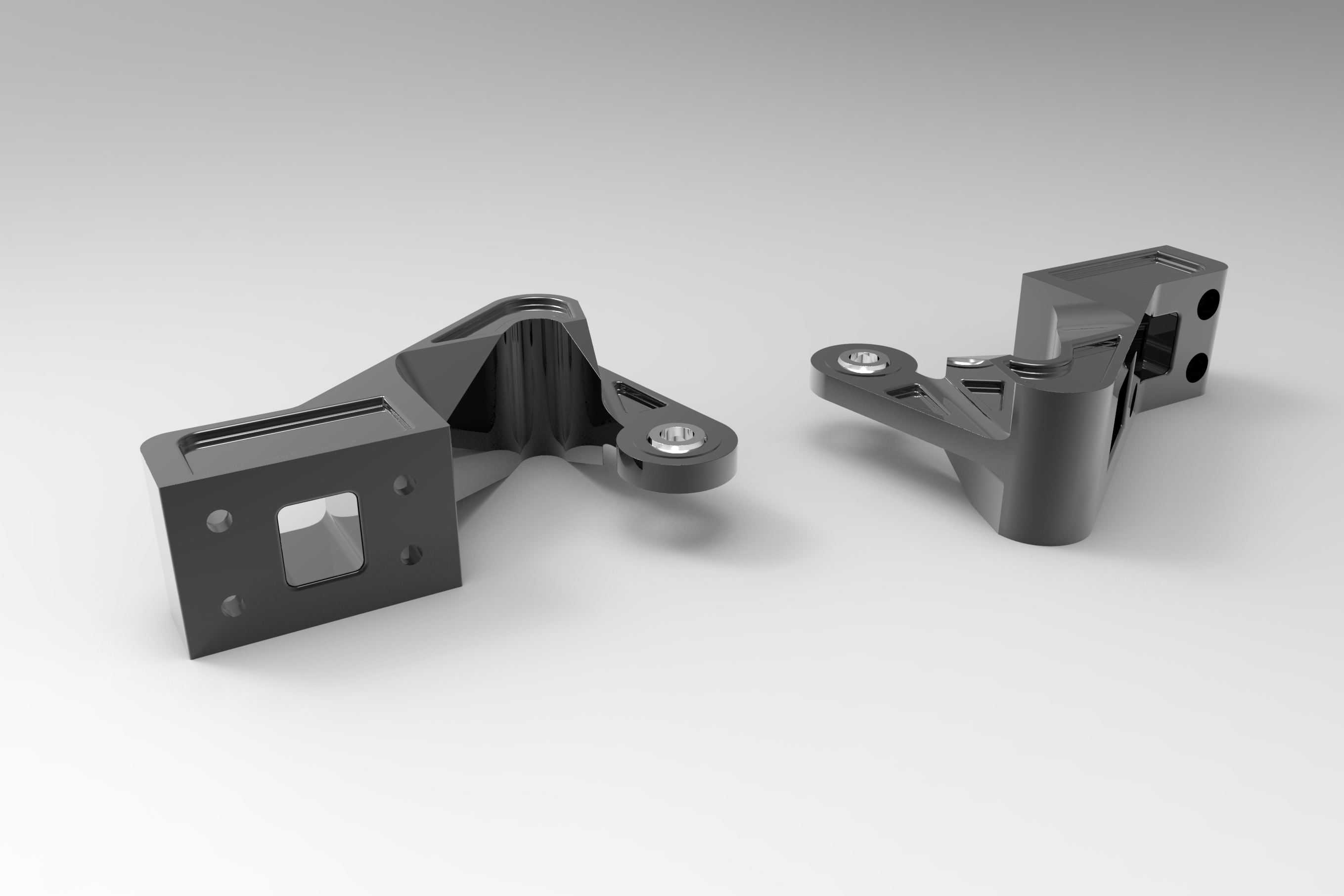

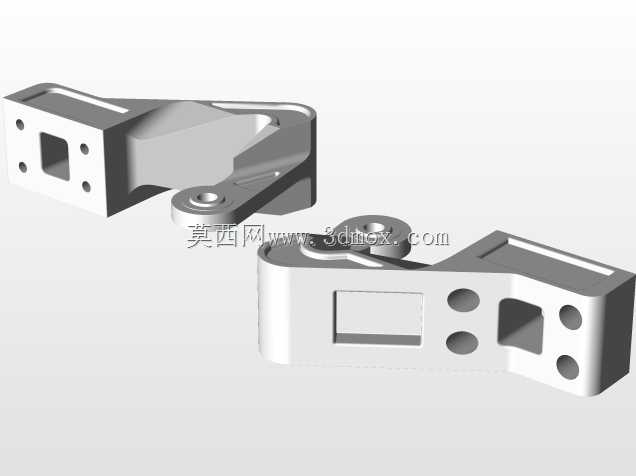

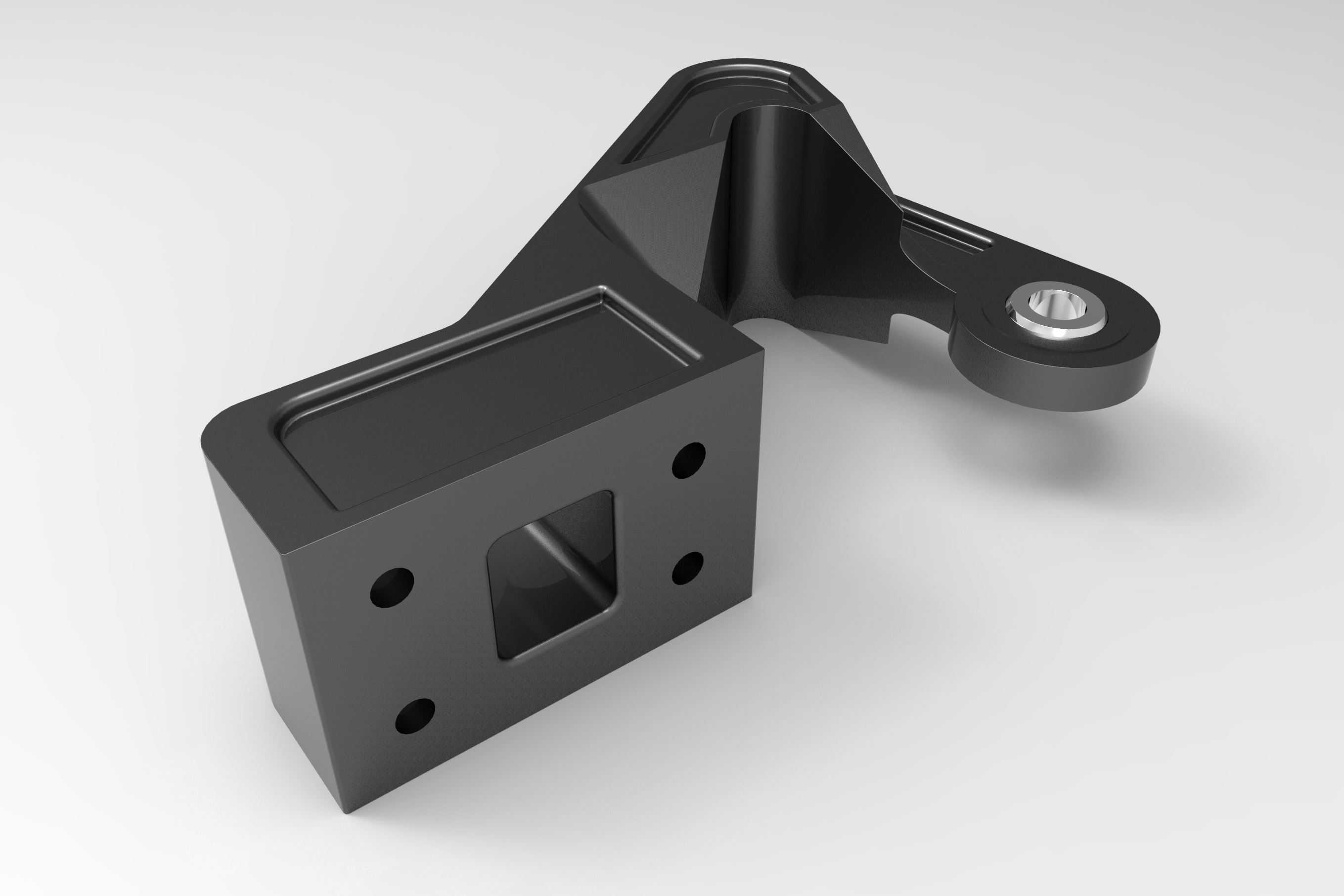

这款铰接式连接支架在自动化输送线的侧边导向机构、小型工装夹具的角度调节单元、非标设备的活动支撑点位中都有广泛应用，主要承担两个相对运动部件之间的载荷传递与角度限位功能，区别于固定式连接座，它自带的铰接端可以实现单平面内一定角度的往复摆动，适配设备运行过程中存在小幅位移补偿需求的连接场景，避免硬连接带来的应力集中损伤。从结构设计来看，主体采用L型布局，方块端为固定安装侧，端面预留四个对称分布的沉头安装孔，孔位间距按照常规工业铝型材的槽距标准匹配，可直接通过内六角螺栓固定在2020、3030等通用规格的型材安装面上，方块中部开设的方形通槽一方面用于减轻构件整体自重，降低运动端的惯量负载，另一方面可作为走线通道容纳铰接端配套的传感器线束，避免设备运行过程中线缆与周边构件发生剐蹭磨损。支架的臂身位置设置了加强筋结构，筋板沿着载荷传递的路径从方块安装端一直延伸到铰接耳位置，在不额外增加整体壁厚的前提下提升了臂身的抗扭、抗弯性能，避免长期承受交变载荷时臂身出现形变断裂。末端的铰接耳采用双片夹持式结构，中间预留的销轴安装孔与配套的金属衬套过盈配合，衬套选用自润滑材质，无需定期加注润滑脂即可满足长期往复摆动的耐磨需求，铰接端的端面做了沉台设计，安装销轴后轴端不会突出于支架表面，避免与周边运动部件发生干涉。设计过程中对安装边界做了充分校核，固定端的安装孔深度适配常用M6螺栓的拧入深度，不会出现螺栓顶穿安装面的问题，臂身的转角位置全部做了R角过渡处理，既消除了加工过程中的应力集中点，也避免安装调试时锐边划伤操作人员。铰接端的摆动范围做了物理限位，臂身与铰接耳的贴合面在摆动到极限角度时会自然接触，无需额外加装限位块即可控制摆动角度在合理区间，简化了配套机构的设计复杂度。整体采用哑光发黑的表面处理工艺，在常规车间环境下具备一定的防锈能力，表面粗糙度控制在Ra1.6-3.2之间，既保证了安装面的平面度要求，也不会因为表面过于光亮造成车间灯光反射影响操作人员调试视线。
