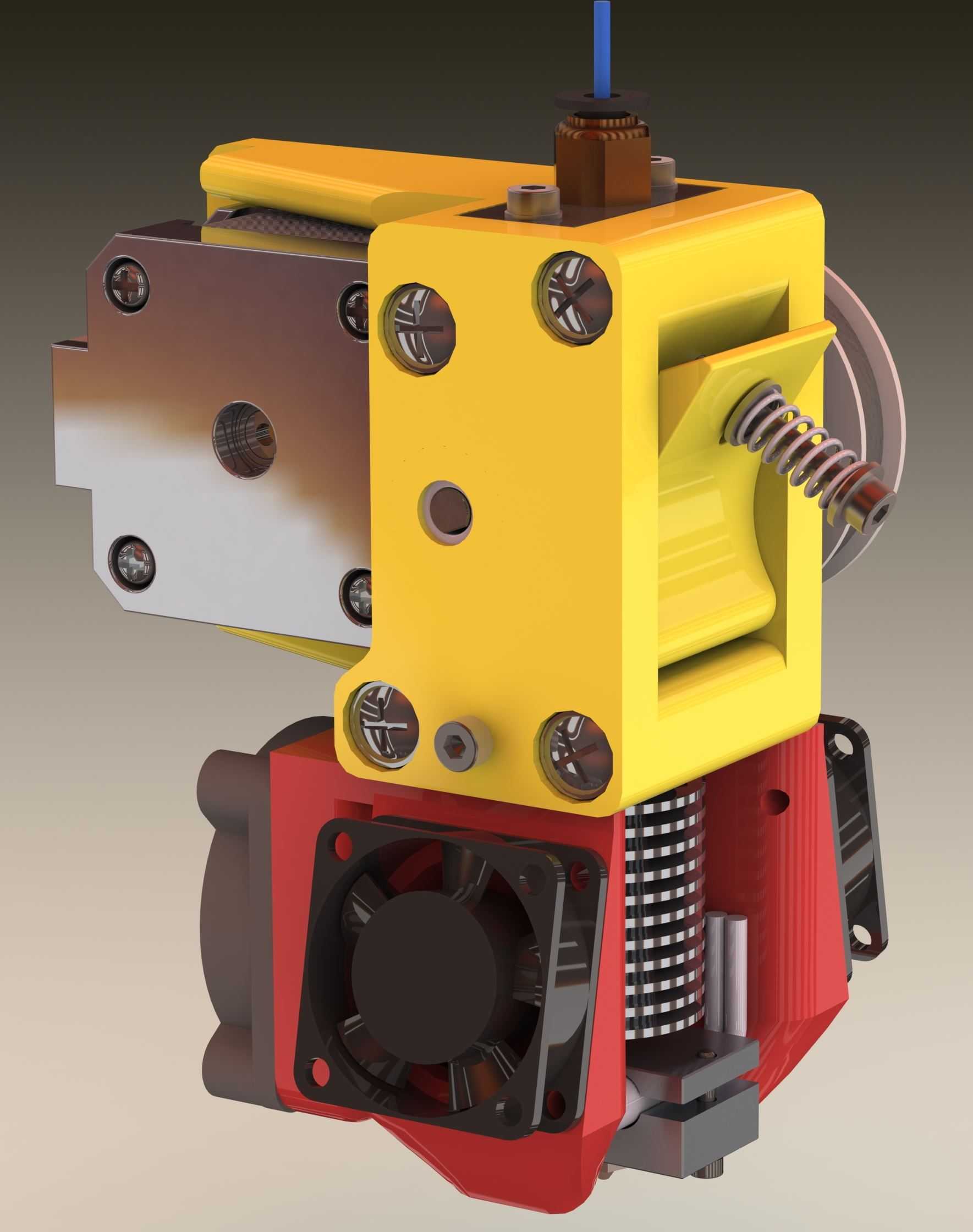

皮带齿轮传动多速比直连挤出机头结构

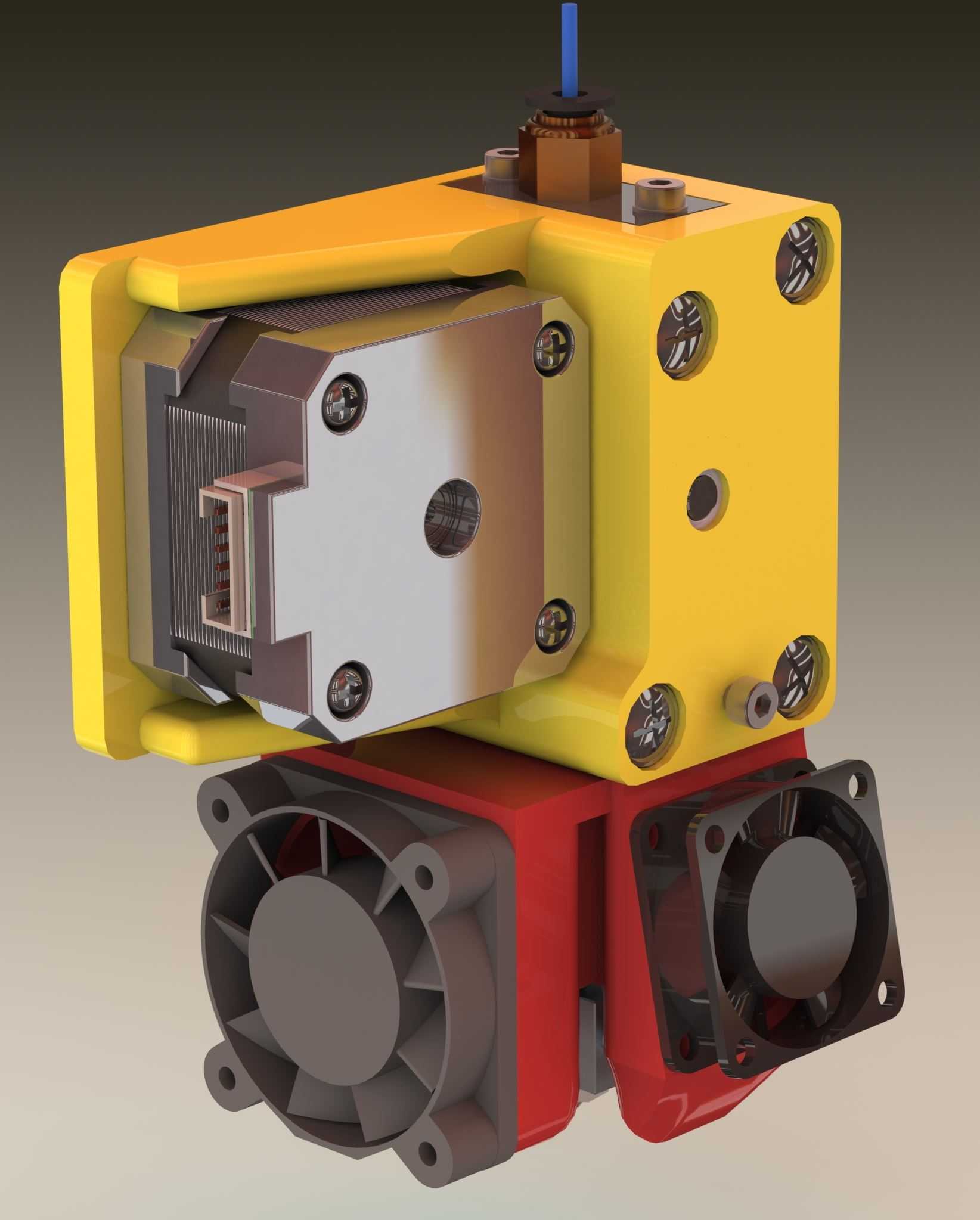

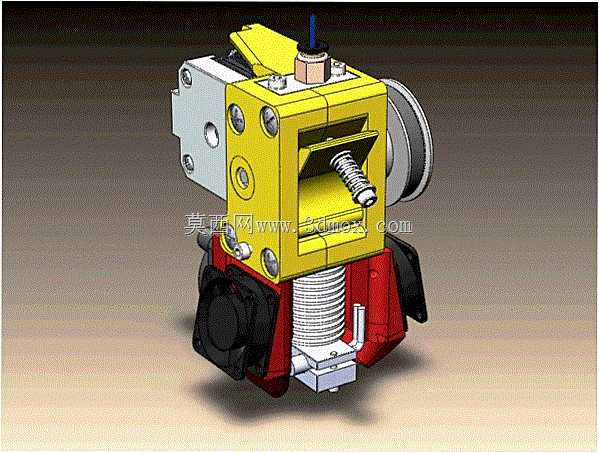

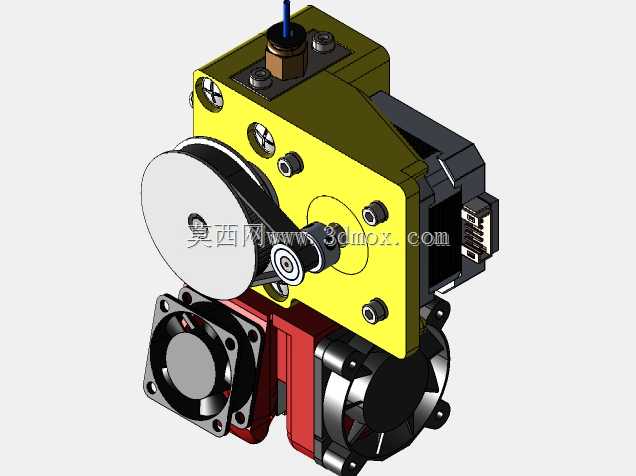

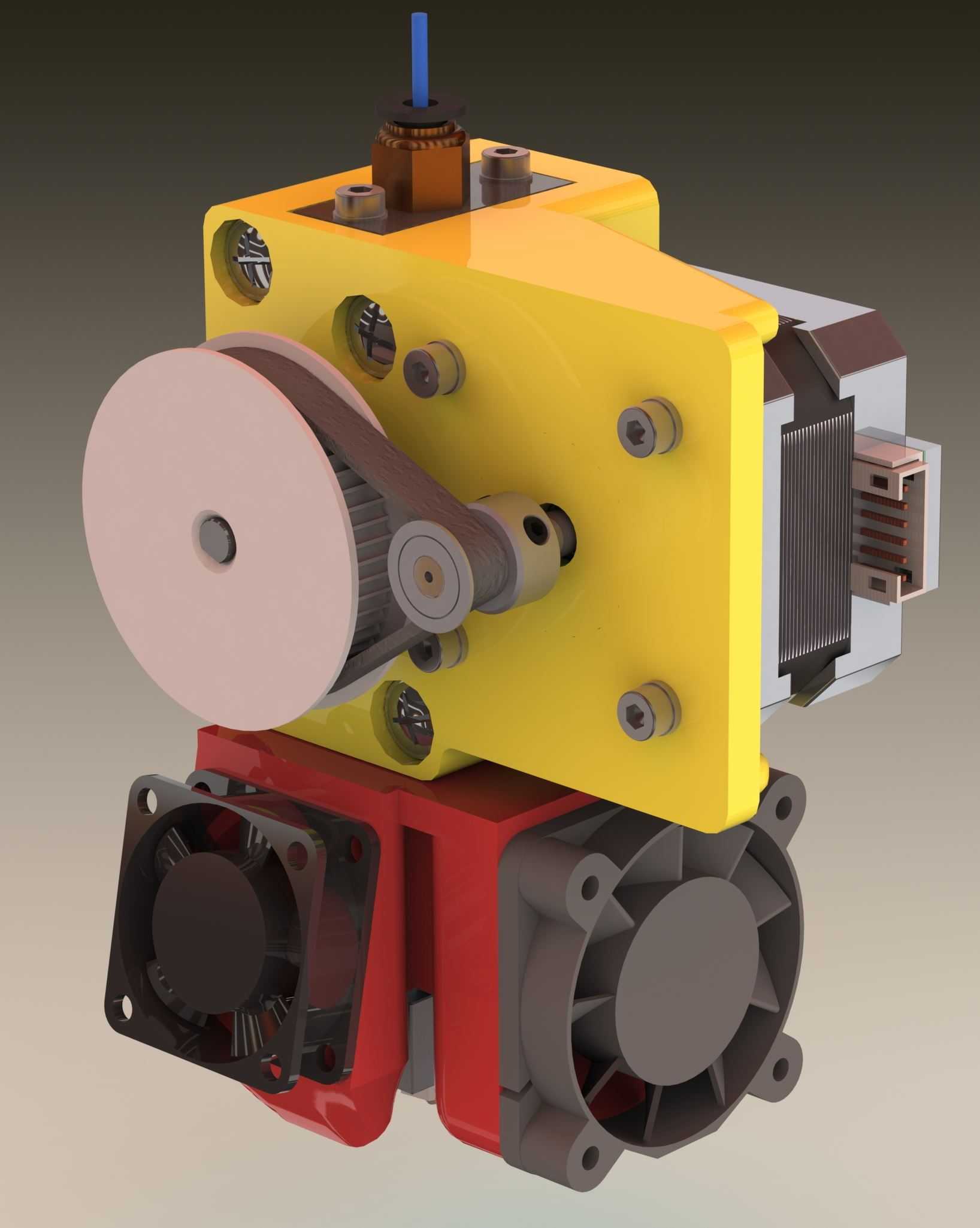

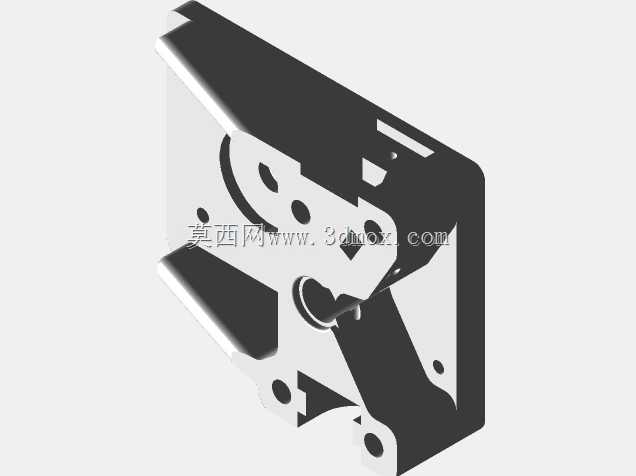

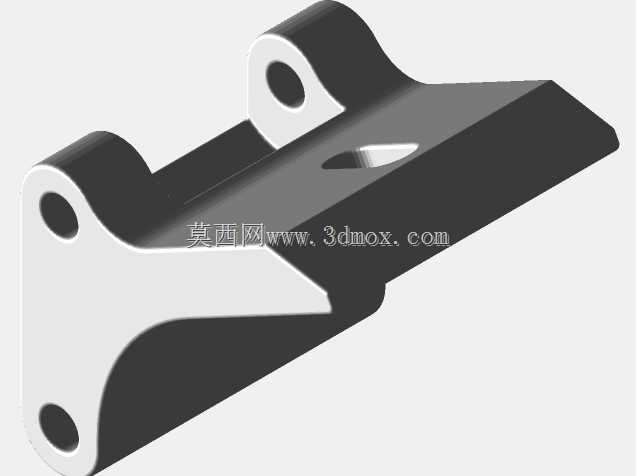

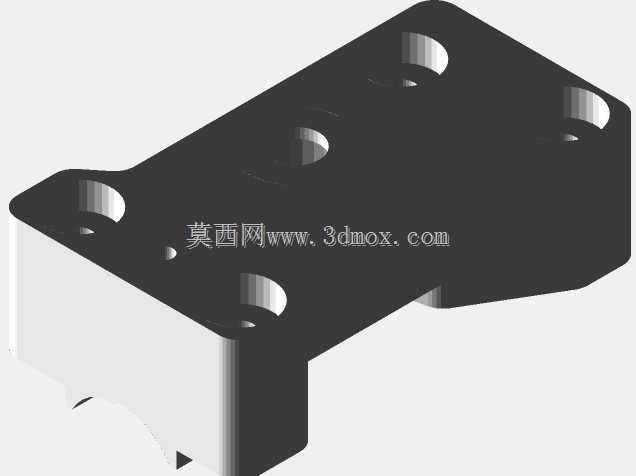

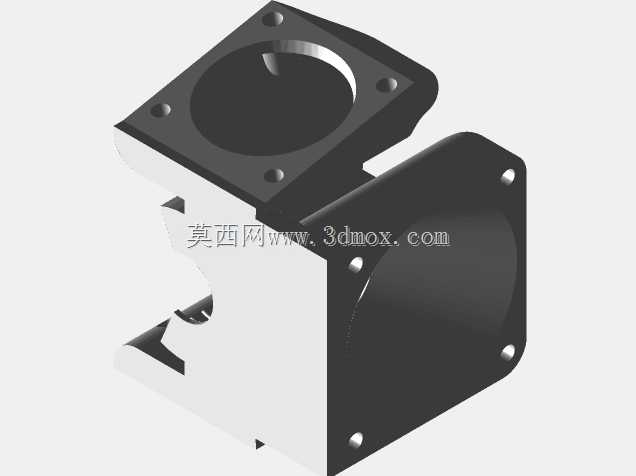

这套挤出结构主要面向熔融沉积成型3D打印设备的送料挤出场景，适配桌面级、小型工业级FDM设备的近程挤出安装需求，区别于传统远程送料结构，直连式的布局能大幅缩短耗材输送路径，降低送料阻力带来的堵头、打滑风险。结构集成了5组不同速比的齿轮箱适配方案，可根据不同耗材的送料扭矩需求、挤出速度要求灵活匹配传动比，针对PLA、ABS、TPU等不同熔融特性的耗材，都能找到适配的齿轮传动组合，兼顾高速打印的送料响应速度与柔性耗材的挤出推力需求。设计上采用皮带与齿轮结合的传动路径，电机输出端先通过同步皮带完成一级减速，再通过齿轮组完成二级扭矩放大，既通过皮带缓冲了电机启停的瞬时冲击，减少齿轮硬接触带来的磨损与噪音，又通过齿轮传动保证了送料精度，避免皮带传动长期使用打滑导致的挤出量失准。结构的安装边界充分考虑了现有主流3D打印机的X轴滑台安装空间，整体横向安装尺寸控制在小型滑台的负载适配范围内，进料端采用标准的1.75mm/3mm耗材通用导向接口，出料端适配通用E3D规格的热端安装位，不需要对现有设备的滑台、热端固定结构做大规模改造就能完成替换。散热部分集成了独立的散热风扇安装位，分别对应进料端的耗材冷却区与热端的散热区，避免耗材在进料喉管处提前熔融软化造成堵料，进料齿轮采用带齿纹的主动轮配合压簧调节的从动轴承结构，压簧的预紧行程预留了足够的调节空间，可根据耗材直径公差、耗材表面硬度调整压紧力，既保证耗材输送时不打滑，又不会因为压力过大压碎耗材碎屑卡入齿轮间隙。齿轮箱的壳体采用分体式拼接设计，所有传动齿轮的安装轴孔都做了同轴度公差约束，装配时不需要额外做配磨调整就能保证齿轮啮合间隙在合理范围，既减少了装配工作量，也能降低长期运转后的齿轮磨损量。外露的同步轮做了挡边设计，避免皮带高速运转时出现跳齿、脱落问题，整体结构的重量做了轻量化优化，运动部件的重量控制在滑台高速移动的负载允许范围内，不会因为机头过重导致移动时出现惯性过冲、打印振纹问题。
