焊接作业用可调式滚轮支撑装置

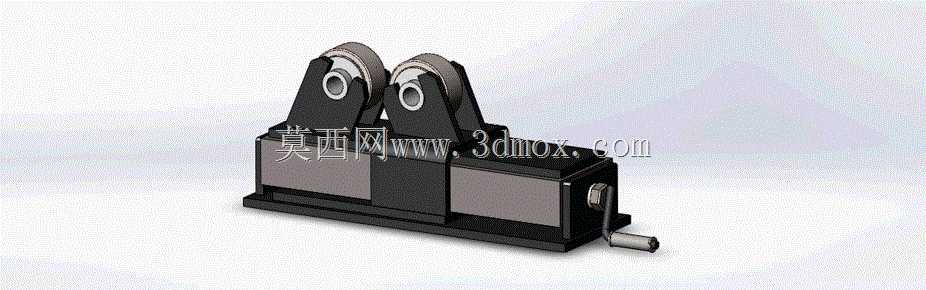

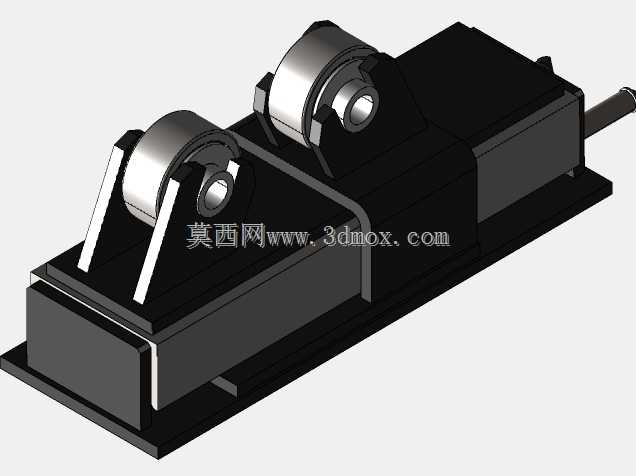

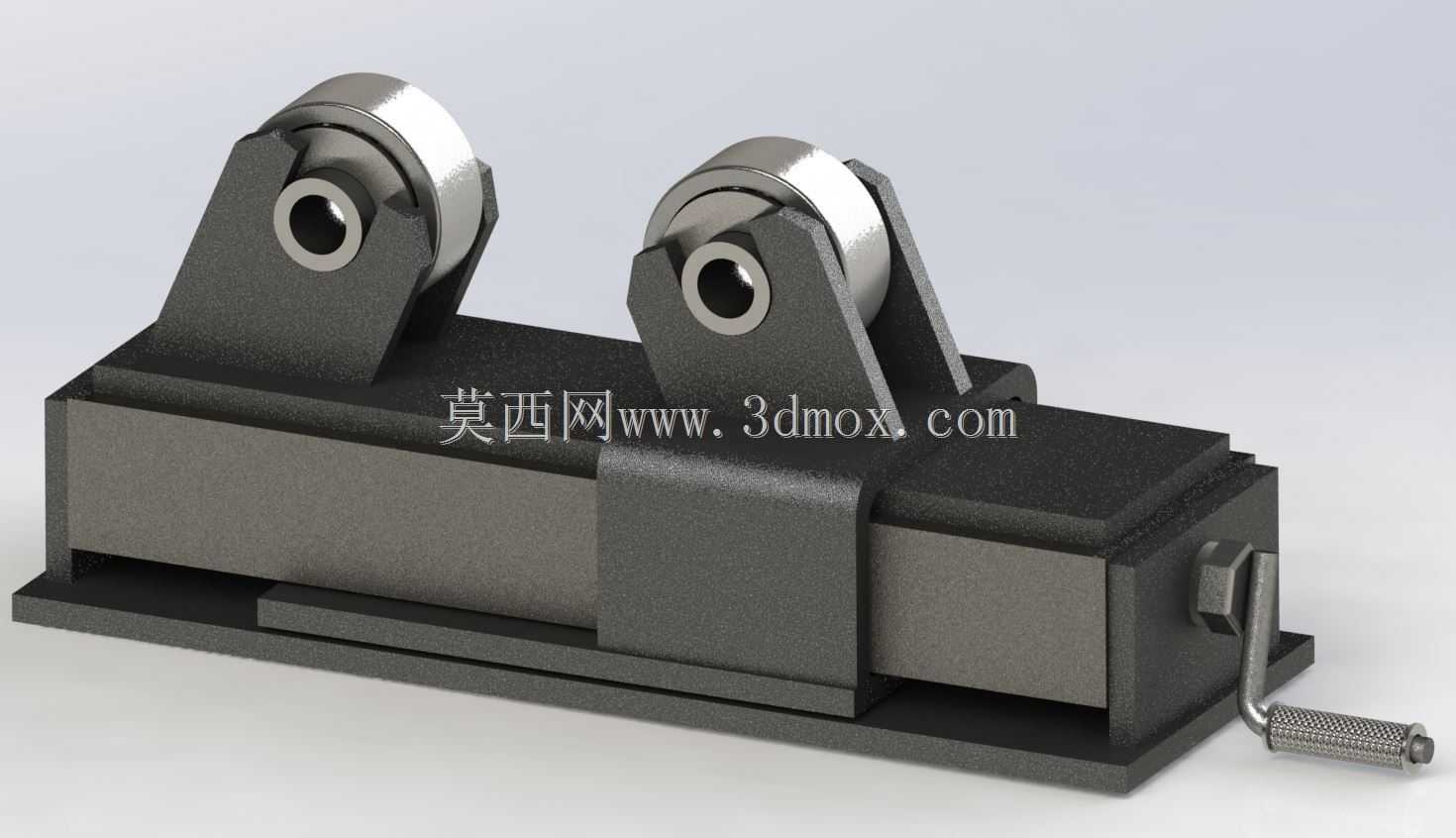

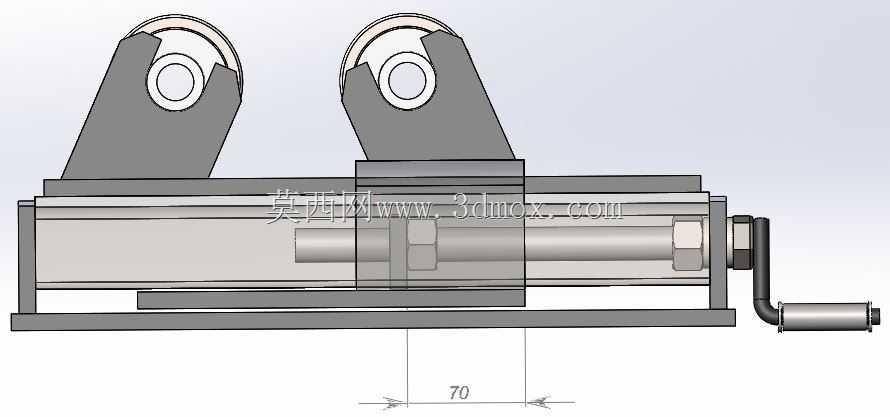

在车间焊接长轴类、筒形回转工件的场景里，这类可调滚轮架是一线操作工人离不开的辅助工装，不用额外搭配复杂的动力驱动，单靠人工转动工件就能完成环缝焊接、堆焊作业，相比固定式的V型铁支撑，它的适配范围要宽出不少。整套装置的底座采用整体式矩形钢结构设计，底部是平整的安装基准面，可直接通过压板固定在焊接工作台或者车间地坪的预埋铁板上，安装时不需要额外做复杂的地基处理，两个滚轮支座对称布置在底座的导轨槽内，通过侧边的摇动手柄带动内部的丝杆传动，就能同步调整两个滚轮之间的中心距，适配不同直径的回转工件，调整过程中两个支座的对中性靠丝杆的正反牙螺纹保证，不会出现偏移错位的情况。滚轮部分采用外包耐磨橡胶的钢制轮芯结构，轮芯内部装配了深沟球轴承，转动时的阻力很小，人工推动工件转动时不会出现卡滞、打滑的问题，橡胶外层还能避免工件表面被硬接触划伤，尤其是针对表面已经做过预处理的精加工筒件，能有效减少装夹带来的表面损伤。滚轮支座的立板采用加厚钢板焊接而成，和下方的滑动座之间做了三角筋加强，承受较重工件时不会出现立板变形的问题，滑动座和底座导轨之间采用间隙配合，日常维护时只需要定期在导轨面涂抹润滑脂，就能保证调整动作顺畅，不会因为焊渣飞溅卡入滑动缝隙导致调整失灵。设计这套结构的时候，特意把丝杆的操作端布置在装置的侧方，操作人员站在焊接工位的侧面就能完成间距调整，不用探身到工件下方操作，避免了高温焊渣掉落烫伤的风险，整体的高度控制在常规焊接作业的舒适操作区间，工件架上去之后焊缝位置刚好和操作人员的站姿视线齐平，不用长时间弯腰或者抬手作业，能有效降低长时间焊接的劳动强度。整套装置没有复杂的电控元件，纯机械结构的可靠性很高，在车间多尘、焊渣飞溅的恶劣工况下也能长期稳定工作，不会出现电路故障导致的停机问题，针对小批量多规格的筒件、轴件焊接作业，这种手动可调的滚轮装置比大型电动滚轮架的灵活性更高，转场移动也更方便，两个工人就能抬着转移到不同的作业点位，不需要借助起重设备。滚轮的轮缘做了小角度的锥度设计，工件转动时能自动保持对中，不会在转动过程中出现轴向窜动，保证环缝焊接的位置精度，堆焊作业时也能让焊道的排布更均匀，不会因为工件窜动导致焊道重叠或者漏焊的问题。
