双铲斗轮式装载机三维设计作品

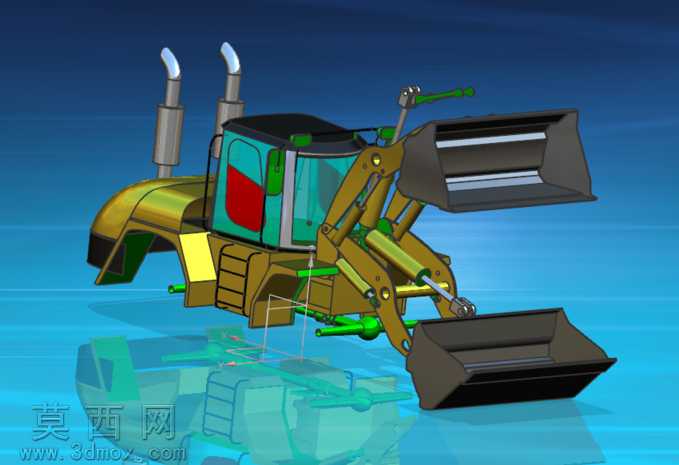

本作品为双工作装置轮式装载机的三维数字化设计成果，建模阶段依托NX平台完成全参数化结构搭建，首先从整机布局基准入手，确定前后车架铰接点、动力舱位置、驾驶室安装位以及前后两套装载工作装置的运动轨迹基准，确保各部件装配关系符合工程实际逻辑。建模过程中对驾驶室做了细节还原，包含曲面成型的全景挡风玻璃、侧部红色装饰面板、顶部防护结构以及两侧后视镜安装位，动力舱部分还原了双立式排气烟囱、舱体曲面蒙皮、后部散热格栅结构，对轮胎的胎面花纹、轮毂连接结构也做了精细化建模。两套装载工作装置分别布置于车体前后，均包含动臂、摇臂、铲斗、液压油缸组件，建模时严格按照液压机械的运动副约束关系定义各铰接点的转动自由度，还原了油缸伸缩带动动臂举升、铲斗翻转的完整运动逻辑，铲斗部分还原了切削刃板、侧加强筋、斗背弧形结构，确保结构强度设计符合装载作业的受力需求。渲染阶段采用蓝底渐变展示场景，为金属结构件赋予哑光黄工程漆材质，液压杆件赋予亮面镀铬金属材质，驾驶室玻璃赋予半透明带反光的玻璃材质，轮胎赋予黑色耐磨橡胶材质，排气筒赋予高温金属做旧质感，通过光影调整突出整机的结构层次感与曲面流畅度，同时添加水面反射效果增强视觉表现力。设计思路上打破常规单铲斗装载机的布局，采用前后双铲斗配置，可适配不同方向的快速装载作业需求，减少整机转向调整的作业时间，提升狭小场地内的作业灵活性，所有结构件的尺寸比例均参考真实轮式装载机的工程参数做等比例缩放，液压管路的走向、铰接点的销轴结构都做了还原，既保证了三维模型的视觉展示效果，也具备结构原理演示的实用价值，可用于工程机械结构教学、装载设备方案展示等场景。
