卧式躺车流线型防护整流罩结构设计

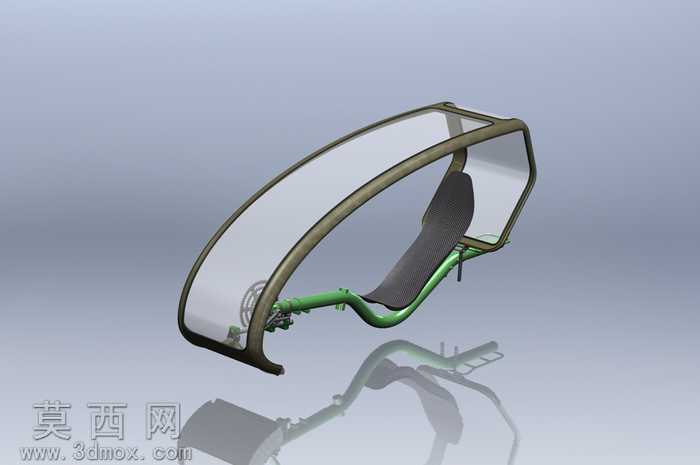

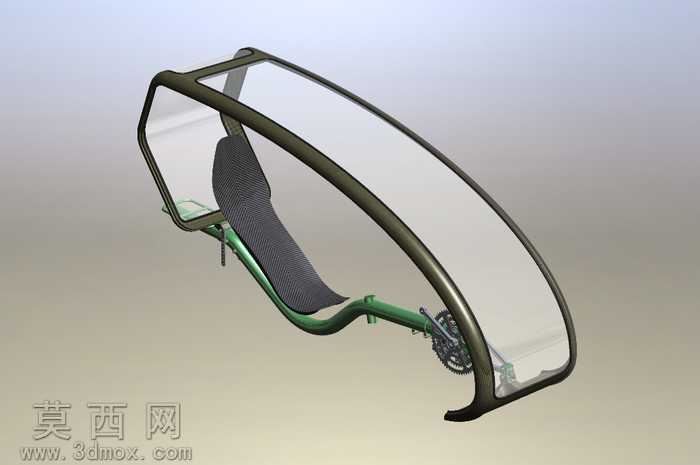

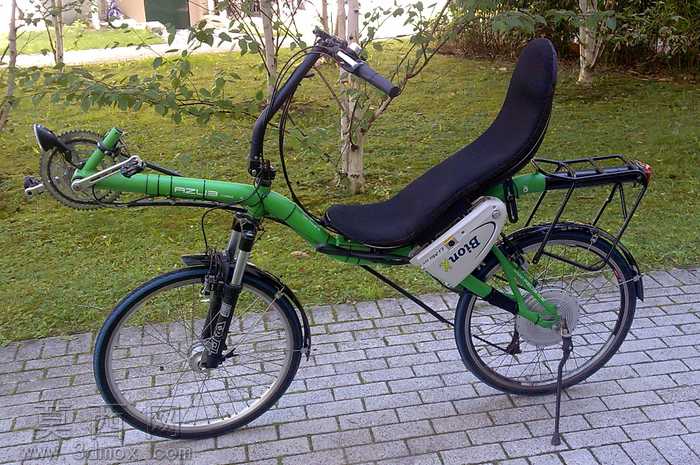

本作品为适配AZUB-Max卧式躺车打造的防护整流罩三维设计，建模阶段以卧式躺车的车架轮廓、骑行坐姿边界为核心基准，先通过草绘勾勒整流罩的整体流线轮廓，结合躺车低趴骑行的姿态特征，确定罩体从前轮上方延伸至骑行者背部后方的整体覆盖范围，确保既不会干涉脚踏转动、车把转向的运动行程，也不会对骑行者上下车造成阻碍。建模过程中采用曲面建模与实体建模结合的方式，外罩的流线曲面通过多组截面曲线放样生成，反复调整曲面的曲率过渡，让罩体从前端窄小的导风段平滑过渡到中部容纳骑行者上半身的宽幅段，再收窄至尾部的导流段，全程规避曲面的突兀折角，保证气流能够顺着罩体表面顺畅流动，降低骑行过程中的风阻。材质设置上，外罩的框架部分选用哑光深金属质感材质，模拟轻量化合金车架的视觉效果，透明风挡区域设置为高透低反射的聚碳酸酯材质，既还原透明板材的通透质感，也添加了轻微的环境反射效果提升真实度，内部贴合车架的座椅区域设置为带细密编织纹理的防滑织物材质，还原躺车座椅的防滑支撑特性，车架连接部位设置为磨砂金属质感，区分不同部件的材质差异。结构设计上，整流罩通过多组连接点位固定在躺车主架上，前端预留了前轮转向的活动间隙，侧下方留出了脚踏曲柄完整的转动空间，罩体底部做了内收处理，避免骑行过程中剐蹭地面，透明风挡区域做了符合人体工程学的倾角设计，能够在骑行时为骑行者遮挡正面来风与飞溅杂物，同时不会遮挡前方骑行视线。设计思路围绕易适配、低风阻、高实用性展开，没有采用过于复杂的异形结构，整体造型简洁流畅，既可以为卧式躺车提供骑行防护，也能通过流线外形优化空气动力学表现，降低长距离骑行时的风阻消耗，同时规整的曲面结构也降低了后续实物制作的开模与加工难度，适配卧式躺车休闲骑行、长途骑行的使用需求。
