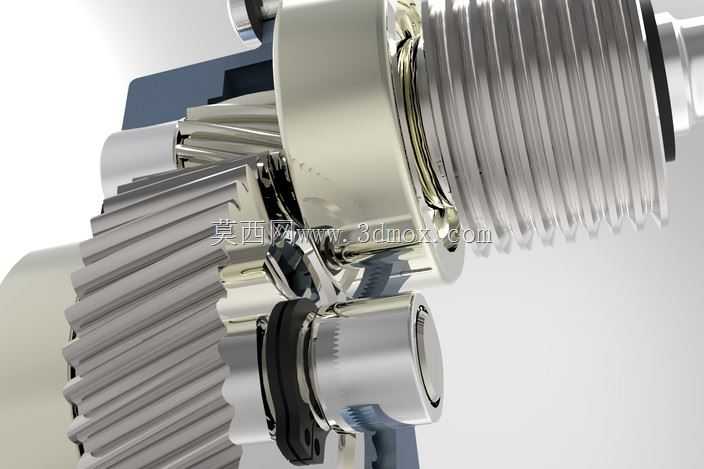

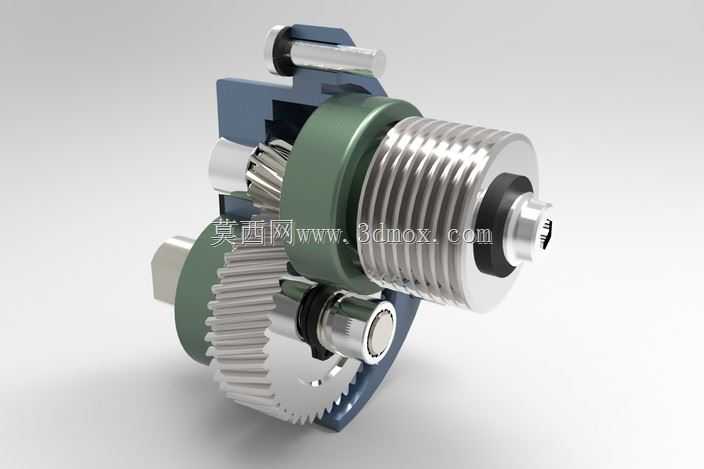

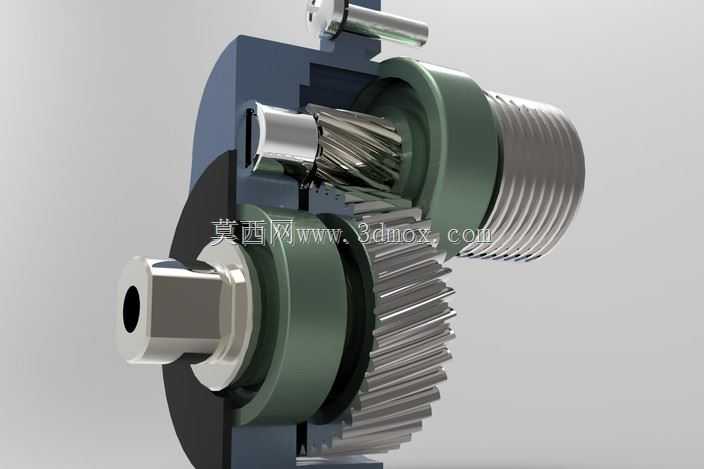

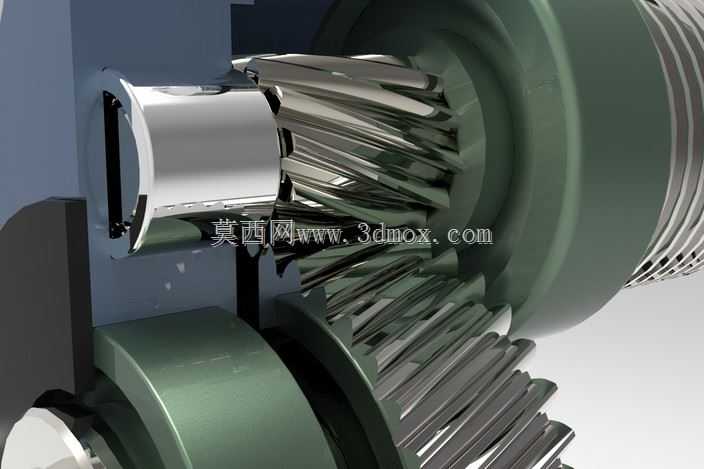

斜齿轮啮合结构变速箱三维设计

这套变速箱结构聚焦重载传动场景下的动力变速需求，核心采用斜齿轮啮合传动方案，相比直齿传动具备更高的重合度，传动过程中齿面接触是渐进式切入切出，能有效降低啮合冲击与运行噪音，适配机床主轴传动、工程机械动力输出、工业输送线驱动等需要平稳变速的工况场景。从实际功能来看，该结构可通过不同齿数齿轮副的搭配，实现输入轴与输出轴间多档位转速扭矩转换，在输入转速恒定的工况下，为下游执行端提供不同区间的转速输出，同时放大输出扭矩以匹配重载负载的启动与运行需求。设计过程中优先考虑了齿面受力均匀性，斜齿轮的螺旋角选取兼顾了轴向力控制与传动平稳性，避免轴向力过大导致轴承负载超限，同时在齿轮啮合区域预留了充足的润滑容腔，可容纳润滑油实现齿面持续润滑，降低长期运行的齿面磨损速率。安装边界层面，箱体的轴承安装孔位采用同轴度公差约束，保证两根平行传动轴的装配精度，避免轴系偏斜导致的齿轮偏载、齿面局部点蚀问题；输入输出轴的轴伸尺寸、键槽规格均匹配通用工业传动的连接标准，可直接对接标准联轴器、带轮等传动连接件，无需额外做转接结构设计。箱体外部的加强筋布局沿着轴系受力方向排布，既可以提升箱体整体刚性，抑制传动过程中的箱体共振，也能控制箱体整体重量，避免不必要的材料冗余。齿轮副的侧隙设计预留了合理的热膨胀余量，在长期满负荷运行导致油温升高、零件产生热变形时，不会出现齿面卡滞、啮合过紧导致的传动效率骤降问题。轴系上的定位台阶尺寸经过校核，可对齿轮、轴承实现轴向精准定位，避免运行过程中齿轮窜动导致的啮合位置偏移，同时轴承选型匹配了斜齿轮传动产生的径向与轴向复合载荷，保证轴系在额定负载下的长期运行寿命。
