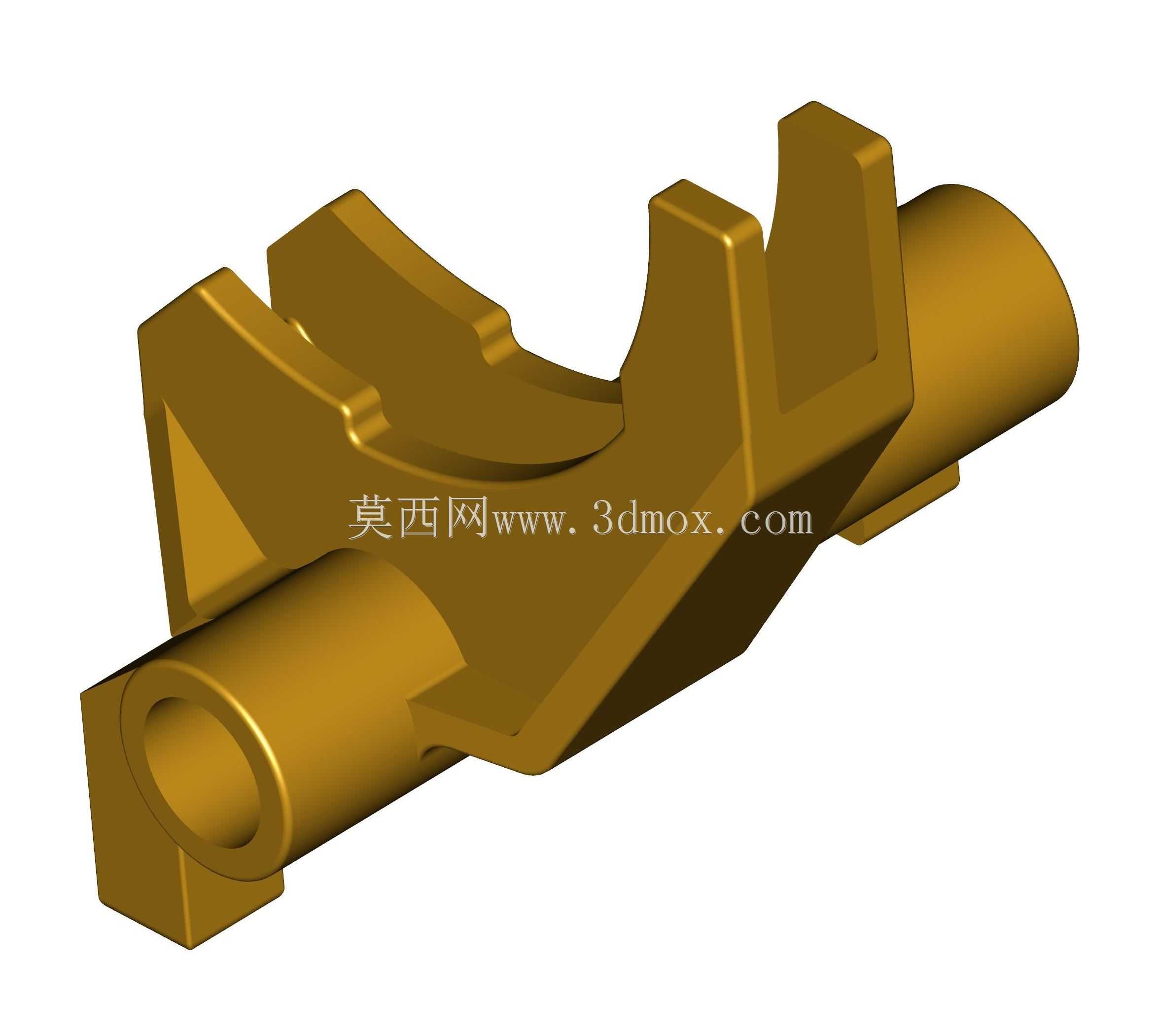

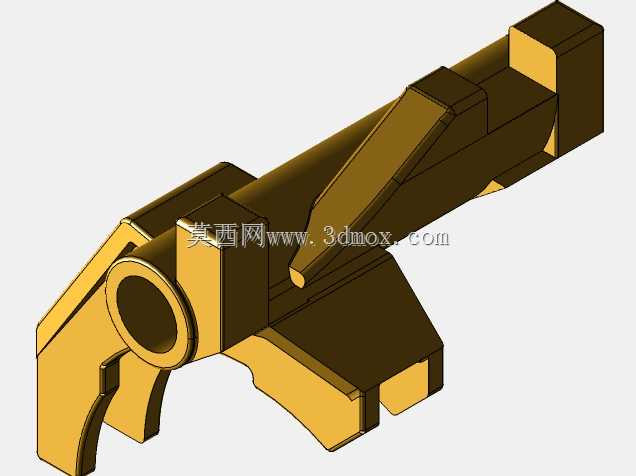

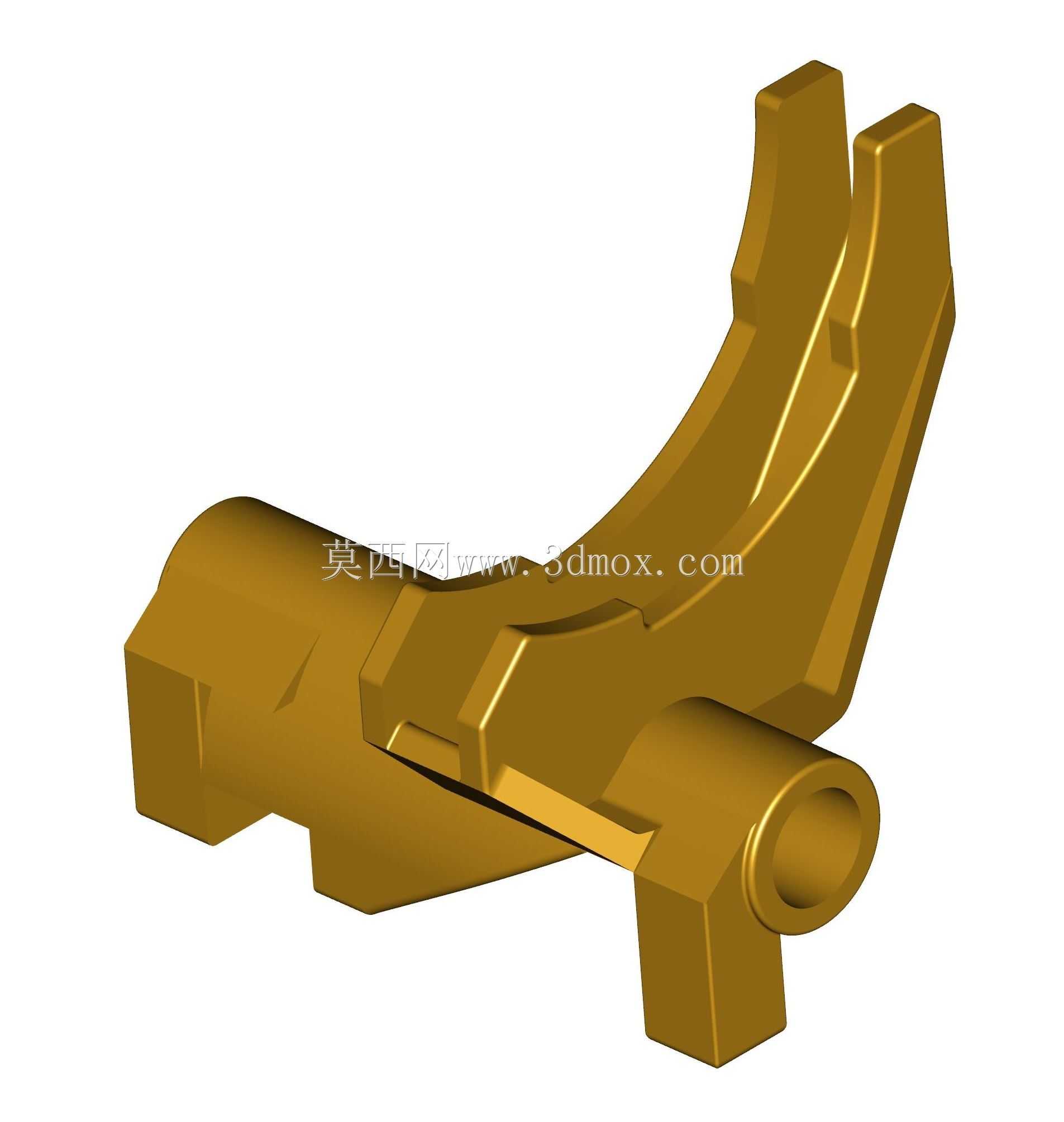

迷你车型一二档变速箱换挡拨叉结构

这款换挡拨叉主要适配带杆式变速箱的经典迷你车型，负责变速箱内1档与2档的档位切换动作，是手动换挡机构里直接推动同步器齿套移位的核心执行零件。从实际装车场景来看，这类拨叉长期处于变速箱油浸润的工作环境，工作时需要承受换挡力带来的弯曲载荷与滑动摩擦，因此结构设计上优先保证受力路径的合理性，避免换挡过程中出现卡滞、变形甚至断裂的问题。

从结构设计思路来看，拨叉的叉脚部位采用弧形贴合面设计，工作时叉脚内侧面与同步器齿套的环形槽配合，换挡动作触发时，拨叉绕安装轴的固定轴线摆动，推动同步器齿套沿轴向滑动，实现对应档位齿轮的啮合锁止。拨叉的安装轴孔部位做了加厚加强处理，轴孔与拨叉主体的过渡区域采用大圆角过渡，避免应力集中，这是因为换挡时的输入力直接作用在拨叉头的驱动槽位置，力会从驱动端传导到两个叉脚，过渡区域如果存在锐角或者壁厚突变，长期交变载荷下很容易出现疲劳裂纹。

安装边界方面，拨叉的轴孔与变速箱内的固定拨叉轴采用间隙配合，保证摆动过程中无卡滞，配合间隙控制在满足润滑油膜形成的合理区间，既不能间隙过大导致拨叉摆动旷量，引发换挡入位不准、脱档的问题，也不能间隙过小导致热胀后出现卡滞。叉脚的工作端面做了适配同步器齿套槽宽的尺寸控制，两个叉脚的平行度、与轴孔轴线的位置度都有严格的形位公差要求，保证推动齿套时两侧受力均匀，不会出现齿套偏斜导致的同步器磨损加剧、换挡卡滞的问题。拨叉的整体轮廓做了避让设计，摆动行程范围内不会与变速箱内的齿轮、轴类零件发生运动干涉，拨叉背部的减重结构在保证整体结构强度的前提下，降低了零件自身重量，减少换挡过程的运动惯量，让换挡手感更清晰干脆。

在实际维修与配件选型场景中，这类拨叉的磨损主要集中在叉脚与同步器齿套接触的工作面，以及轴孔与拨叉轴配合的内孔面，当磨损量超过设计阈值后，会出现换挡旷量、档位挂入不到位、行驶中脱档的故障，因此建模时对这两个配合面的尺寸精度还原度要求较高，需要准确还原配合面的轮廓尺寸、形位公差基准，才能满足配件仿制、变速箱维修建模、换挡机构运动仿真的使用需求。
