发动机电机板分体式3D打印成型模具

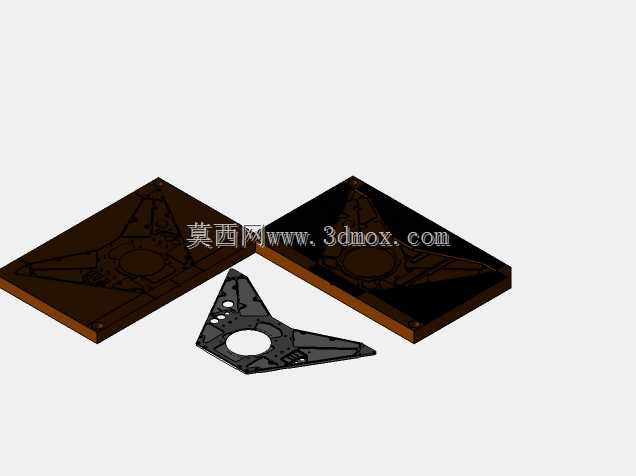

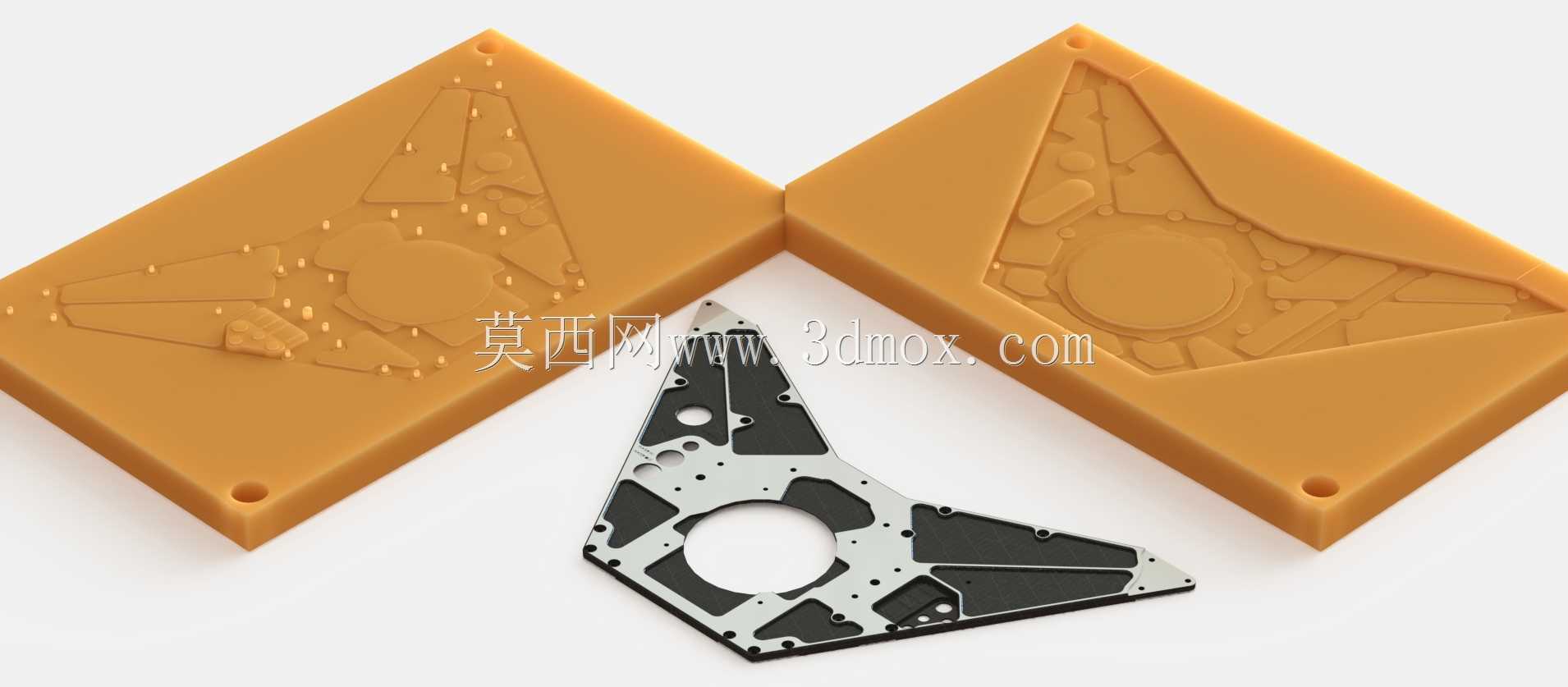

这套模具针对发动机配套电机板的小批量试制场景开发，适配桌面级及工业级FDM、光固化3D打印设备的成型工艺，无需传统开模的复杂工序，可快速完成异形结构板材的样件打样与小批量生产。从实际使用场景来看，这类模具主要服务于动力系统研发阶段的结构验证环节，当研发团队需要验证电机板的安装适配性、结构强度时，无需等待金属冲压模具的长周期加工，通过3D打印制作这套模具即可快速浇注或压合出符合尺寸要求的样件，大幅缩短研发迭代周期。模具采用上下对开的分体式结构设计，分型面完全贴合电机板的异形轮廓，合模后型腔与目标制件的外形偏差控制在0.1mm以内，能够精准复现电机板上的安装孔位、减重槽、加强筋等细节结构，避免后续样件出现尺寸超差需要二次修整的问题。模具本体的边角处设置了定位销孔，合模时可通过配套定位销快速对准，防止上下模错位导致制件出现飞边、错台等缺陷，四个角位的沉头孔可直接通过螺栓完成锁模，适配手动压合、小型气压压合等多种压合工况，无需额外定制模架即可独立使用。从安装边界来看，单块模体的外形尺寸适配多数桌面级3D打印机的成型平台，无需拆分打印即可一次成型，模体边缘预留了10mm宽的操作边，方便开模时撬动分离，不会损伤型腔表面。型腔内部针对电机板的圆形安装位做了0.2mm的脱模斜度处理，异形加强筋位置做了圆角过渡，既保证制件成型后能够顺利脱模，也避免3D打印过程中出现支撑难去除、表面粗糙度不达标的问题。这套模具的设计思路完全围绕快速试制的需求展开，摒弃了传统金属模具复杂的流道、冷却系统结构，在保证成型精度的前提下尽可能简化模体结构，降低3D打印的制作难度与材料消耗，同时模体采用的分体结构也方便后续对局部型腔进行修改，当电机板设计出现小范围调整时，只需重新打印对应半模即可，无需整套模具重做，能够很好适配研发阶段频繁改型的使用需求。在实际使用中，这套模具可适配光敏树脂、低熔点合金、复合材料板材等多种成型材料，压合或浇注完成后开模即可取出完整制件，成型后的电机板可直接用于安装孔位匹配测试、周边部件干涉检查等验证环节，完全满足研发阶段的样件使用要求。
