食品级硅胶馅饼盘成型模具结构设计

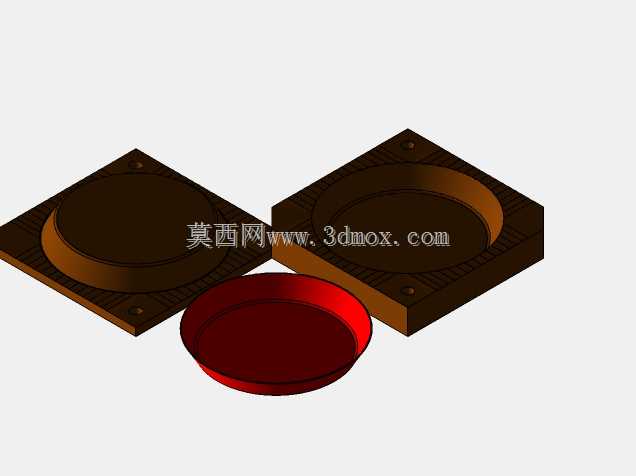

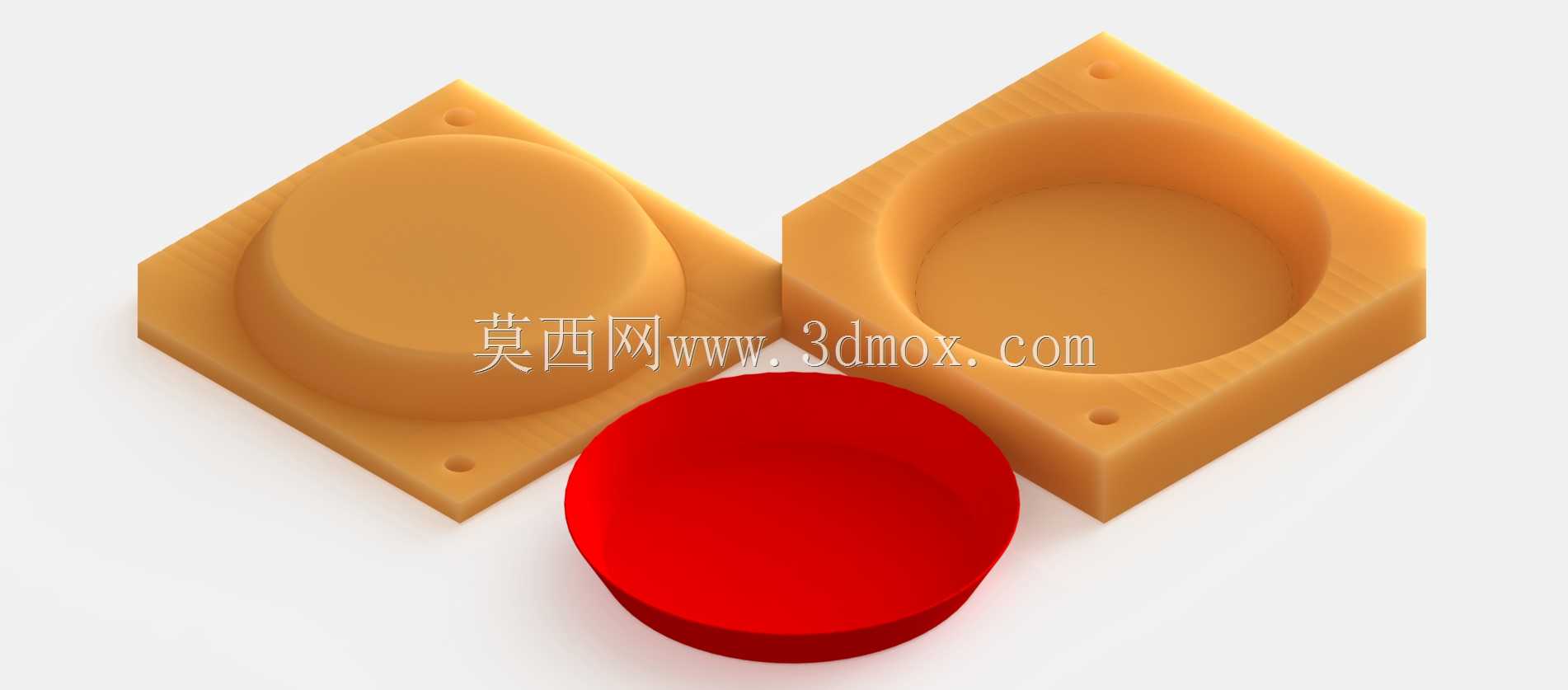

这套模具主要面向小型烘焙器具生产、家庭DIY食品制作场景，用于一体成型带围边的硅胶馅饼盘，适配日常烘焙、速冻馅饼预制、餐饮门店小批量点心制作的使用需求，可直接通过桌面级FDM3D打印机打印制作模芯，配合食品级硅胶浇注工艺完成成品制作，无需复杂的机加工工序，小批量试制阶段的改型成本极低。从结构设计逻辑来看，整套模具采用上下模对合的分体式结构，方形模座的四个角位预留了定位小孔，合模时可通过定位销实现精准对位，避免硅胶浇注过程中出现错边、壁厚不均的问题，模腔内部做了0.5度的脱模斜度，硅胶固化后可直接顶出，无需额外喷涂脱模剂也能顺利取件，不会破坏馅饼盘的边缘完整性。模座整体采用方形外轮廓设计，边长控制在120mm范围内，模腔深度为25mm，成型出的馅饼盘壁厚均匀控制在2mm，既保证了硅胶盘的柔软度可顺利脱模盛取馅饼，又有足够的支撑强度，盛放带汤汁的馅料时不会出现软塌变形。上模的凸台结构与下模的凹腔尺寸做了精准的公差配合，单边间隙控制在2.1mm，刚好预留出硅胶材料的成型厚度，合模后多余的硅胶会从模座边缘的溢料槽排出，无需后续大量的飞边修剪工序，降低后处理的人工成本。在实际使用场景中，这套模具既可以用于食品级硅胶的常温浇注成型，也可适配低温加热固化的硅胶材料，模座的方形结构可以直接固定在通用的工作台台钳上，浇注过程中不会出现移位，四个角的安装孔也可以配合螺丝将模具固定在简易的浇注工作台上，适配小批量连续生产的需求。设计过程中特意将模腔的边缘做了R2的圆角过渡，没有尖锐的直角结构，一方面避免3D打印过程中出现应力集中导致模座开裂，另一方面成型出的硅胶馅饼盘边缘光滑无毛刺，使用时不会划手，也不容易残留食物残渣，便于日常清洗。针对3D打印的工艺特性，模座的所有面都做了无悬空设计，打印时无需添加支撑结构，直接采用PLA或者食品级PETG材料即可打印，打印完成后仅需简单打磨模腔表面就能直接用于浇注，大幅缩短了模具的制作周期，相比传统的金属机加工模具，制作成本仅为其几十分之一，非常适合新品研发阶段的结构验证、小批量定制化烘焙器具的生产。模具的分体式结构也便于日常存放，上下模可以叠放收纳，占用的储物空间极小，对于小型烘焙工作室、家庭DIY爱好者来说，不需要配备大型的注塑设备，仅需一台普通的桌面3D打印机就能完成模具制作，后续仅需采购食品级硅胶原料即可生产成品，准入门槛极低。
