爱好者自制飞刀硅胶注塑成型模具

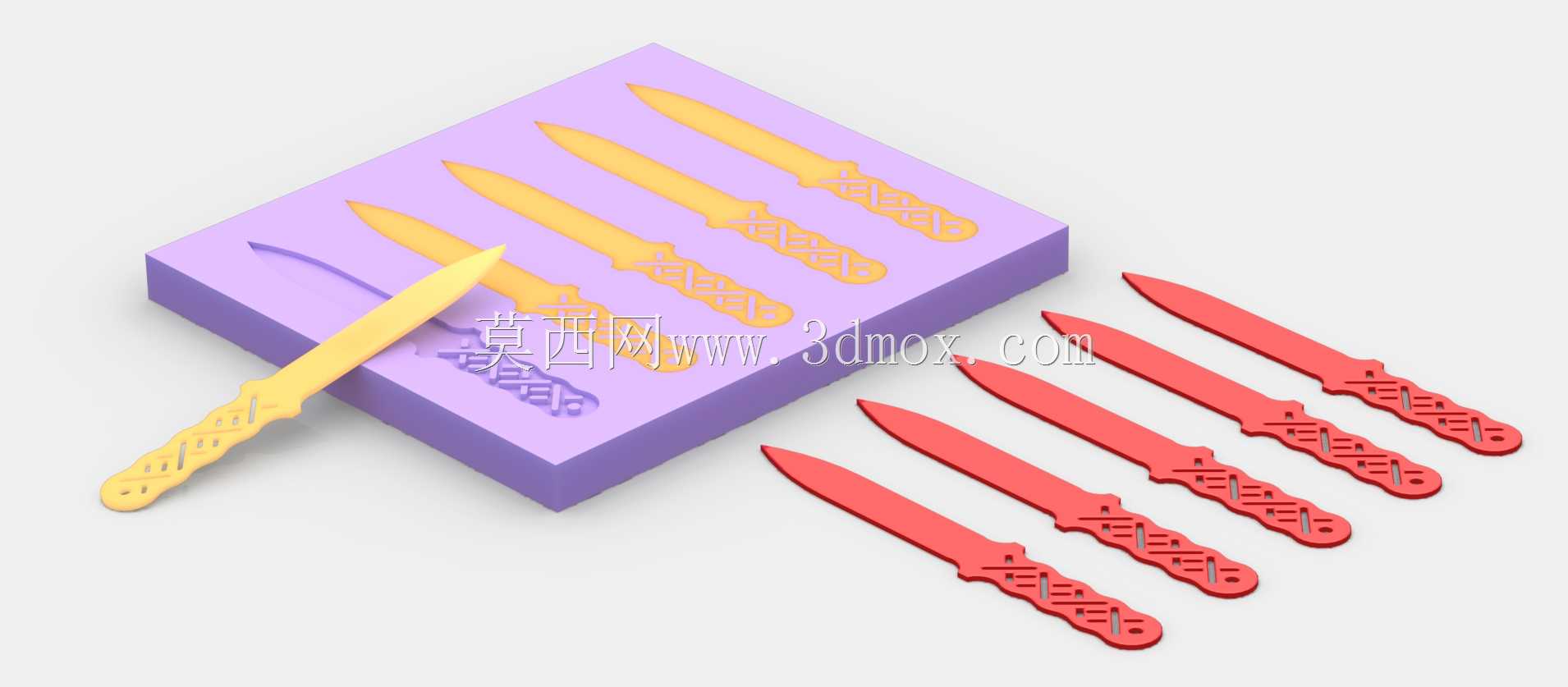

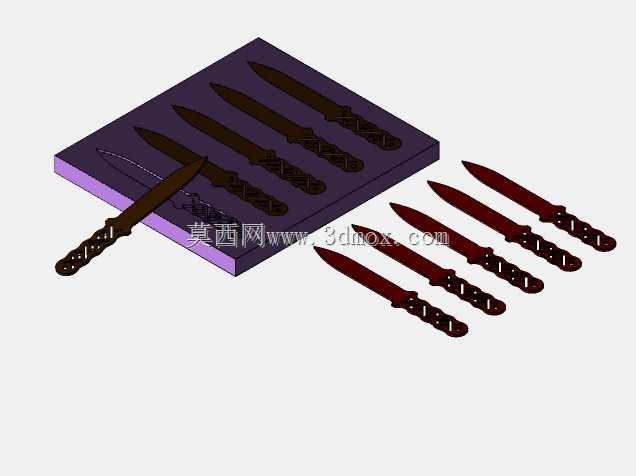

这套模具面向手工爱好者小批量制作塑料飞刀的场景设计，核心采用硅胶模腔结构，适配低压注塑与简易浇注工艺，无需大型工业注塑设备即可完成飞刀零件的成型作业，适合个人工作室、创客空间这类非量产场景使用。模腔采用阵列排布设计，单次合模可成型六把飞刀，模腔轮廓完全匹配飞刀的外形曲线，从刀尖的锐角过渡到刀柄的防滑纹理区域，都做了等距的模腔壁厚预留，保证注料后各部位冷却速率均匀，避免出现缩痕、缺料的成型缺陷。设计阶段优先考虑了3D打印加工模芯的可行性，模架整体采用方正的块体结构，无复杂倒扣结构，打印时无需添加过多支撑，拆件后仅需简单打磨即可完成模架装配，模腔边缘做了1.5度的拔模斜度，成型开模时可以顺畅取出成品，不会刮伤飞刀表面的纹理细节。飞刀本体的设计兼顾了把玩安全性与造型还原度，刀尖做了0.3mm的圆角钝化处理，避免成型后锐边划伤使用者，刀柄区域的镂空防滑纹理直接在模腔上做了凸起成型，注料后一次成型无需后续二次加工，每把飞刀的成型尺寸控制在120mm总长、18mm最大柄宽，厚度统一为3mm，模架整体外形尺寸为150mm*120mm*30mm，放置在普通桌面工作台即可完成注料、固化、开模的全流程操作，不需要额外的安装固定结构，适配普通手工夹具就能完成合模锁紧。模腔的进料口设置在模架侧边的分型面位置，采用侧浇口结构，注料时可以让硅胶或者液态塑料从飞刀的柄部平稳填充到刀尖位置，避免卷气产生气泡，浇口残留位置设计在刀柄末端，打磨去除后不会影响飞刀的整体外观。这套模具除了可以成型塑料飞刀，更换注料材质后也可以用于浇筑低熔点合金、树脂类材质的飞刀制品，模腔的耐温上限适配120摄氏度以内的固化温度，满足常规手作材料的加工需求，模架的分型面做了0.1mm的贴合精度控制，合模后不会出现飞边过大的问题，减少后续修整的工作量。
