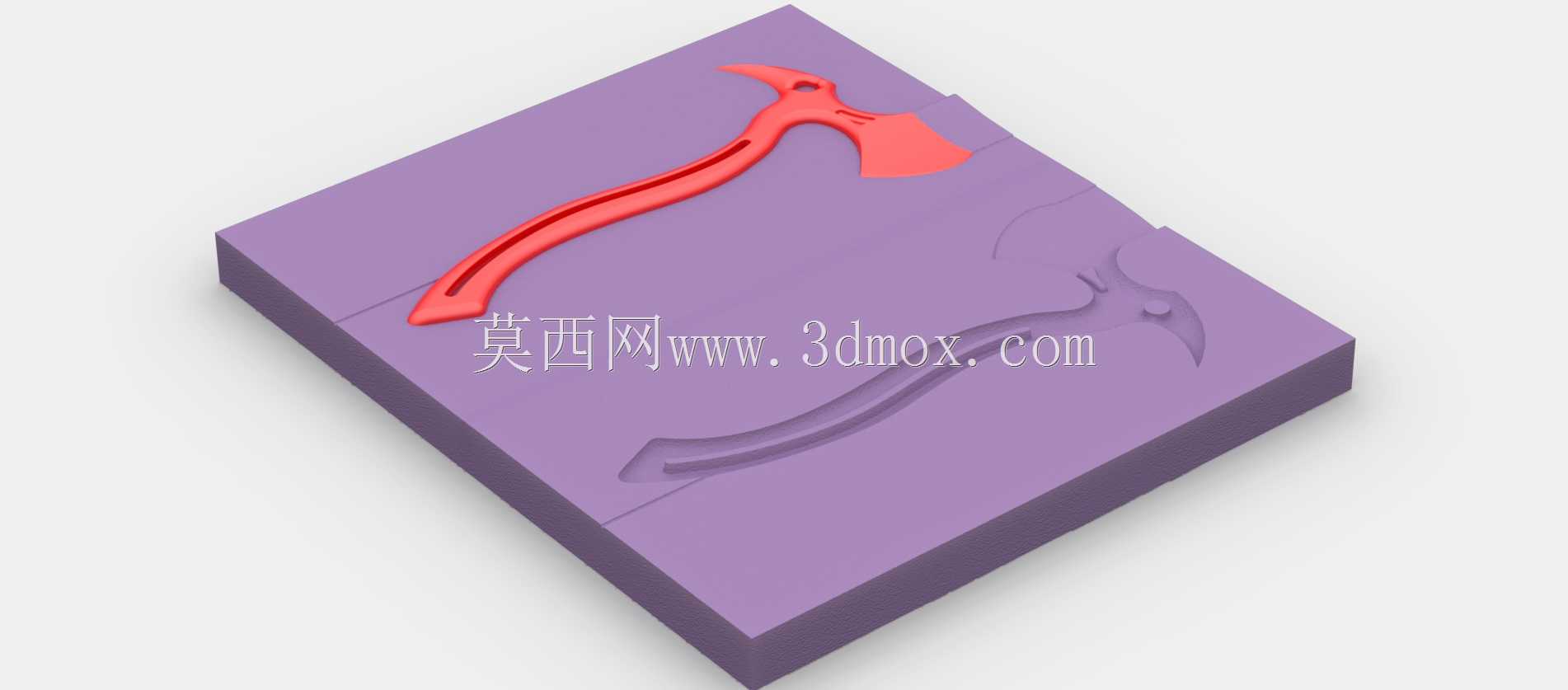

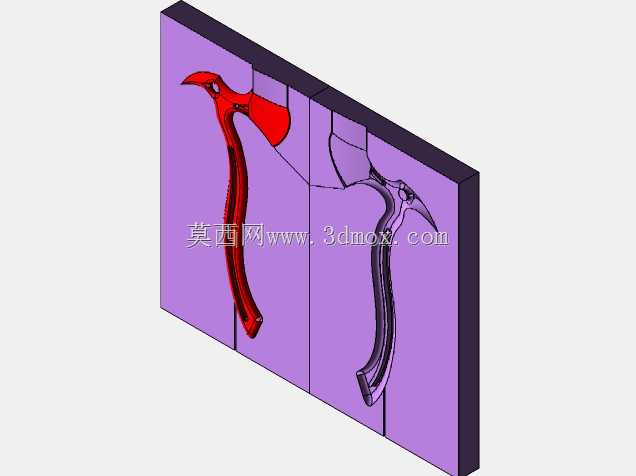

斧头橡胶成型模具结构设计

这套模具主要服务于户外工具、五金刃具生产场景，针对斧头类手持工具的橡胶包覆件成型需求开发，适配中小批量橡胶制品的模压生产工序，可直接安装于常规平板硫化机台完成作业，无需额外定制专用工装夹具。模具型腔完全复刻斧头成品的外部轮廓，从斧刃切削段到斧柄握持段的曲面过渡均做了等距偏移处理，预留出橡胶硫化成型的均匀壁厚，避免出现局部缺胶、壁厚不均导致的成品握持手感差异问题。设计阶段先通过实物逆向获取斧头的完整三维点云数据，再对分型面做阶梯式错位处理，合模时可自动定位导向，无需额外加装定位销即可保证上下模的同轴度，减少合模调试的辅助时间。模具的安装边界适配常规200吨级平板硫化机的工作台面尺寸，上下模的加热孔位间距匹配设备标准热流道接口，无需对现有生产设备做改造即可直接投产。型腔表面做了抛光镀铬处理，降低橡胶脱模时的粘附力，斧头柄部的防滑纹理区域在型腔加工时采用精雕工艺一次成型，避免后续二次加工破坏纹理的连续性。模具的浇口开设在斧柄尾部的非外观面位置，硫化成型后浇口残留可通过简单打磨去除，不会在斧头握持面留下加工痕迹，保证成品外观完整性。排气槽开设在斧刃尖端与斧柄弯曲段的死角位置，深度控制在0.02mm，既可以保证硫化时型腔内空气顺利排出，避免成品出现气泡缺陷，又不会出现溢胶过厚增加后续修边工作量的问题。上下模的合模间隙控制在0.03mm以内，可适配邵氏硬度60-80度的各类橡胶原料，满足不同使用场景下斧头橡胶包覆件的硬度需求，比如林业伐木用斧头需要偏硬的橡胶材质提升抗冲击性能，家用应急斧头可选用偏软的橡胶材质提升握持缓冲性。模具的脱模斜度顺着斧头的曲面走向设置，整体斜度控制在1.5度，既不会影响成品尺寸精度，又能保证硫化完成后成品可顺利从型腔脱出，不会出现粘模拉坏成品表面的问题。
