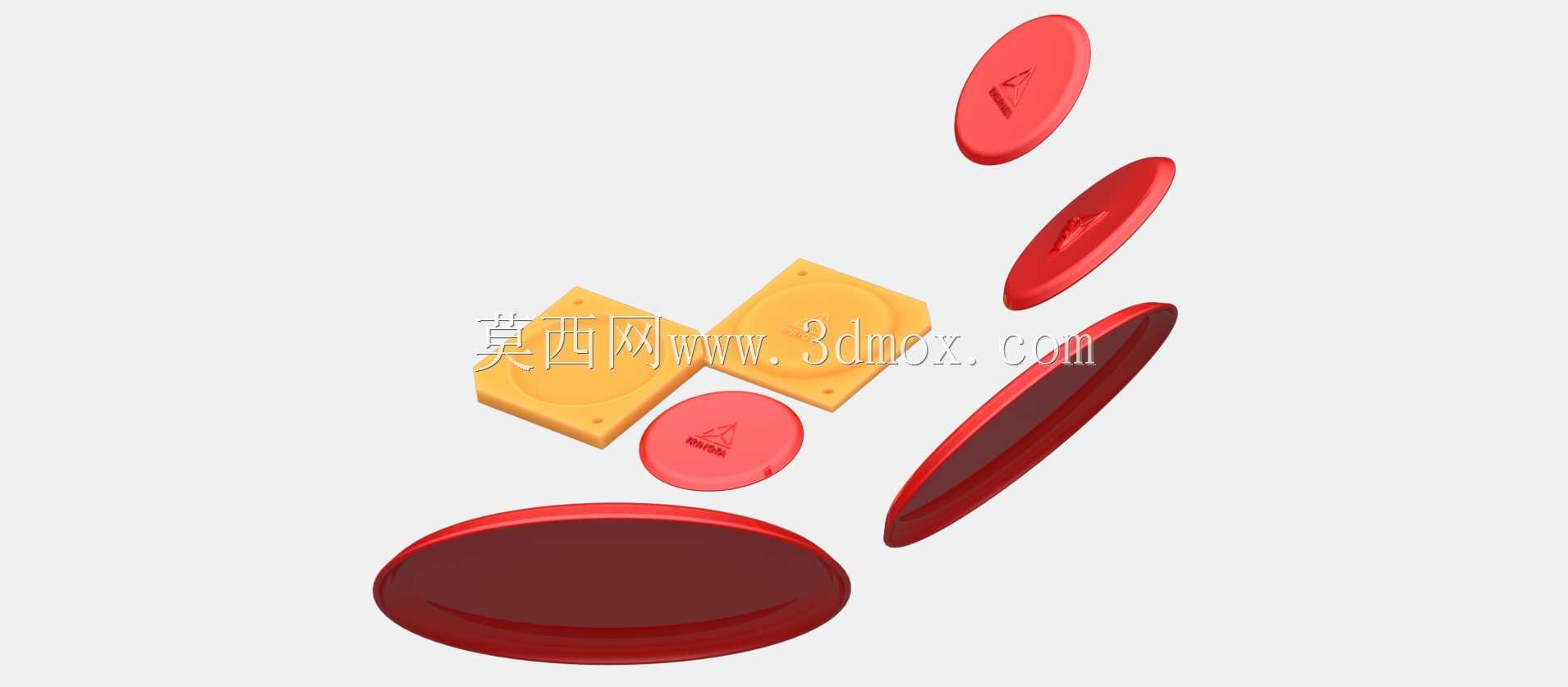

定制飞盘3D打印成型模具结构设计

这套模具结构主要服务于小批量定制飞盘的快速成型场景，适配桌面级FDM3D打印设备的加工边界，不需要传统注塑模的复杂流道与冷却系统设计，核心是通过上下模的精准合模定位，完成飞盘盘面纹理、边缘弧度的一次成型。从实际使用场景来看，这类模具多用于文创周边定制、小众运动俱乐部的个性化飞盘打样，不需要开钢制模的高成本投入，单次打印模具后即可通过浇筑或热压方式完成小批量飞盘制作，适配小批量、多款式的柔性生产需求。

设计思路上优先考虑了3D打印的成型特性，模腔边缘做了1.5度的脱模斜度，避免打印过程中出现支撑残留影响飞盘表面光洁度，上下模的定位柱采用了间隙配合设计，单边预留0.2mm的装配公差，既保证合模时的定位精度，又不会因为3D打印的尺寸收缩导致合模卡滞。模仁部分的盘面纹理做了0.3mm的凸起深度，既能够在飞盘表面形成清晰的标识压印，又不会因为深度过大导致脱模时出现纹理拉扯破损。

从安装边界来看，整套模具的外形尺寸控制在200mm*200mm*80mm范围内，能够适配绝大多数桌面级3D打印机的成型平台尺寸，不需要额外加装打印扩展配件。模具的进料口设置在上模中心位置，直径10mm，适配常规的热压浇筑进料速度，飞盘边缘的飞边槽设计宽度3mm、深度1mm，能够容纳合模时溢出的余料，减少后续飞盘成品的修边工作量。

功能特性上，这套模具兼顾了不同厚度飞盘的制作需求，通过更换不同厚度的模腔垫片，即可调整飞盘的成品厚度，适配儿童软飞盘、成人专业运动飞盘的不同尺寸要求。模具的合模导向结构做了圆角过渡处理，避免反复开合模过程中出现定位柱的磕碰磨损，整套模具没有复杂的侧抽芯结构，打印完成后只需要简单去除支撑即可投入使用，不需要后续的机加工二次处理，对于小批量定制场景来说，能够大幅缩短从设计到成品的交付周期。实际使用过程中，模具表面不需要额外喷涂脱模剂，依靠3D打印本身的层纹表面特性即可实现顺利脱模，针对PLA、TPU等不同材质的飞盘原料，模腔的表面粗糙度控制在Ra6.3，既不会因为过于光滑导致原料在模腔内流动不均，也不会因为表面过于粗糙造成脱模困难。
