4英寸转2英寸变径管件注塑成型模具

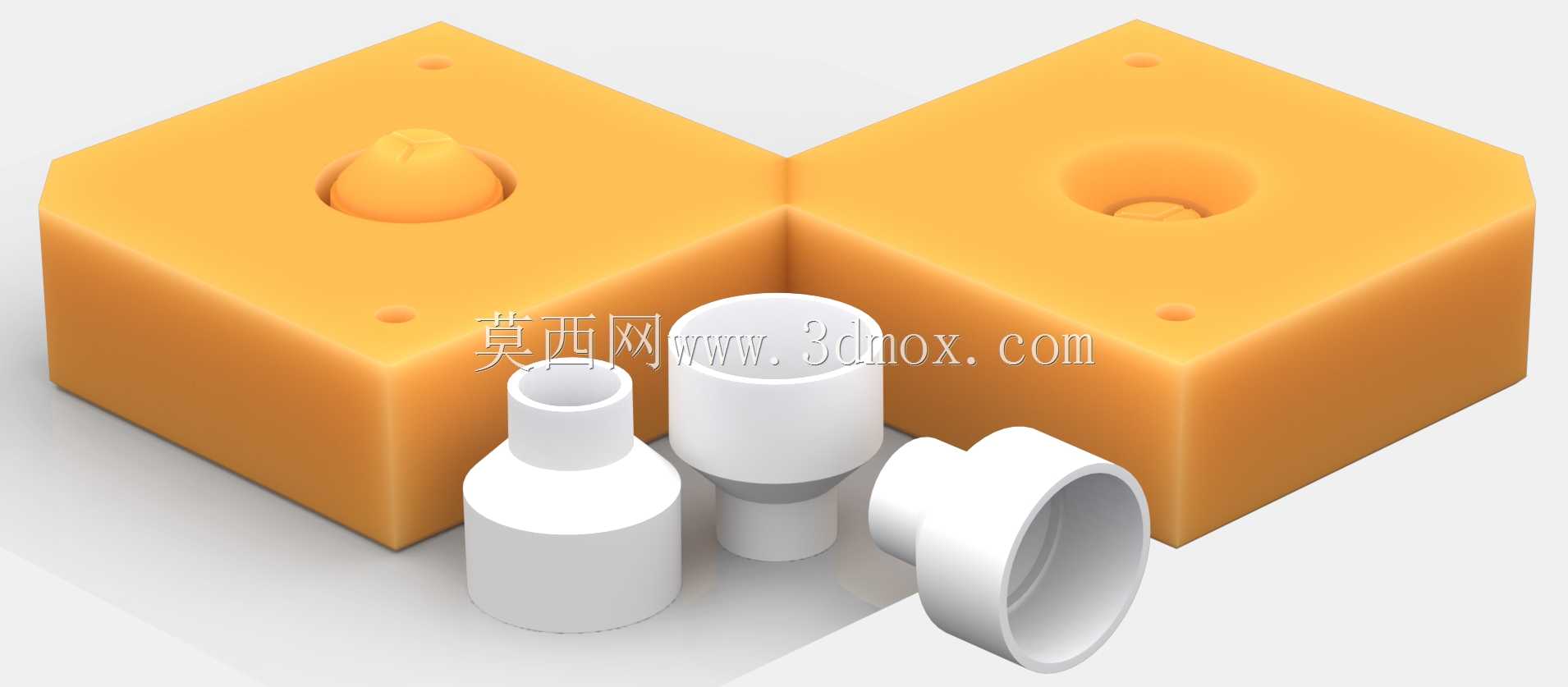

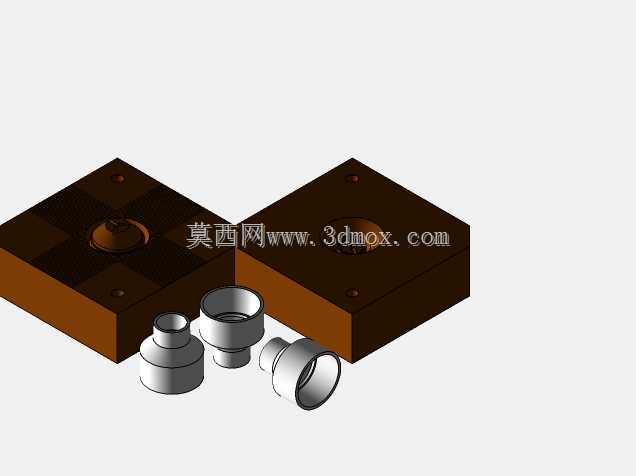

这套模具主要用于民用给排水、家装卫浴管路改造场景下的变径接头生产，适配常见的PVC、PPR类热塑性塑料管件加工，解决不同公称直径管路对接时的转接需求，日常家装中马桶进水转接、厨卫下水变径、户外灌溉管路接驳都能用到对应成品管件。模具采用上下对开的两板模结构，分型面沿管件轴向最大轮廓处设置，开模后可直接取出成型件，无需额外侧抽芯结构，大幅简化了模具加工难度与后期生产的开合模流程。上下模腔分别对应管件的内外轮廓成型，上模型腔加工出管件外表面的阶梯变径曲面，下模芯对应管件的内孔流道结构，合模后型腔的同轴度公差控制在0.05mm以内，避免成型后的管件出现壁厚不均、流道错位的问题，保证管路通流时不会产生额外的流阻。模具边角处设置的四个定位销孔，用于合模时的精准对位，避免上下模错位导致的产品飞边、错台缺陷，销孔与定位销采用H7/h6的间隙配合，既保证合模定位精度，又不会出现卡滞问题。成型的变径管件可实现4英寸与2英寸管径的双向转接，既可以做4英寸管路缩径到2英寸的转接件，也可反向作为2英寸管路扩径到4英寸的连接件，管件两端的接口尺寸完全匹配对应公称直径管材的插接公差，外壁预留的密封槽可加装橡胶密封圈，保证管路连接后的承压密封性能，满足0.6MPa工作压力下的管路使用要求。设计时充分考虑了3D打印快速制模的适配性，模具整体外形为规整立方体，无复杂外凸结构，打印时无需添加过多支撑结构，型腔表面做了0.2mm的脱模斜度处理，打印完成后简单打磨即可直接用于小批量的塑料件浇注生产，适合小批量定制、管路维修应急配件生产的场景，无需开制传统钢模即可快速拿到适配的变径接头，大幅缩短定制配件的交付周期。模具的浇注口设置在管件大端的端面中心位置，熔融塑料从中心注入型腔后可均匀向小端流动，避免出现填充不均、冷隔缺陷，排气槽开设在分型面的小端边缘，深度控制在0.02mm，既能排出型腔内的空气，又不会出现溢料飞边。
