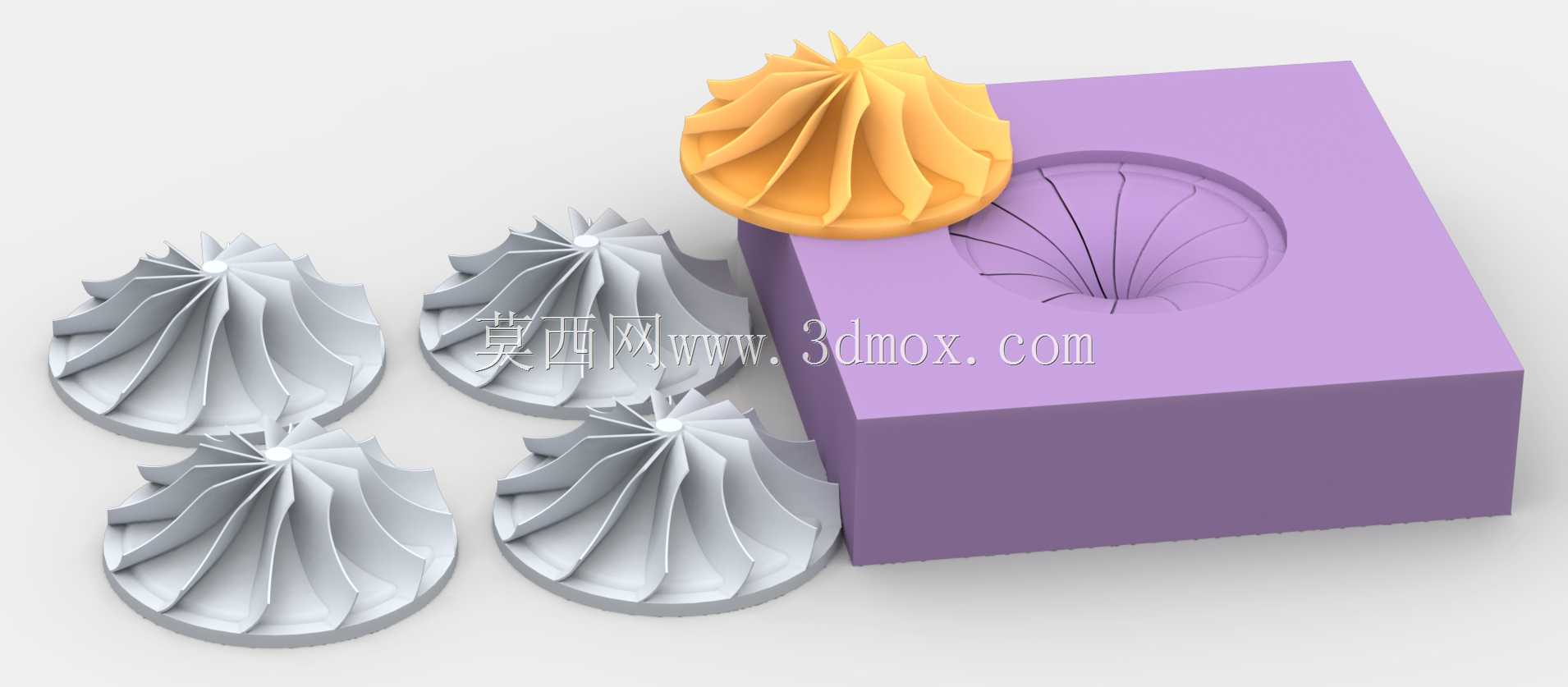

汽轮机叶轮原型测试用注塑模具结构

这套模具结构主要面向小型汽轮机叶轮原型的快速验证场景，在动力机械研发阶段，小比例原型的试制往往需要兼顾成型精度与制作周期，传统机加工单个叶轮叶片曲面的周期长、成本高，采用注塑成型的方式可以在短时间内完成多组样件的制备，满足台架测试中不同工况下的样件损耗替换需求。模具的型腔部分完全匹配叶轮的叶片曲面造型，叶片的扭曲角度、叶根过渡圆角都在型腔中做了等比例还原，合模后型腔的密封边界经过贴合处理，避免注塑过程中出现飞边影响叶片的气动外形精度。模座采用方块式整体结构，安装基准面做了平面度处理，可以直接固定在小型立式注塑机的工作台面上，不需要额外制作转接工装，模座的侧边预留了吊装孔位，方便在不同测试工位间转移安装。设计过程中优先考虑了脱模的顺畅性，叶轮叶片属于薄壁曲面结构，脱模斜度顺着叶片的扭曲走向做了渐变处理，既不破坏叶片的气动外形轮廓，又能保证开模时样件不会被型腔勾住产生变形，进料口设置在叶轮的中心轮毂位置，熔融塑料从中心向四周叶片型腔均匀填充，避免叶片远端出现缺料、熔接痕等缺陷，保证每个叶片的成型密度一致，减少原型测试时因样件本身质量问题带来的数据误差。这套模具成型出的叶轮样件，可以直接装配到小比例汽轮机测试台架上，用于验证不同叶片造型下的气动效率、转速匹配特性，在研发初期不需要开制正式的量产钢模，就能快速拿到可用于功能测试的实物样件，大幅缩短原型迭代的周期。模腔的曲面加工可以通过五轴铣削一次成型，后续只需要对表面做简单抛光就能达到注塑所需的表面粗糙度，模座的边角都做了倒角处理，避免安装调试过程中划伤操作人员，整体结构没有复杂的抽芯机构，日常维护只需要定期清理型腔表面的残留塑料即可，不需要复杂的拆装流程，适合研发阶段小批量样件的快速试制需求。
