心形花瓶注塑成型模具结构设计

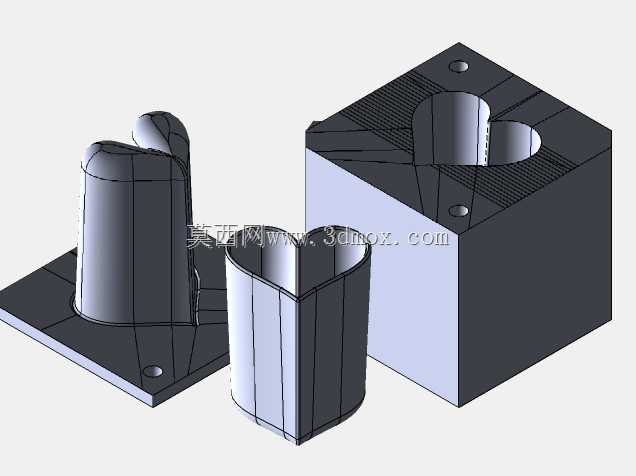

这套模具针对心形截面花瓶的注塑成型需求开发，核心应用场景集中在文创礼品、节日装饰类塑料容器的批量生产环节，适配桌面级注塑设备的安装边界，模架整体采用方正块式结构，上下模合模导向依靠边角处的定位销孔完成，合模行程预留足够的脱模空间，避免成型后瓶体侧壁出现刮蹭损伤。

模具型腔直接加工出心形内凹轮廓，对应花瓶的外部造型，型芯部分匹配花瓶的内部空心结构，进胶点设置在瓶体底部的安装法兰位置，避免进胶痕迹残留在瓶身可视区域，影响成品外观质感。型腔表面做了细条纹防滑纹理处理，对应成品瓶身的装饰纹路，无需后续二次表面加工，可直接成型出带肌理的瓶体外壁。

设计阶段重点考虑了PETG、软质PVC等常用装饰类塑料的成型收缩率，在型腔尺寸预留0.4%的收缩余量，保证成型后瓶体的截面心形轮廓规整，边缘无塌边、缺料问题。模具配套的脱模机构采用顶针直顶结构，顶针分布在瓶底法兰的四个边角位置，顶出力均匀分布，避免软质塑料脱模时出现顶白、变形问题。

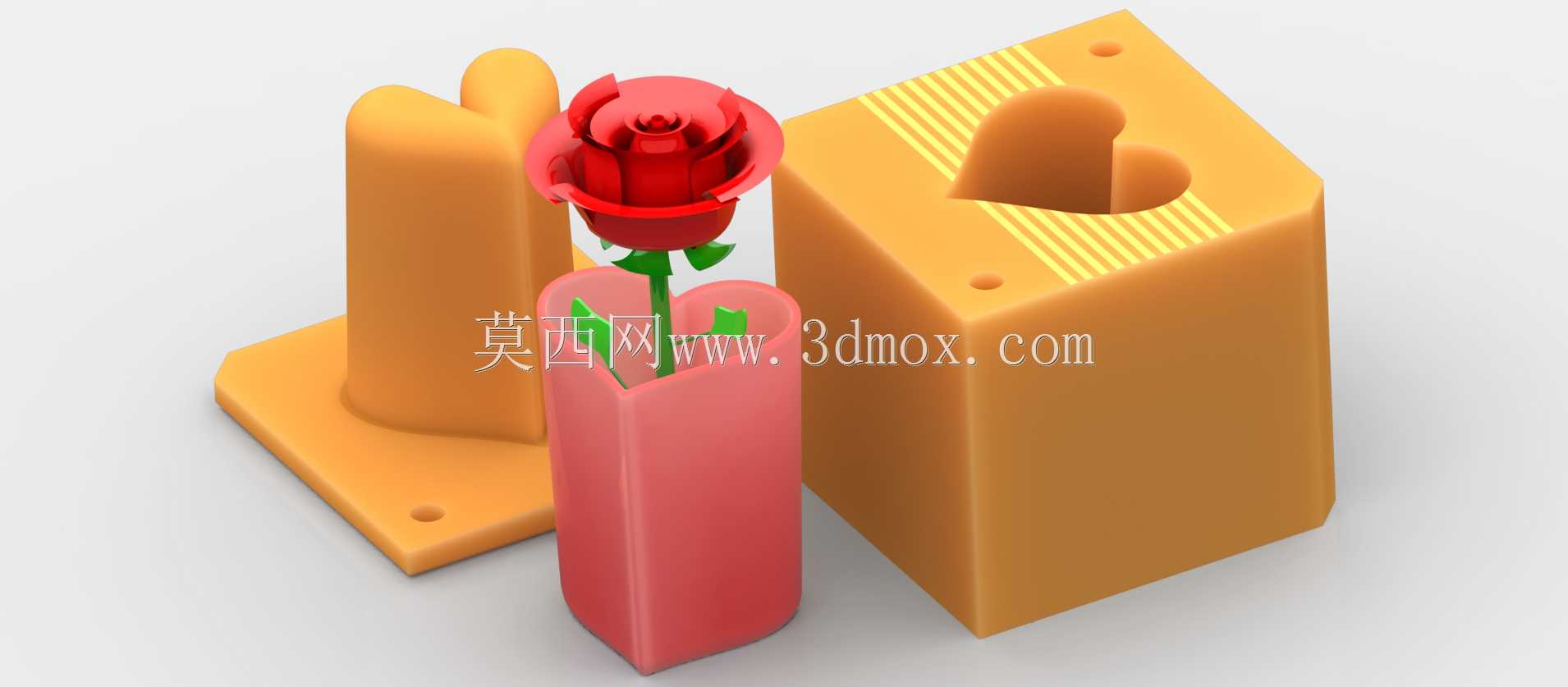

成型后的花瓶可直接作为桌面装饰容器，用来放置单支仿真玫瑰或鲜切花，瓶体底部的法兰边带有安装孔，既可以单独放置在平面上，也可以通过螺丝固定在装饰底座上，适配不同的陈列场景。模具的冷却水道围绕型腔环形布置，进出水接口设置在模架侧方，与常规注塑机的冷却管路接口尺寸通用，无需额外定制转接接头，安装调试阶段可快速完成管路对接。

考虑到文创类产品的小批量多批次生产特性，模架采用标准模胚改制，易损的型腔镶件可单独拆卸更换，若后续需要调整瓶身纹理或局部尺寸，仅需更换对应镶件即可，无需重新制作整套模架，能有效降低产品迭代的工装成本。合模面做了精密研磨处理，合模间隙控制在0.02mm以内，避免成型过程中出现飞边问题，减少后续修边的人工工作量。
