弹道瓷砖原型制备用硅胶成型模具

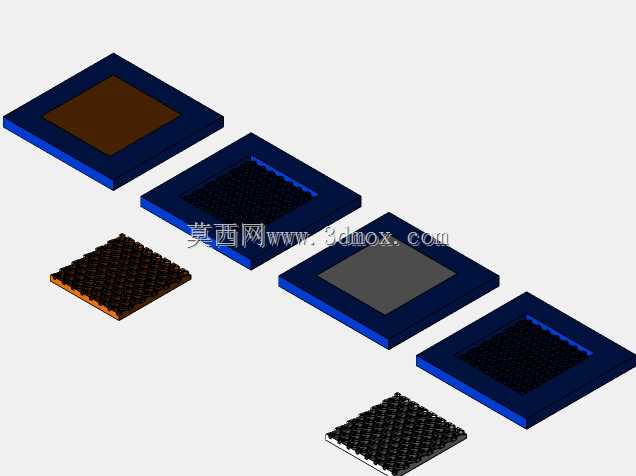

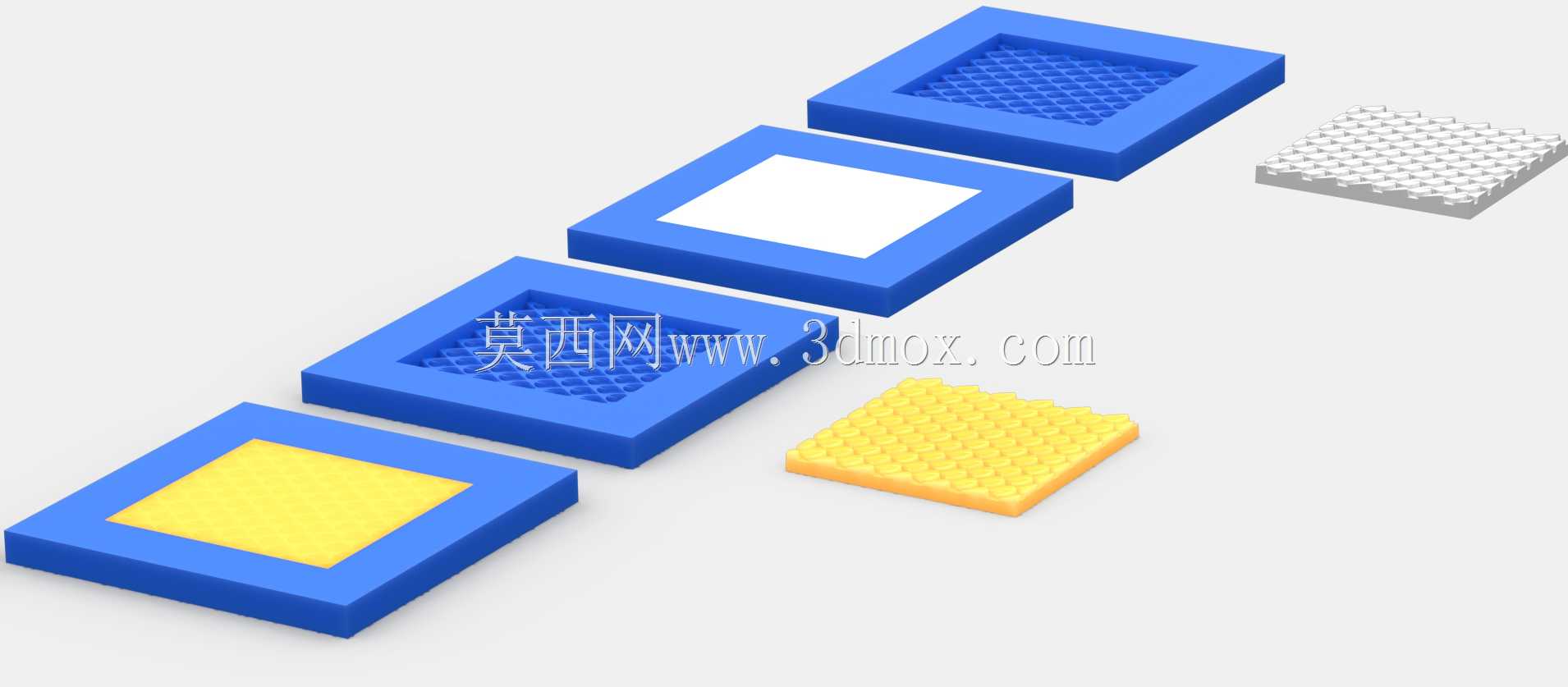

在防护装备研发试制环节，弹道瓷砖作为硬质防护层的核心构件，其原型验证阶段往往需要小批量快速制备样件，传统机加工模具不仅周期长，且针对曲面、微结构的复刻精度难以满足试验要求，这套用于弹道瓷砖原型制作的硅胶模具，正是适配3D打印工艺的快速工装方案。从实际使用场景来看，该模具主要服务于防护材料实验室、防弹装备试制车间，无需复杂的模架配套，直接通过3D打印制备模体后即可灌注硅胶，完成弹道瓷砖生坯的定型，相比钢模、铝模的制备流程，能将原型样件的制作周期压缩七成以上，尤其适合多轮配方调整、结构迭代的研发阶段使用。模具采用分体式模腔设计，四个模框单元分别对应不同表面纹理的弹道瓷砖成型需求，其中包含平面基准模腔、菱形点阵防滑面模腔、蜂窝缓冲面模腔等不同构型，可同时完成多款不同结构的瓷砖样件制备，模框边缘做了15度的拔模斜度处理，硅胶固化后可直接脱模，无需额外喷涂脱模剂就能保证成型面的完整度，避免微结构在脱模过程中出现缺损。设计过程中，模腔的深度统一控制在18mm，刚好对应常规单兵防弹插板所用陶瓷片的标准厚度，模框的外轮廓尺寸为120mm×120mm，可直接适配市面上主流桌面级FDM、光固化3D打印机的成型平台，无需拆分打印即可一次性完成单个模框的制备，模框侧壁厚度设置为6mm，既保证了灌注硅胶时的结构刚度，不会因为硅胶固化的收缩应力出现模腔变形，又不会过多占用打印材料，控制单个模体的打印成本。配套的纹理压块与模腔一一对应，压块表面的微结构高度控制在1.2mm，刚好在瓷砖表面形成符合防护要求的应力分散纹理，压块与模框的配合间隙预留0.2mm，避免压合过程中刮蹭模腔内壁，同时保证压合后多余的硅胶料能从间隙均匀溢出，不会在瓷砖边缘形成多余的飞边，减少后续样件的修整工作量。在安装边界上，整套模具无需额外的固定工装，使用时直接将模框放置在水平工作台面上，依次灌注混合脱泡后的硅胶原料，放置对应纹理的压块后静置固化即可，模框底部做了0.3mm的平面度公差控制，放置时不会出现翘边漏料的问题，多个模框可并排摆放同时作业，单次作业最多可同时完成4块不同构型的弹道瓷砖原型制备，完全满足小批量试制的样件数量需求。针对硅胶固化过程中的排气问题，模腔的四个边角做了R2的圆角过渡，避免直角位置残留气泡导致成型件边角缺损，压块表面均匀分布了8个直径1mm的排气孔，压合过程中模腔内的残留空气可通过排气孔排出，不会在瓷砖成型面形成气泡凹坑，保证样件的结构完整性，满足后续弹道测试的样件精度要求。
