抛丸工序用滚轮式长管道输送装置

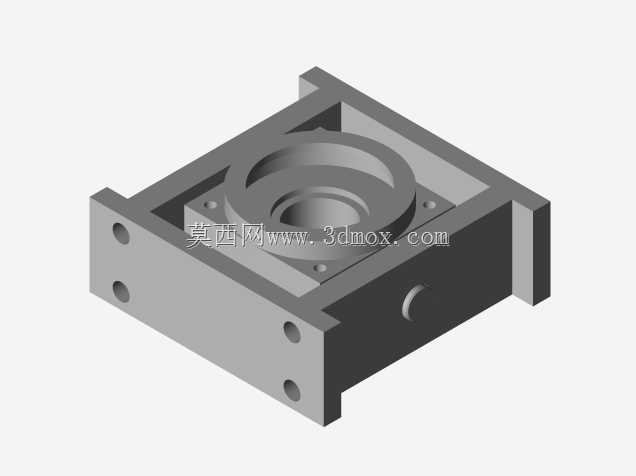

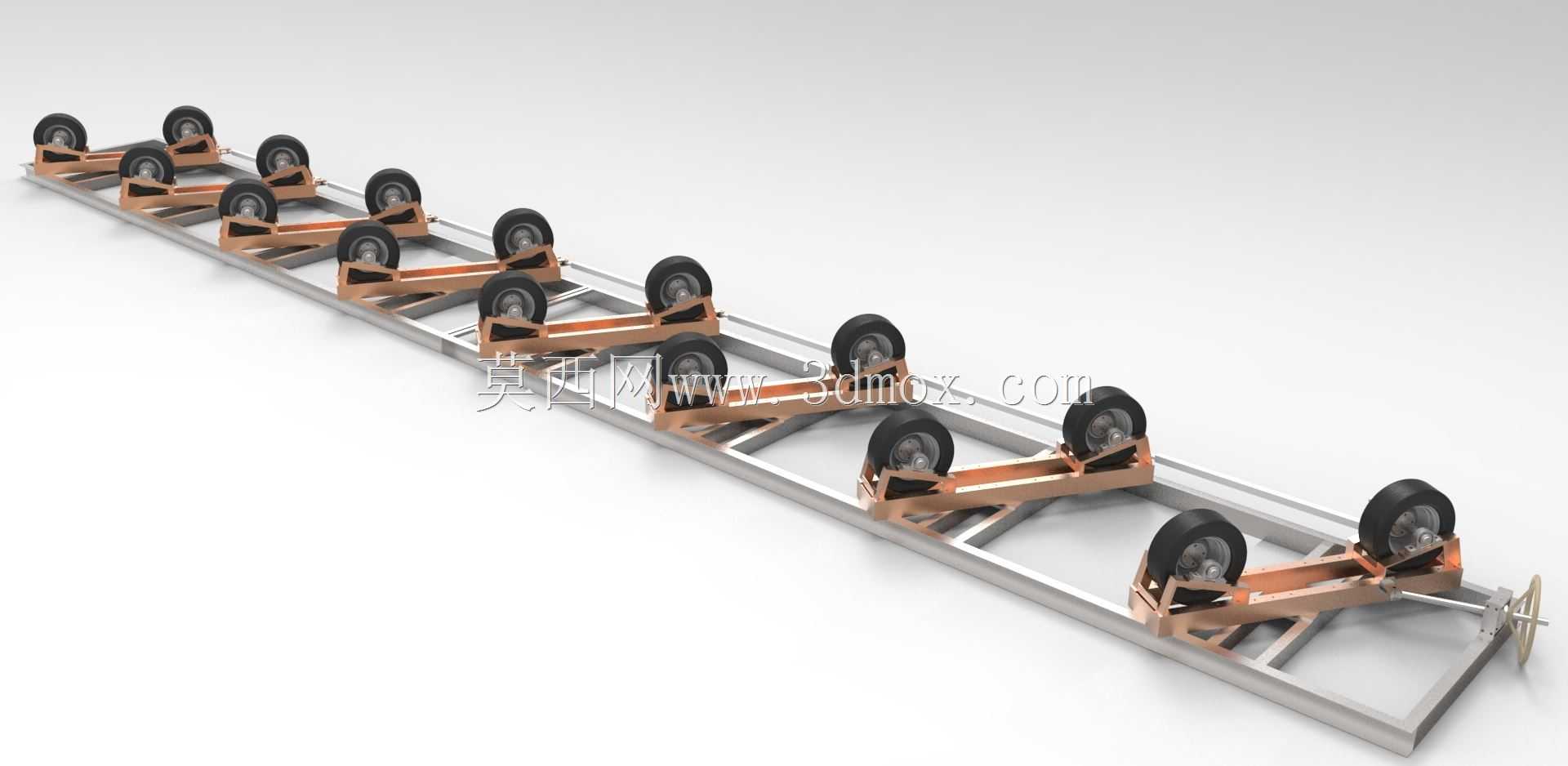

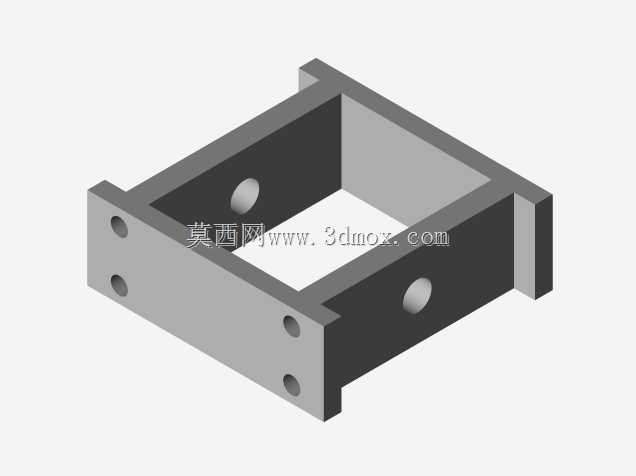

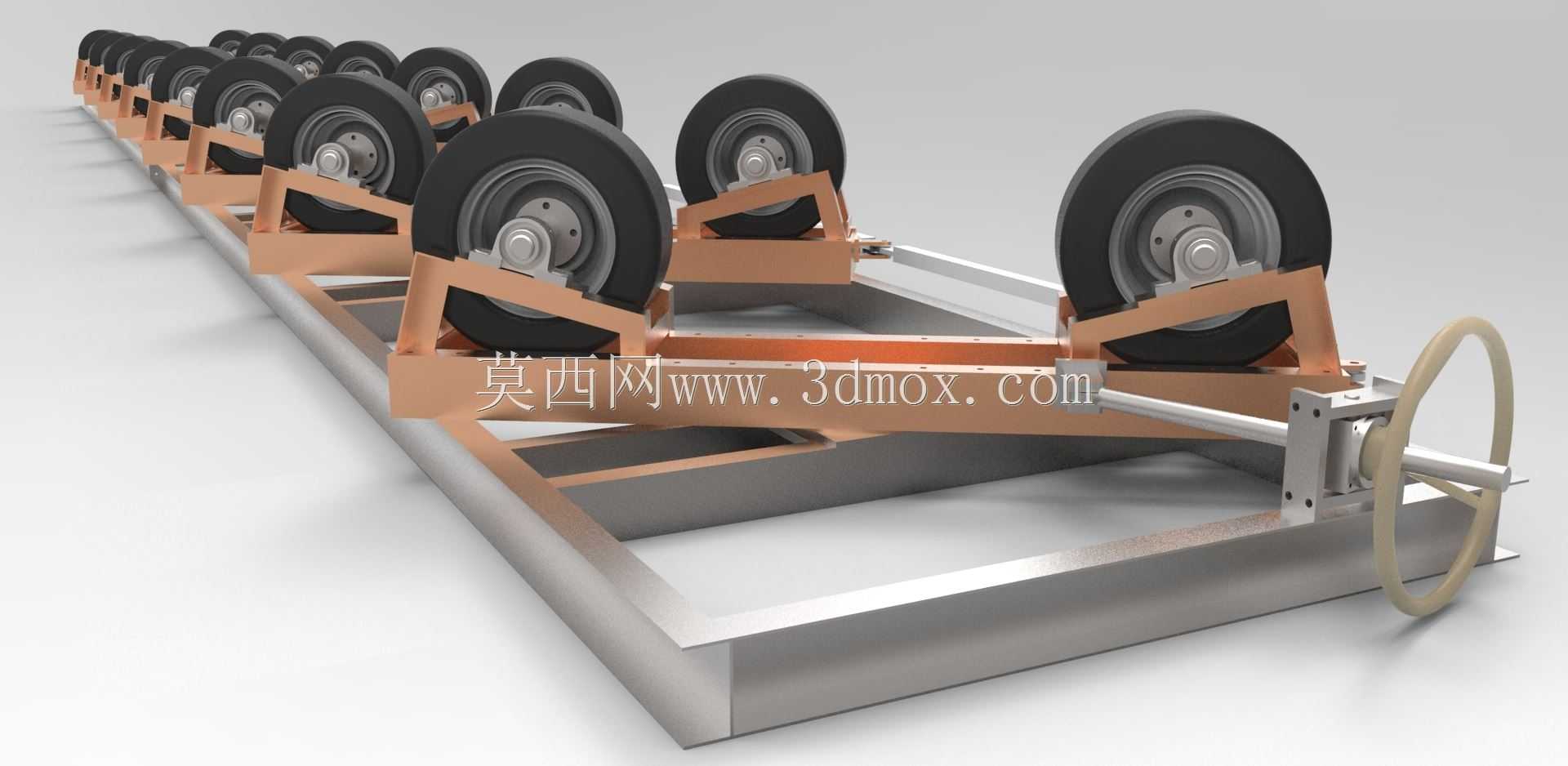

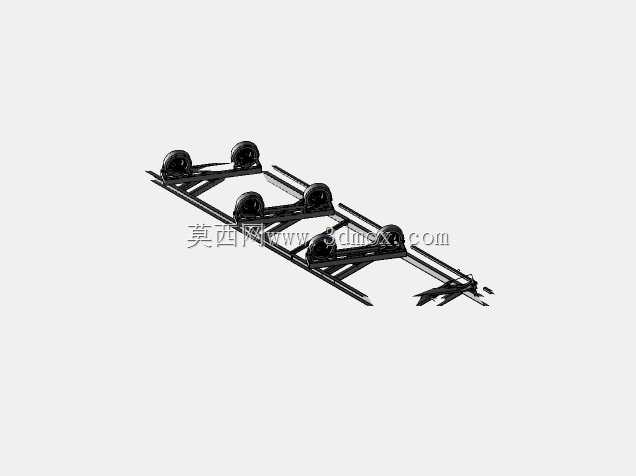

在长直管道类工件的表面抛丸处理工序中，常规的皮带输送或链板输送无法适配圆柱类工件的周向转动需求，也难以承载大长度、大自重的钢制管道载荷，这类滚轮式输送装置就是专门针对该场景开发的专用输送承载结构。整套装置以型钢焊接成型的长框架作为安装基体，框架上沿长度方向等距排布多组倾斜设置的滚轮托架，每组托架上对称安装两个带橡胶包覆层的承重滚轮，两个滚轮呈V型夹角布置，圆柱状管道放置在滚轮组上时，可依靠自重实现对中定位，不会出现横向窜动偏移。装置端部设置的手轮调节机构，可通过联动的传动轴调整所有滚轮组的横向间距，以此适配不同直径规格的管道工件，调整过程中各托架同步动作，无需逐组校准，能快速完成不同批次工件的换型适配。从安装边界来看，整套装置的长度可根据待处理管道的最大长度做模块化拼接，单组标准段框架的宽度控制在1.2米范围内，可直接对接现有抛丸设备的工件进出口，不需要对原有车间地坪做大规模改造，框架底部预留的地脚安装孔可直接通过膨胀螺栓固定在硬化地坪上，安装时只需保证整体框架的直线度公差在每米2毫米以内，即可保证管道输送过程中不会出现卡滞。在实际抛丸作业过程中，该装置一方面承担管道的纵向输送功能，配合抛丸室的外部推送机构可实现管道沿轴向匀速进给，另一方面滚轮可配合外部驱动机构带动管道做周向转动，让管道外壁各个方位都能均匀接受钢丸的冲击处理，避免出现局部抛打不到位的质量缺陷。滚轮表面的橡胶包覆层可避免钢制管道表面在输送转动过程中出现磕碰划伤，同时能增大滚轮与管道外壁的摩擦力，减少转动过程中的打滑现象。托架与主框架之间采用螺栓连接的装配式结构，后期如果出现滚轮磨损或者托架变形，可单独拆卸更换对应部件，不需要整体拆解设备，降低日常维护的工作量。设计过程中，滚轮的排布间距经过载荷校核，确保管道放置后相邻两组滚轮之间的管道挠度不超过允许值，避免大长度薄壁管道在自重作用下出现弯曲变形，同时滚轮的倾斜角度经过反复验证，既保证足够的对中限位能力，又不会因为夹角过小导致管道放置、吊取时出现卡阻。
