辅助进食叉腕支撑成型模具结构

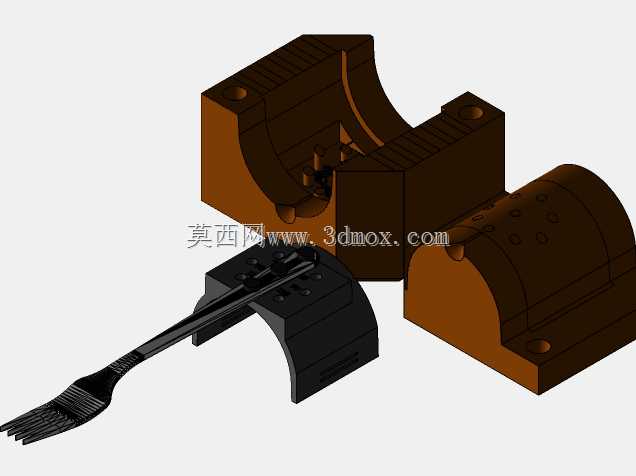

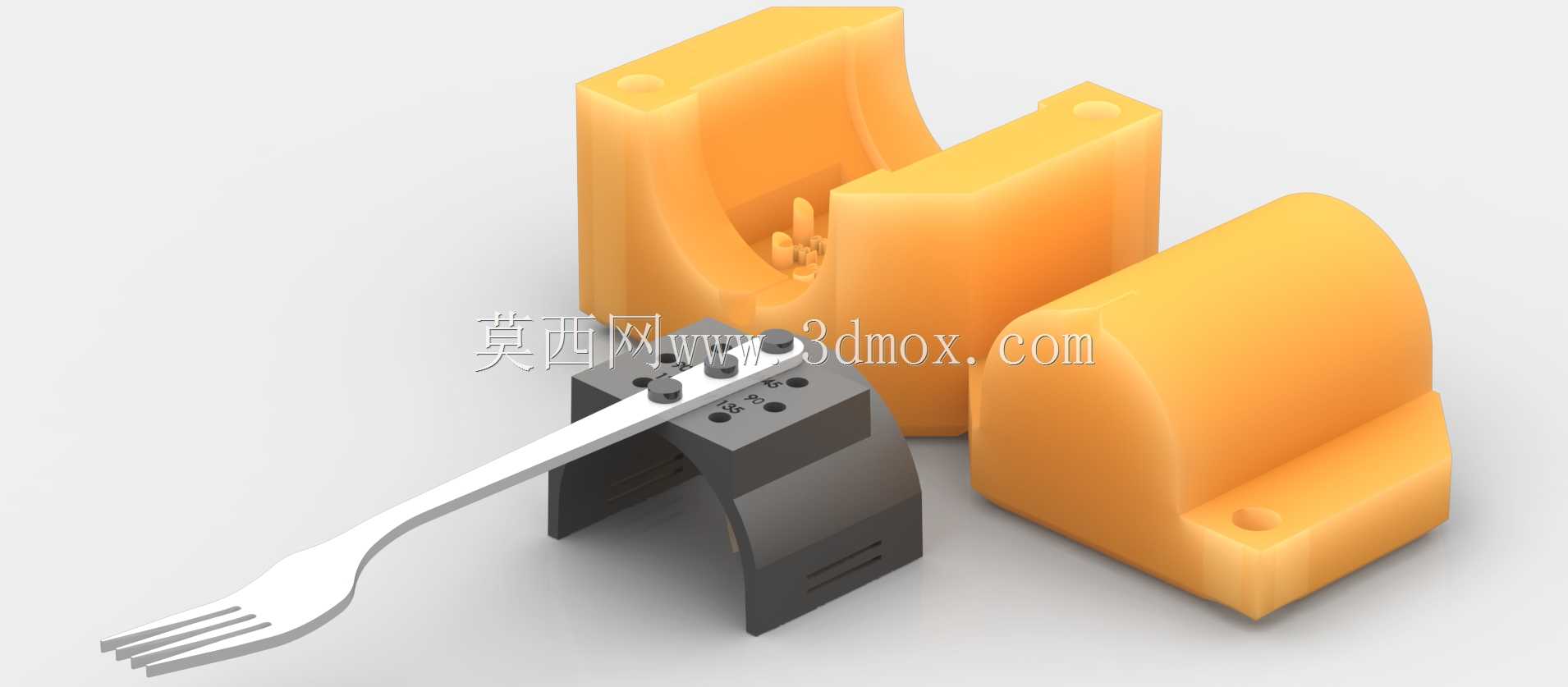

这套模具对应的成型制品，是适配手部活动障碍人群使用的进食辅助叉腕支撑构件，制品采用软质硅胶类材质成型，使用时包裹在叉柄靠近握持端的位置，贴合使用者腕部掌侧的生理弧度，抵消手部震颤、肌力不足带来的握持不稳问题，让使用者无需施加较大握力即可稳定操控餐叉完成进食动作，适配居家养老、康复护理、特殊人群自助进食等多个场景。模具采用分体式模腔设计，整体分为三个成型块体，两个橙色模体拼合后构成支撑构件的外部轮廓型腔，黑色镶块构成内部与叉柄配合的定位型腔，开模方向沿支撑构件的径向拆分，避免软质材质脱模时出现拉扯变形，模腔边缘做了R1.2的圆角过渡，没有尖锐棱边，保证成型后的支撑构件边缘光滑，不会划伤使用者皮肤或勾扯织物。设计阶段首先采集了普通成人掌侧腕部的曲面点云，结合标准西餐叉柄的截面尺寸做适配，型腔内部预留了0.3mm的装配过盈量，让成型后的支撑件可以牢固卡在叉柄上不会滑动，同时不会因为过盈量过大导致装配困难。模体上预留的定位凸台与凹槽采用H7/f6的间隙配合，合模时可以快速定位，不需要额外加装复杂的导向机构，适配桌面级FDM 3D打印设备的加工精度，普通用户也可以自行打印模体后完成硅胶浇注，不需要专业的注塑设备。整套模具合模后的整体外形尺寸控制在120mm*80mm*70mm范围内，不需要大尺寸成型设备即可加工，浇注口设置在模体侧面的非外观面位置，浇注完成后去除浇口的痕迹不会出现在支撑件与皮肤接触的一侧，减少后续打磨工序。模腔表面做了哑光纹理处理，成型后的硅胶支撑件表面摩擦力适中，既不会因为过于光滑导致握持打滑，也不会因为纹理过深残留污渍，日常清洁时可以直接冲洗，缝隙处无清洁死角。黑色镶块上的定位孔与叉柄的安装位精准对应，成型后的支撑件套在标准叉柄上时，叉头的角度与正常握持角度一致，不需要使用者调整腕部姿态即可自然完成取食动作，长期使用也不会造成腕部疲劳。
