带出线结构的圆形法兰式传感安装基座

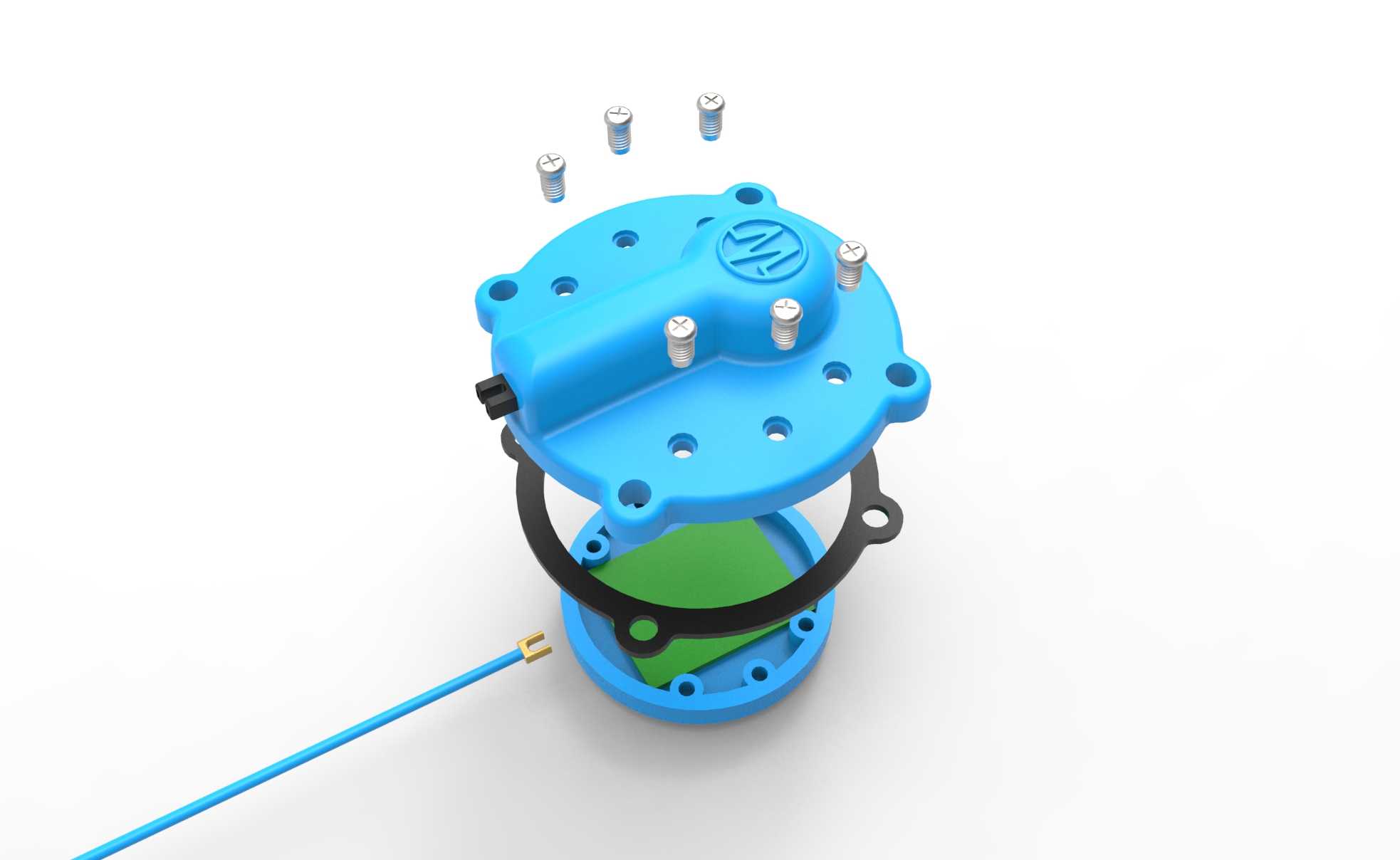

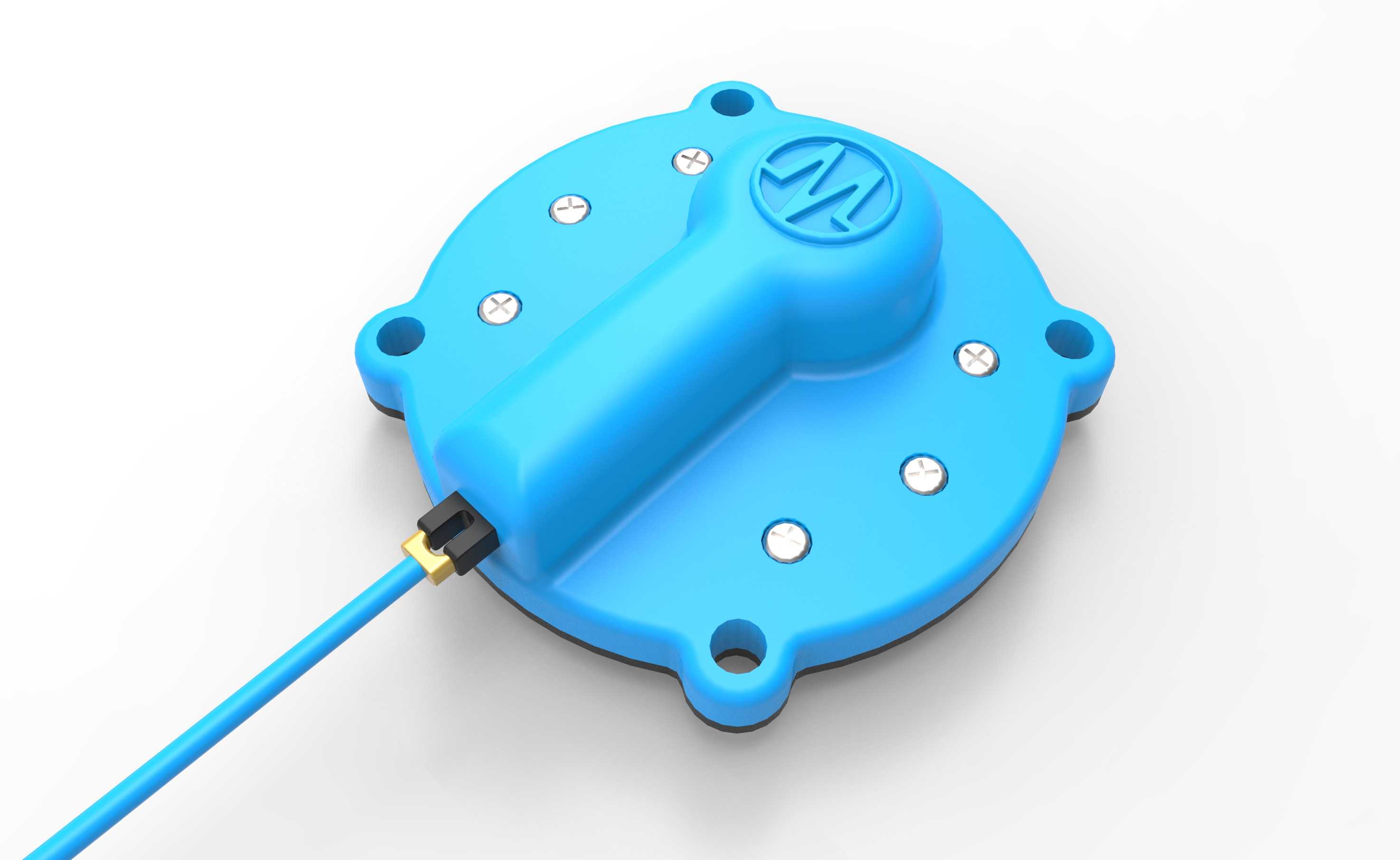

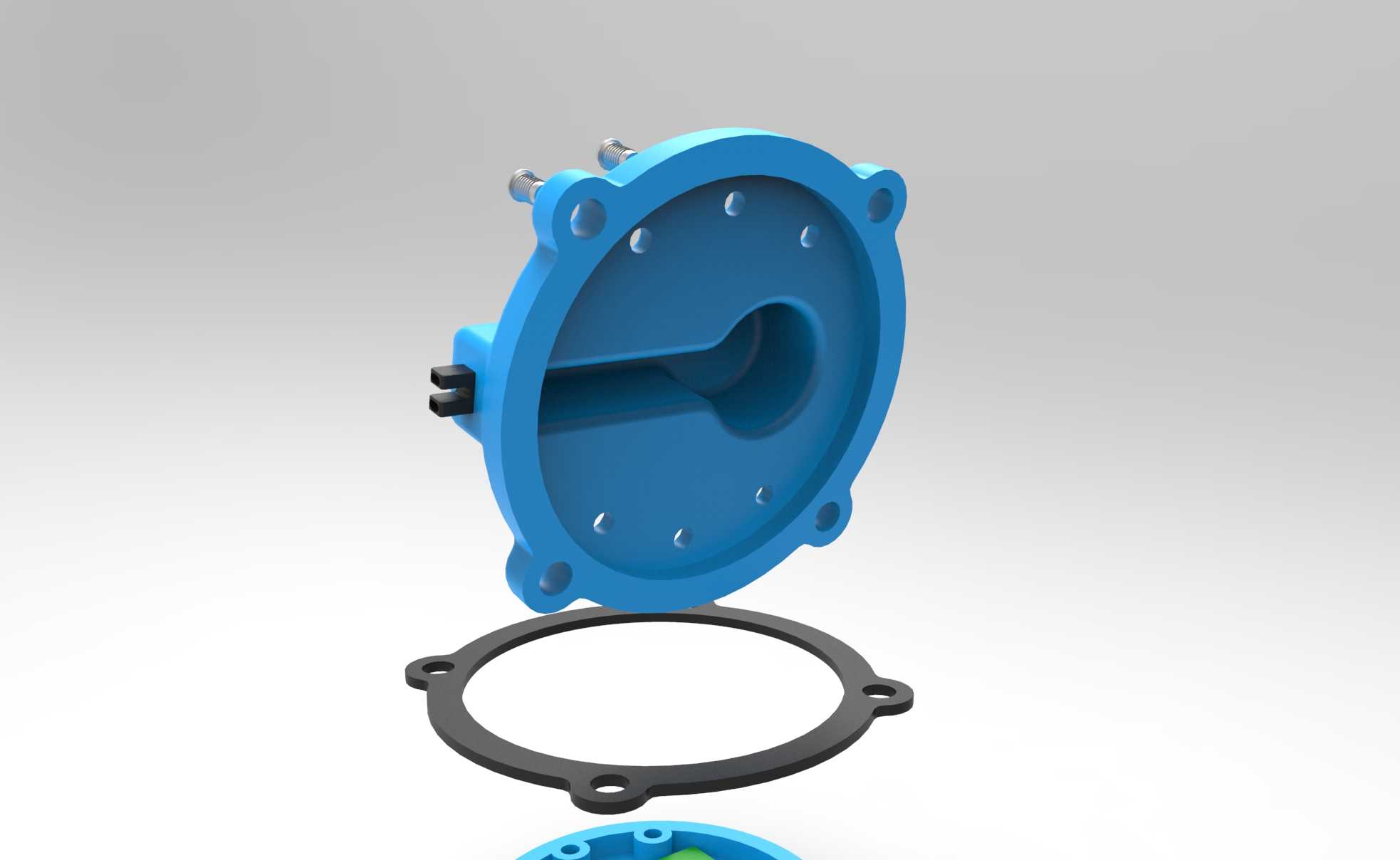

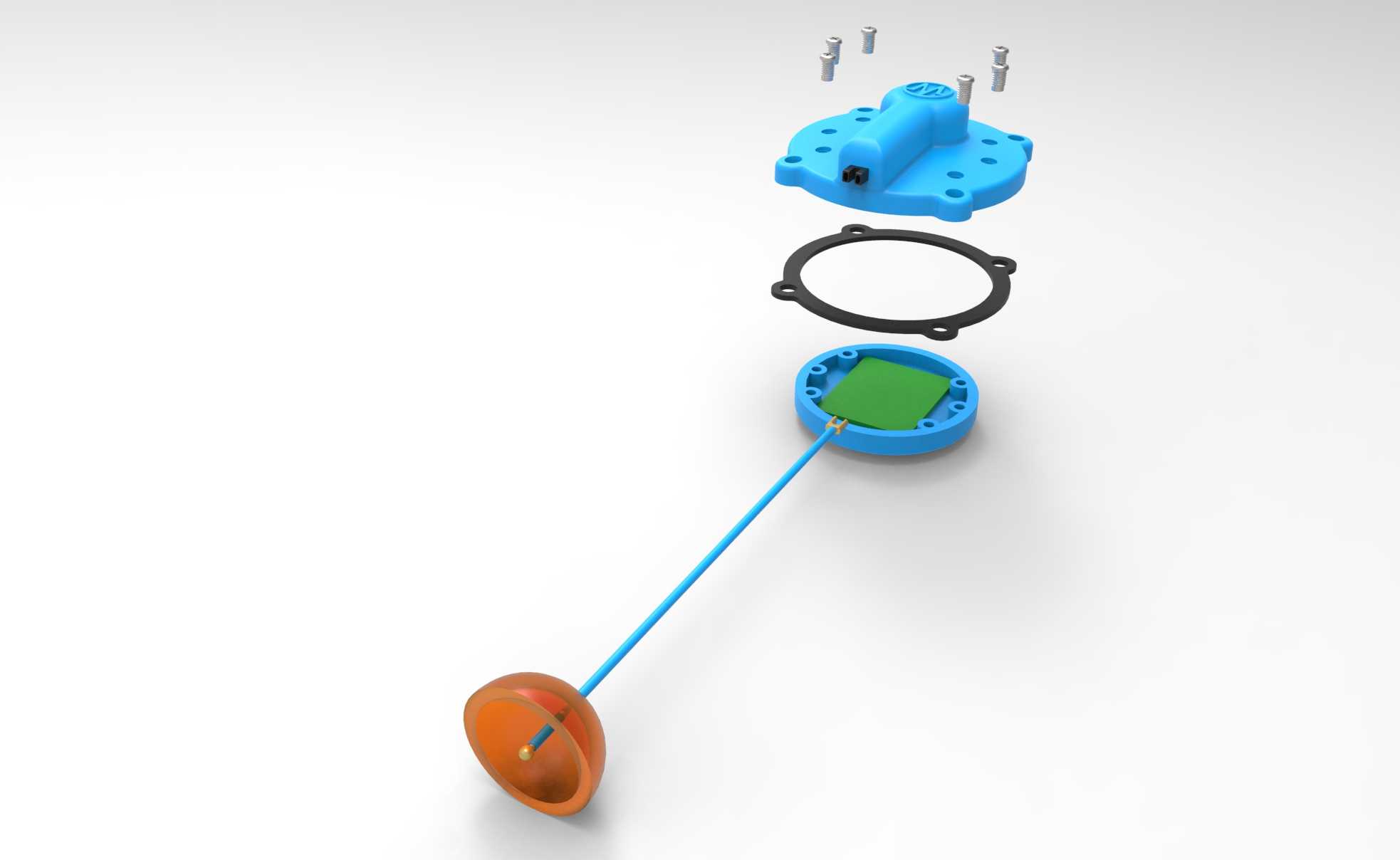

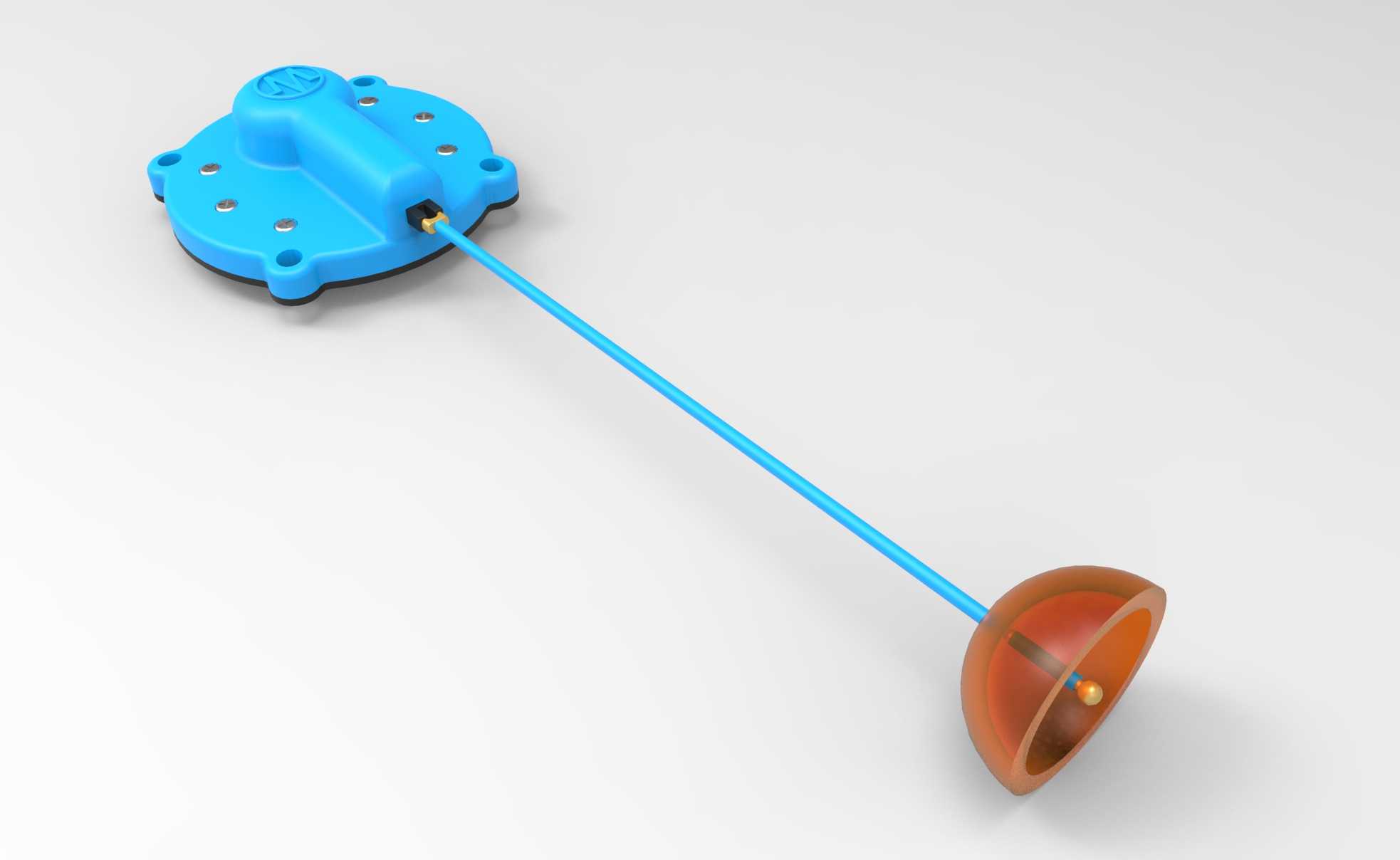

这款带侧方出线结构的圆形法兰式安装基座，主要面向工业现场传感检测类元件的封装固定场景，常见于自动化生产线工位的位置检测、流体管路的压力变送、小型设备的振动监测等安装需求，能够为内部敏感检测元件提供可靠的物理防护与稳定的安装基准。从结构设计来看，主体采用圆形法兰盘作为安装承载面，法兰周向均匀分布四个安装通孔，孔位做了沉台设计，安装时内六角螺钉可完全沉入沉台内，不会突出法兰表面，避免安装后与周边结构产生干涉，同时四个孔位的对称分布能够保证安装受力均匀，在设备运行产生振动的工况下，也能保持长期的安装紧固性，不会出现松动偏移。基座主体的凸起腔体部分，是根据内部检测元件的排布空间做的仿形设计，腔体侧壁做了均匀的壁厚过渡，最薄处壁厚不低于2mm，既能够控制整体重量，也能保证壳体的结构强度，在常规工业环境的磕碰、挤压下不会出现壳体变形，保护内部元件不受损坏。侧方的出线位置做了专门的线缆导向结构，出线口处设计了线缆固定卡槽，配合压线块可以将引出的线缆牢牢固定，避免现场布线时拉扯线缆导致内部接线脱落，同时出线位置的密封槽可以搭配密封圈使用，达到基础的防尘防水效果，适配多数普通工业车间的使用环境。上盖与基座主体的连接采用周向均匀分布的小螺钉紧固，上盖表面预留了标识压装区域，可以直接压印产品标识或者参数信息，不需要额外粘贴铭牌，提升了产品的整体整洁度。从安装边界来看，法兰盘的最大外径适配常见的1.5英寸安装孔位标准，整体高度控制在30mm以内，对于安装空间局促的狭小工位也能顺利适配，不需要额外改造周边设备结构。设计过程中充分考虑了注塑加工的工艺性，所有边角都做了R1以上的圆角过渡，没有尖锐的直角结构，既避免了加工过程中的应力集中问题，也能减少注塑成型时的缺料、翘曲风险，同时壳体的拔模斜度控制在1.5度，能够保证注塑件顺利脱模，提升量产时的成品率。基座底部设计了整圈的密封槽，可以安装O型密封圈，当基座安装到设备表面时，密封圈能够填充基座与安装面之间的缝隙，阻挡粉尘、切削液等杂物进入腔体内部，保证内部检测元件的工作环境稳定。
