装饰件硅胶成型用3D打印模具结构

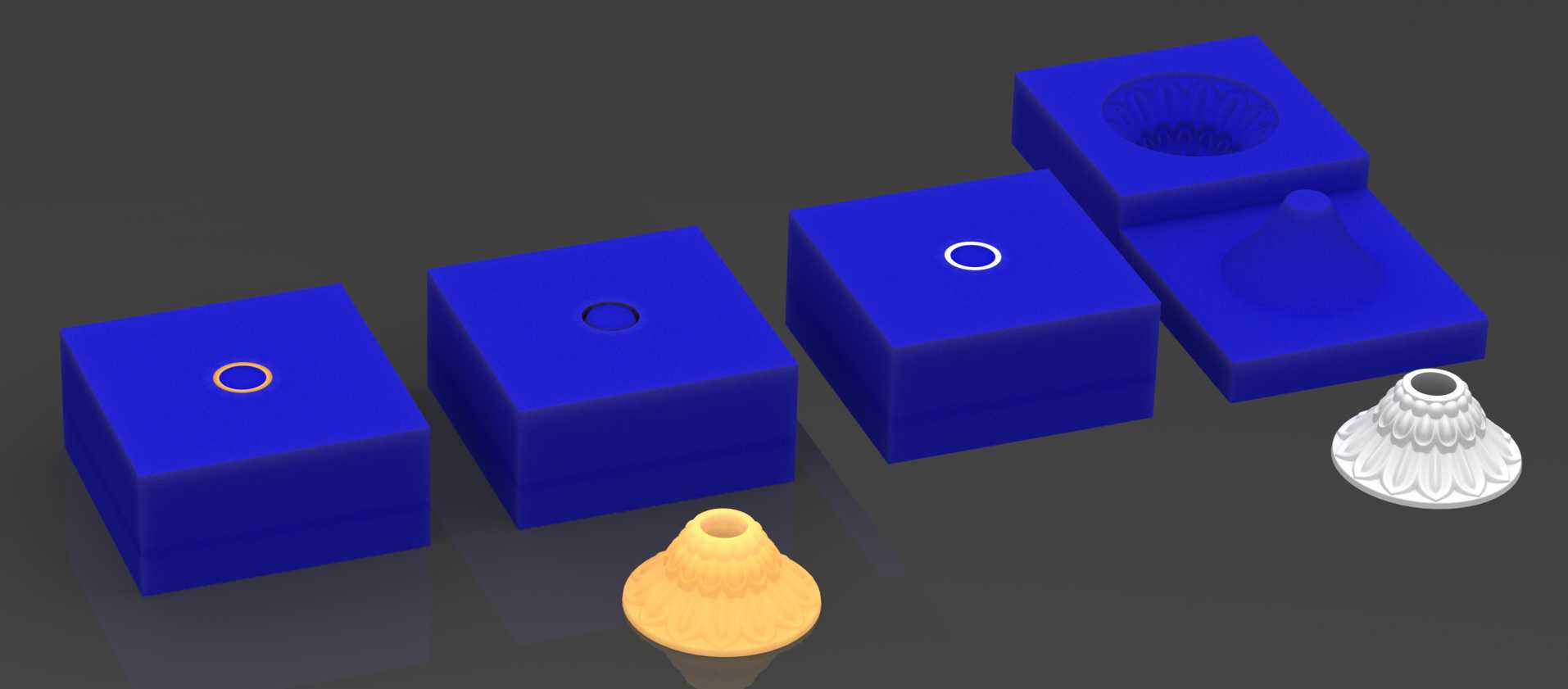

这套模具结构主要面向小批量装饰件的硅胶翻制场景，适配桌面级3D打印设备的加工特性，无需传统机加工的复杂工序即可快速完成模腔制备，适合文创配件、家居装饰小构件的试制与小批量生产环节。从结构布局来看，整套模具采用分体式模腔设计，四个独立的成型模块对应不同规格的装饰件型腔，每个模块的分型面做了0.1mm的贴合止口设计，合模时能够自动对齐定位，避免硅胶灌注过程中出现溢料、错位的问题，模块边角做了R2的圆角过渡，既减少3D打印过程中的支撑用量，也能降低脱模时硅胶件的边角拉伤概率。

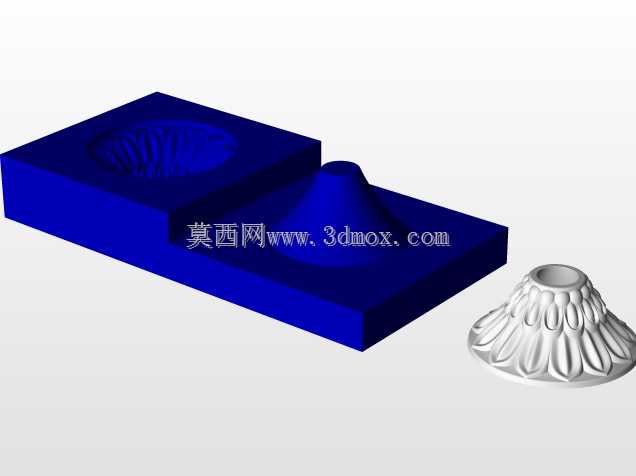

在功能设计上，每个模腔顶部预留了不同直径的注料口与排气槽，注料口采用锥度设计，入口直径8mm，向模腔方向逐步收窄至3mm，既方便硅胶原料的灌注，也能在固化后轻松切除料头；排气槽深度控制在0.2mm，宽度1mm，沿模腔分型面的边缘分布，能够在注料时快速排出模腔内的空气，避免成型后的装饰件表面出现气泡、缺料等缺陷。模腔内部的成型面完全复刻装饰件的外轮廓纹理，3D打印的层厚设置在0.05mm时，成型面无需额外打磨抛光即可直接用于硅胶翻制，减少后续的表面处理工序。

从安装与使用边界来看，单个成型模块的外形尺寸控制在50mm×50mm×60mm范围内，整套模具拼接后的整体尺寸不超过200mm×150mm，能够适配常规的真空注型机作业仓尺寸，也可直接在常压环境下完成硅胶灌注作业。模具的基座部分做了统一的定位基准边，可直接固定在通用工作台的台钳上，合模时采用外置卡箍即可完成锁紧，无需额外定制专用的模架配件，大幅降低小批量生产的工装成本。设计过程中充分考虑了3D打印材料的耐温特性，模腔可承受最高80℃的硅胶固化温度，满足常规缩合型、加成型硅胶的固化工艺要求，单次模具可完成20-30次的硅胶翻制作业，完全覆盖小批量装饰件的生产需求。

在实际应用场景中，这类3D打印模具尤其适合装饰件的快速迭代开发，当装饰件的外形需要调整时，仅需修改对应的三维模型文件，重新打印单个模腔模块即可快速投入生产，相比传统金属模具的改模周期缩短90%以上，能够快速响应文创、家居装饰领域的小批量定制需求。模腔旁预留的脱模斜度统一设置为1.5°，对于带有内凹纹理的装饰件结构，还配套设计了分体式镶件结构，镶件与模腔的配合间隙控制在0.05mm，既保证合模时的定位精度，也能在固化后先取出镶件再脱出硅胶件，避免复杂纹理出现脱模撕裂的问题。
