1:8比例船舵原型开发注塑模具

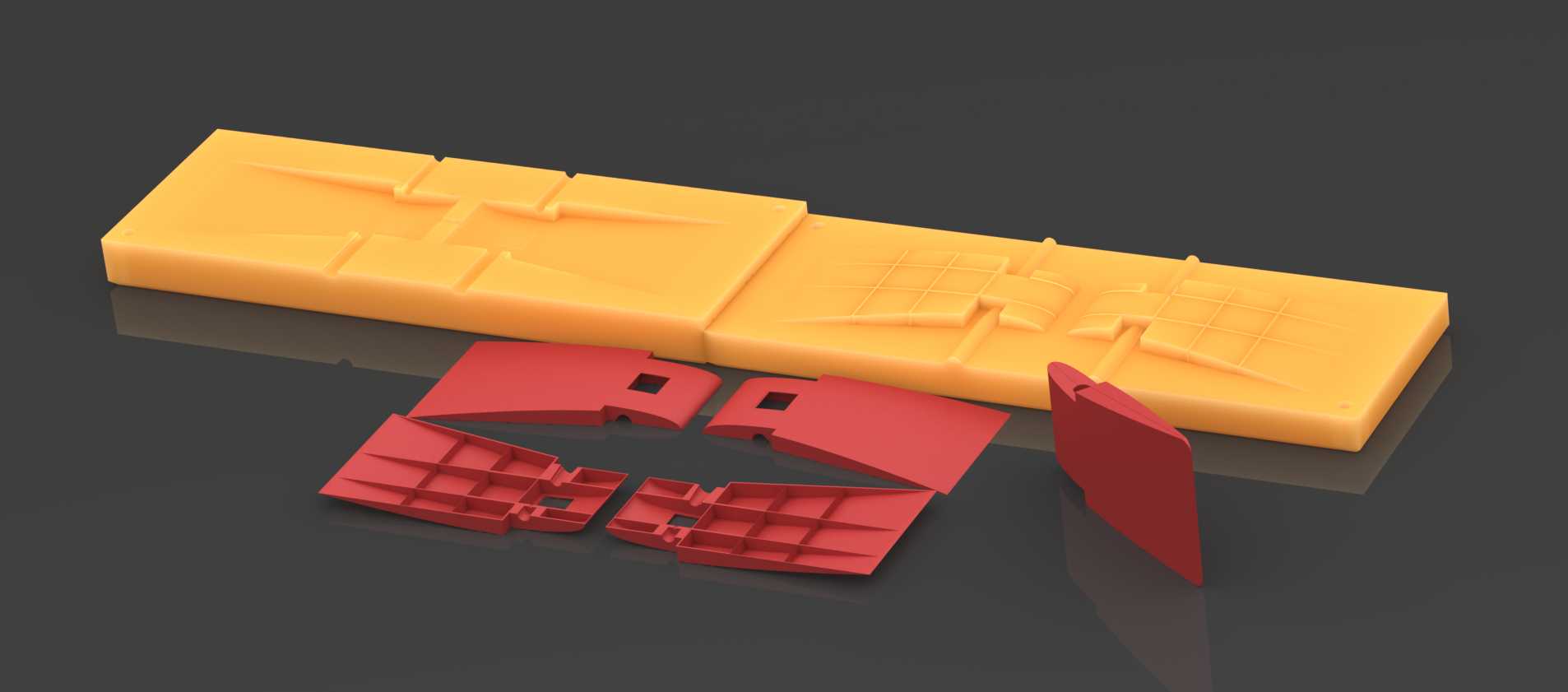

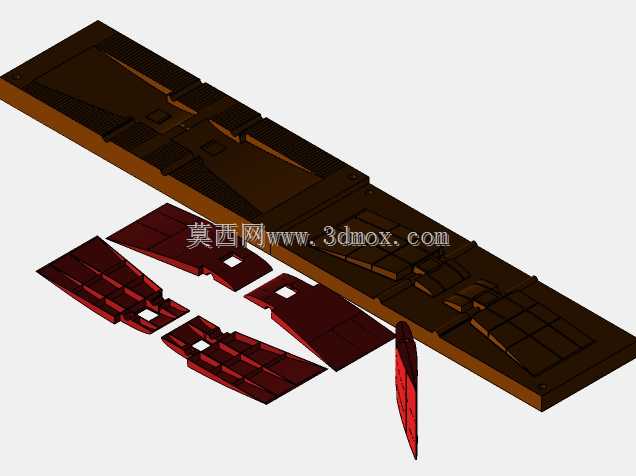

这套模具面向船模研发阶段的小批量原型生产场景，主要用于制作1:8比例仿真船舵的分体塑料构件，适配桌面级FDM与光固化3D打印工艺的成型边界，无需传统钢模的复杂加工流程即可快速产出验证样件。模具采用上下对合的分型结构，分型面完全贴合船舵曲面的最大轮廓线，避免脱模时出现构件卡滞、曲面拉伤的问题，模腔内部预留了0.2mm的排气间隙，打印成型时可减少内部气泡残留，保证塑料件的结构密度均匀。拆分后的模腔对应船舵的不同结构段，包括舵叶主体、加强筋格构、连接榫位三个独立成型区域，每个区域都设计了1°的脱模斜度，打印完成后无需额外打磨即可顺利取出塑件。从安装边界来看，整套模具平放时的总长度适配常规200mm成型幅面的桌面3D打印机，模体厚度控制在30mm以内，打印时无需添加过多支撑结构，可有效降低耗材损耗。模腔内部的加强筋格构完全复刻真实船舵的内部受力结构，筋位厚度均匀控制在1.5mm，既保证成型后船舵样件的结构刚度，又避免壁厚不均导致的打印翘曲问题。模具的合模定位采用边缘凹凸榫槽设计，上下模合模时可自动对齐，无需额外的定位销配件，打印完成后直接拼合即可进行注料操作，注料口设置在模具端部的非外观面位置，注料后溢出的飞边可通过简单修剪去除，不会破坏船舵的外观曲面。这套模具产出的船舵样件可直接用于船模的水动力性能测试、装配干涉验证，在原型开发阶段可大幅缩短样件迭代周期，相比传统机加工制作原型的方式，能更快验证舵面曲面的流线合理性，以及分体构件的装配公差匹配度。模体本身的结构设计也兼顾了重复使用需求，打印选用PLA或PETG耗材时，可承受常温下低熔点注塑材料的注料压力，完成十次以上的原型件生产仍能保持模腔精度，适合个人研发、小型工作室的船模原型开发场景使用。
