新英格兰爱国者队主题钥匙链硅胶注塑模具

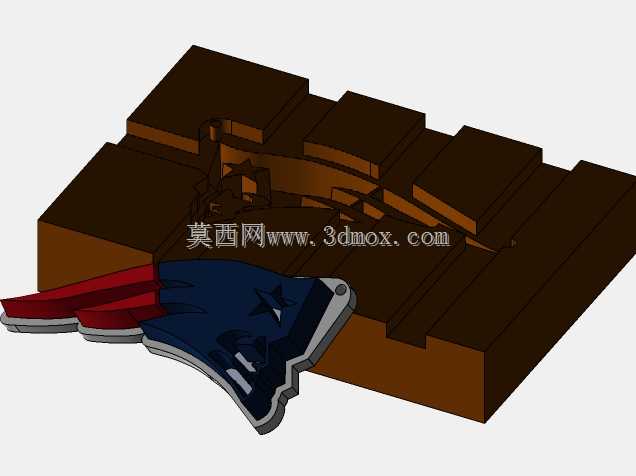

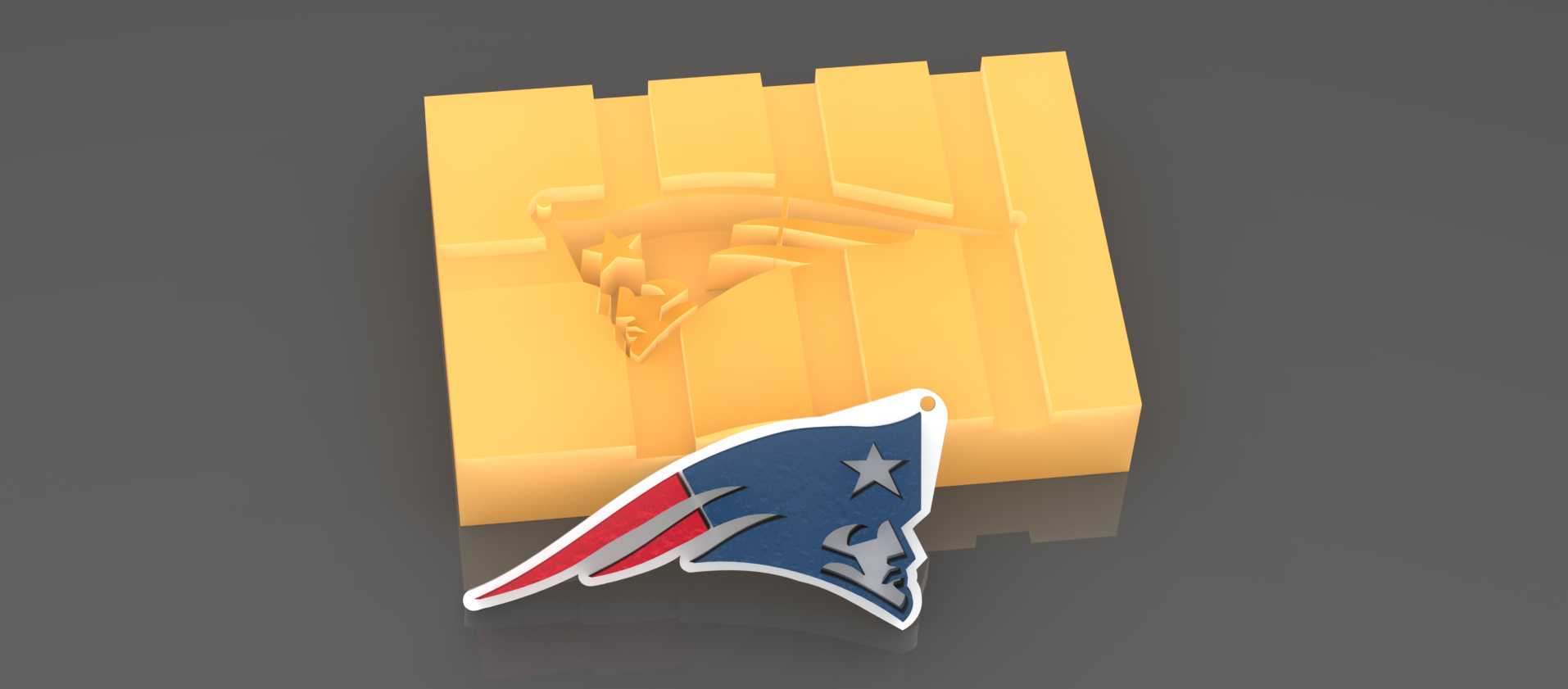

　　这套模具面向文创周边批量生产场景设计，主要用于滴胶、硅胶浇注工艺制作NFL新英格兰爱国者队主题的钥匙链挂饰，适配小型桌面式真空注型机以及常规低压注塑设备使用，可满足小批量定制、球迷周边量产的实际生产需求。模具整体采用方块式模架结构，分型面设置在挂饰最大轮廓投影位置，开模方向垂直于挂饰正面平面，能够有效避免脱模时的结构拉伤，同时减少飞边的产生，降低后续修边的人工工作量。模腔内部完整复刻了爱国者队徽的立体轮廓，队徽的星标、流线型装饰条等细节位置做了0.15mm的脱模斜度处理，所有棱边均做R0.2mm的圆角过渡，既保证浇注时液态硅胶能够快速充满型腔，也能避免尖锐边角在脱模时出现缺胶、撕裂的问题。模具上预留的挂绳孔成型镶针采用可拆卸式结构，

　　可根据实际生产需求更换不同直径的镶针，适配不同规格的钥匙链挂圈、挂绳安装需求，镶针与模腔的配合间隙控制在0.02mm以内，防止注胶时出现溢料飞边。模架的边角位置做了导向定位槽设计，合模时可快速对位，上下模的错位公差可控制在0.05mm以内，能够保证成型后的挂饰正反面轮廓对齐，不会出现图案偏移的问题。在浇注流道的设计上，采用侧浇口进料方式，浇口位置设置在队徽轮廓的侧边非外观面，成型后去除浇口不会破坏挂饰正面的图案完整性，流道截面采用梯形设计，能够保证液态硅胶或树脂在型腔内的流动平稳，避免出现气泡、缺料等成型缺陷。模具的冷却水路采用随形排布方式，紧贴模腔外壁设置，可在注胶完成后快速均匀冷却，缩短成型周期，提升小批量生产的效率。

　　这套模具除了用于生产硅胶钥匙链之外，也可适配低熔点合金、UV树脂等材料的浇注成型，可拓展用于制作冰箱贴、胸针等同类主题的文创周边产品，模腔的深度控制在5mm，成型后的挂饰厚度适中，既保证了佩戴时的结构强度，也不会因为过厚导致材料浪费、冷却时间过长。在安装边界上，模具整体外形尺寸适配常规小型注型机的工作台装夹范围，不需要额外定制工装夹具即可直接装夹使用，上下模的开模行程预留了80mm的操作空间，方便取件以及清理模腔，日常生产维护时只需要在合模面喷涂少量脱模剂即可连续作业，操作门槛较低，适合小型文创加工厂、个性化定制工作室使用。
