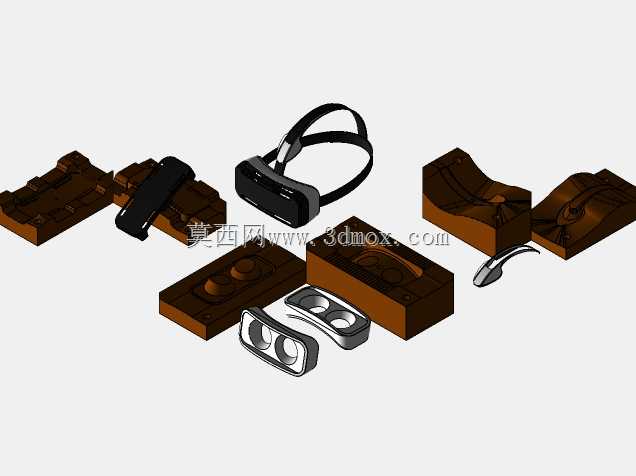

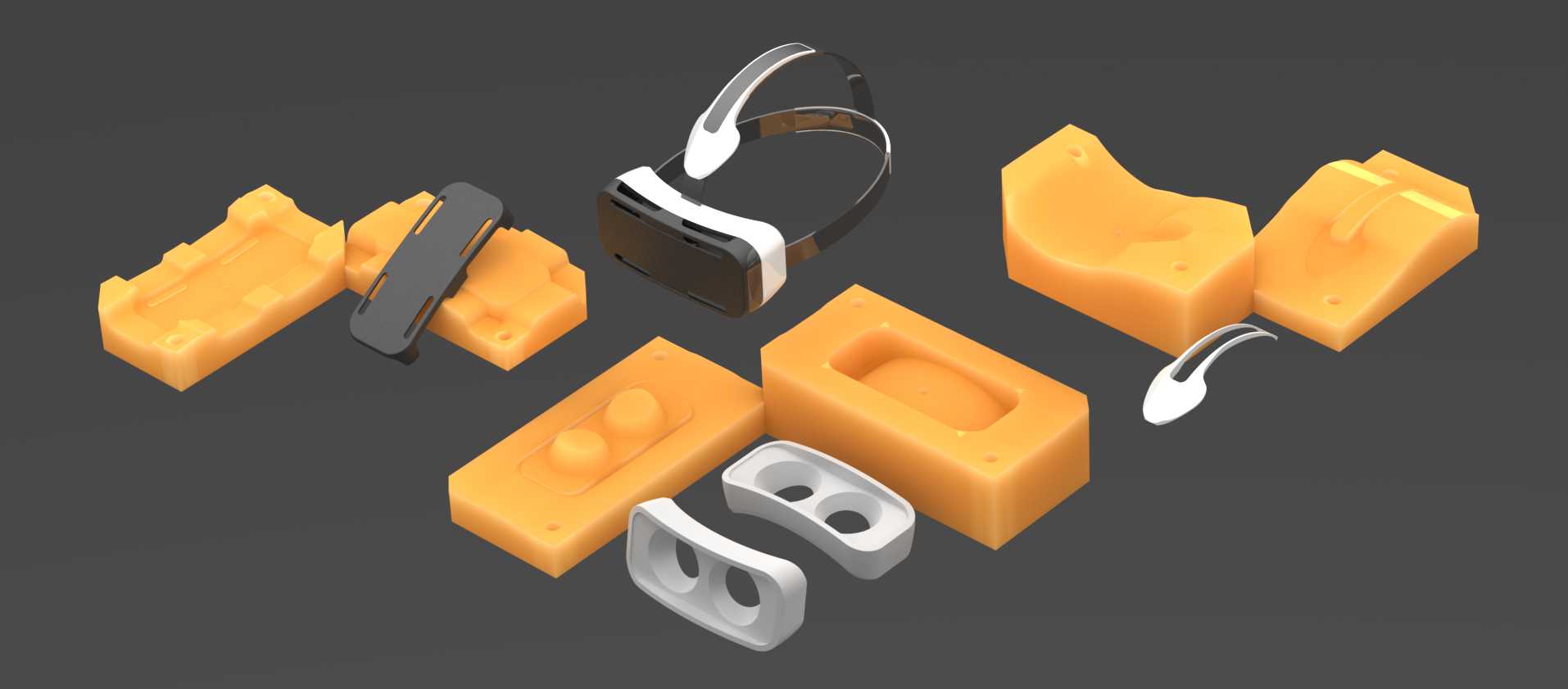

三星VR头显TRINOTA3D打印成型模具

这套模具面向消费级VR头显的小批量试制场景，适配三星VR设备的面罩、头带衬垫、壳体缓冲件等软胶组件生产，无需开制传统钢模，依托FDM或光固化3D打印设备即可快速制作模腔，打样周期能压缩到传统机加工模具的三分之一，非常适合产品迭代阶段的小批量验证、手板件试制以及定制化配件生产。从结构设计来看，模具采用哈夫式分模逻辑，针对VR头显部件多为曲面贴合件的特点，分模线沿着部件的装配贴合边缘布置，避免在外观面留下合模痕迹，模腔的曲面完全复刻头显佩戴接触面的人体工学弧度，保证成型后的衬垫部件能和头显壳体、面部轮廓完全贴合，不会出现佩戴压脸、漏光的问题。模腔周边预留了0.2mm的溢料槽，注料时多余的软胶材料会流入槽内，不会在部件边缘产生难以清理的飞边，减少后续修边的工作量。每个模仁的边角都做了R1.5的圆角过渡，既避免3D打印过程中出现尖角翘曲的问题，也能在脱模时减少软胶部件的刮损，模腔表面预留了0.1mm的打磨余量，打印完成后简单抛光就能达到软胶成型所需的表面粗糙度，不需要额外的喷砂或镀层处理。安装边界上，整套模具的外形尺寸控制在180mm*120mm*80mm以内，适配市面上绝大多数桌面级3D打印机的成型平台，不需要额外定制大尺寸打印设备，模仁背面设计了标准的定位卡槽，能直接固定在通用的台钳或简易模架上，不需要额外制作专属工装，注料时依靠C型夹就能提供足够的锁模力，不需要配套大型液压或气动锁模设备，小作坊或者设计工作室都能直接上手使用。针对VR配件多采用硅胶、软质TPU材料的特点，模腔内部设计了均匀分布的排气微孔，孔径控制在0.3mm，既能在注料时排出模腔内的空气避免气泡缺陷，又不会让软胶材料渗入孔内造成部件表面凸点，模具的浇口设置在部件的非外观装配侧，采用点浇口设计，成型后浇口残留痕迹小，简单修剪就能达到装配要求。这套模具同时兼顾了头带卡扣、面罩缓冲垫等不同结构部件的成型需求，不同模仁之间的定位销孔采用统一的间距标准，更换模仁就能生产不同的VR配件，不需要重新调整模架的安装位置，多部件打样时能大幅减少工装调整的时间。
