三星GearVR前盖注塑成型模具结构

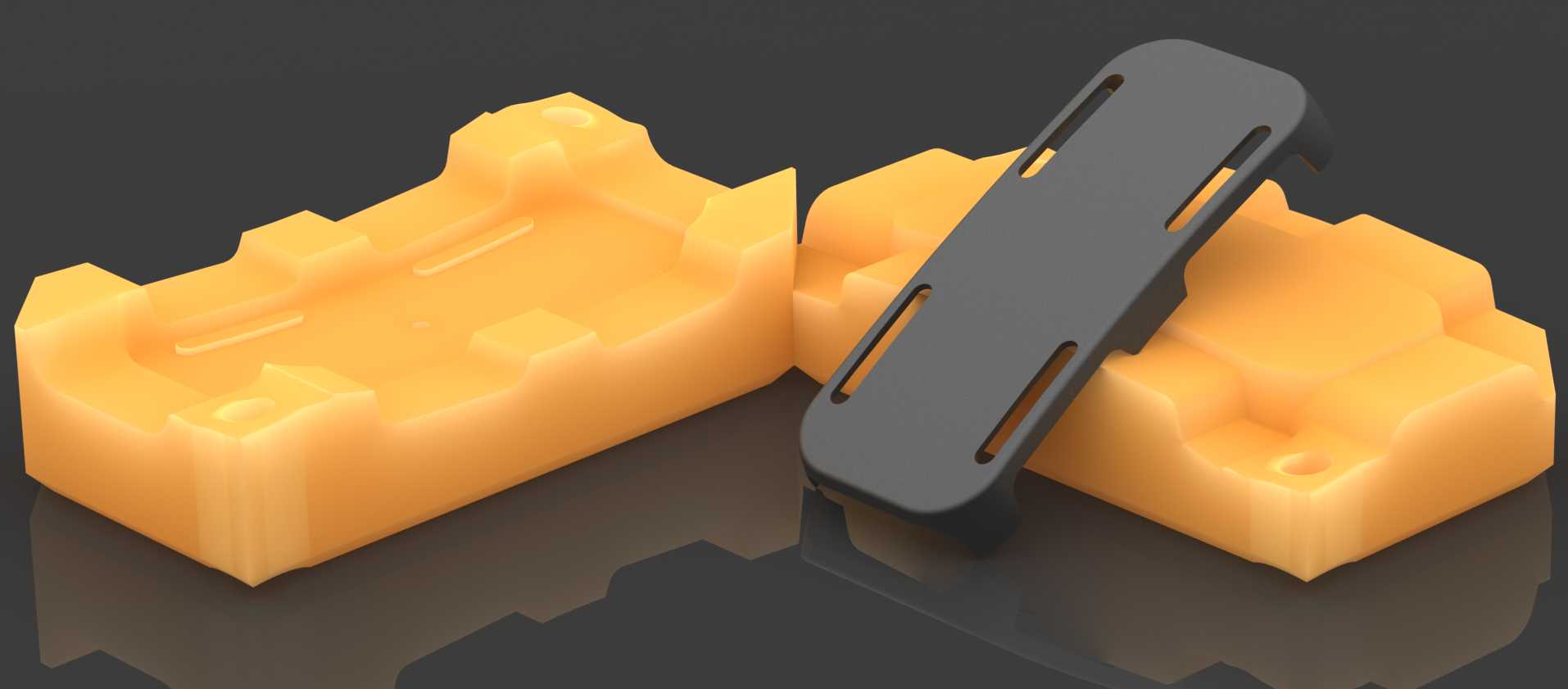

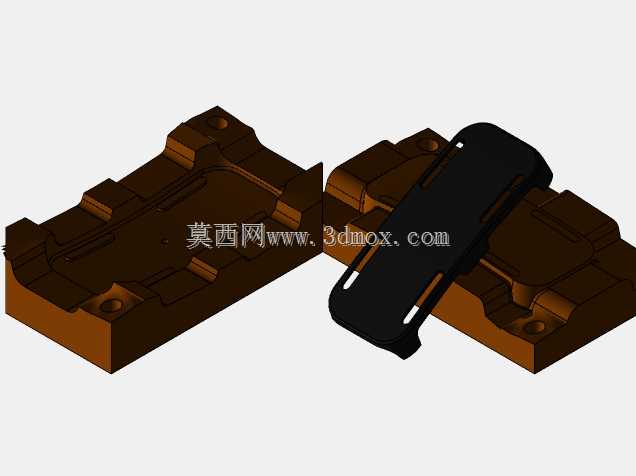

这套模具对应消费电子领域VR头显设备的前盖塑件生产，适配小批量打样与试制阶段的加工需求，模腔结构完全贴合VR前盖的曲面轮廓，分型面选取在塑件侧壁最大轮廓处，避免开模过程中出现塑件粘定模、拉伤外观面的问题。从结构设计来看，模具采用分体式镶件结构，上下模仁的成型面完全复刻VR前盖的外凸弧面与侧边开槽特征，对应塑件上的四条长条形镂空槽位，模仁上做了对应的插穿结构，插穿面预留了合理的斜度，避免长期合模过程中出现插烧、磨损飞边的问题。模仁周边设置了定位止口，合模时可自动校正上下模的对位偏差，保证成型塑件的壁厚均匀，不会出现局部缺胶、壁厚不均导致的塑件变形问题。考虑到VR前盖属于外观件，成型面的抛光等级要求达到镜面级别，避免塑件表面出现模痕、料流痕影响后续的表面喷涂处理。模具的浇注系统采用侧浇口进料，浇口位置选在塑件非外观面的侧边，开模后可通过人工修剪去除浇口残留，不会在外观可见区域留下浇口痕迹。冷却水路围绕模仁成型面均匀排布，水路距离成型面的距离保持在1.5倍水路直径的区间，保证冷却过程中模温均匀，减少塑件冷却过程中的翘曲变形，尤其是VR前盖属于薄壁长条形塑件，冷却不均极易导致整体弯曲变形，无法与头显主体完成装配。这套模具可适配3D打印加工制作模仁，用于小批量的塑件试制，不需要传统钢模加工的复杂工序，可快速验证塑件的装配匹配度、外观效果，在产品研发阶段可大幅缩短验证周期，降低开模风险。模具的安装边界适配常规的小型注塑机台模架尺寸，导柱导套采用标准件规格，不需要额外定制非标配件，模架整体尺寸紧凑，占用机台的锁模力区间小，小吨位注塑机即可完成成型生产。排气槽开设在模仁料流末端的分型面上，深度控制在塑料溢边值以内，避免成型过程中出现困气、烧焦的问题，保证塑件长槽位的末端填充饱满，不会出现缺胶、气泡等成型缺陷。顶出结构采用顶块顶出，顶块位置对应塑件的内表面非外观区域，顶出过程中受力均匀，不会顶伤塑件表面，开模后塑件可顺利从动模侧脱落，不需要人工辅助取件，适配小批量自动化生产的需求。
