三星Gear VR机头3D打印成型模具结构

这套模具对应消费电子领域VR头戴设备的机头支撑构件生产，适配小批量定制化打样与试制阶段的生产需求，区别于传统钢模的高成本长周期，采用3D打印工艺制备模具本体，可快速完成VR机头贴合面部曲面构件的低压注塑或浇注成型，覆盖产品研发阶段的样件验证、小范围用户测试场景，无需投入大规模模架开模成本，适合消费电子迭代周期短、改型频繁的生产特性。

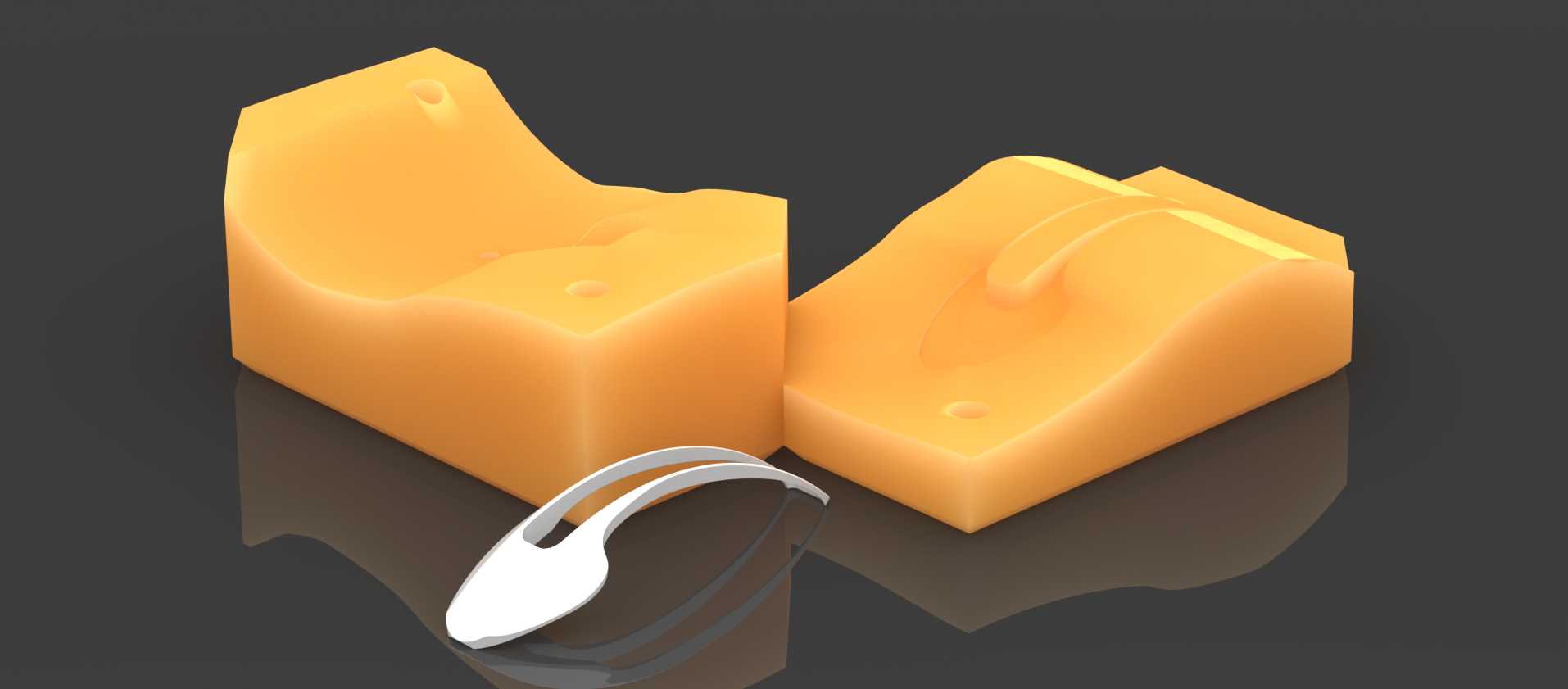

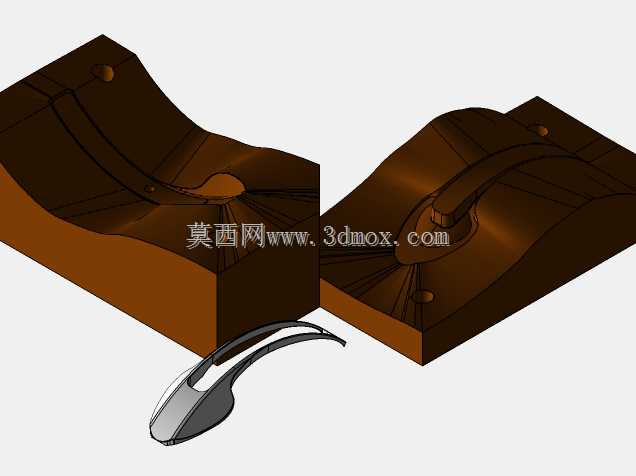

从结构设计来看，模具采用哈夫式对开分型结构，分型面完全贴合VR机头支撑件的外侧轮廓曲面，合模后形成的型腔精准复刻构件的人体工学贴合弧度，对应VR设备佩戴时与面部颧骨、鼻梁侧方接触的支撑区域，曲面过渡处做了0.2mm的合模间隙预留，避免3D打印成型的模具因表面粗糙度问题导致合模卡滞，型腔内设置的三处定位凸点，对应成型件上的装配孔位，可在成型过程中直接预留安装定位结构，减少后续二次加工的工序量。模具本体的外形边界控制在120mm*80mm*70mm的单块尺寸范围内，两块对模组合后总宽度不超过160mm，可适配常规桌面级低压注塑设备的装夹空间，也可直接用于真空浇注工艺的模腔使用，无需额外加装模架即可完成手动合模、开模操作，适配实验室或小批量打样车间的作业条件。

设计过程中优先考虑了3D打印工艺的成型限制，模具所有棱边均做了R1.5mm的圆角过渡，避免打印过程中出现尖角翘曲、层间剥离的问题，进料口设置在模具分型面的侧端位置，对应成型件的非外观装配面，避免进料痕迹残留在用户接触的外观曲面区域，流道截面采用直径4mm的圆形设计，可适配低粘度浇注材料的流动填充，减少填充缺料的风险。模具外侧的平面区域预留了装夹定位的基准面，可直接固定在通用工装台面上完成合模锁紧，无需定制专用的夹具结构，降低试制阶段的配套成本。这套模具成型的构件作为VR机头的内侧支撑件，需要兼顾佩戴贴合度与装配定位精度，型腔内的曲面偏差控制在0.1mm以内，可保证成型后的支撑件与VR机头主体装配后，不会出现佩戴偏移、压脸的问题，同时模具的分体式结构设计也方便成型后的脱模操作，对开结构可直接沿分型面分离，无需设置复杂的顶出机构，进一步简化了模具的制备难度，适配3D打印工艺快速制模的技术特性，在消费电子配件的快速试制场景中，可将样件制备周期压缩到传统开模的十分之一，满足产品快速迭代验证的需求。
