日式寿司筷子架定制成型模具结构

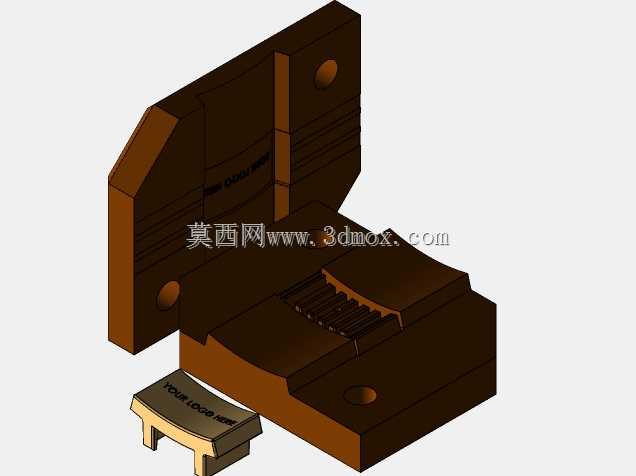

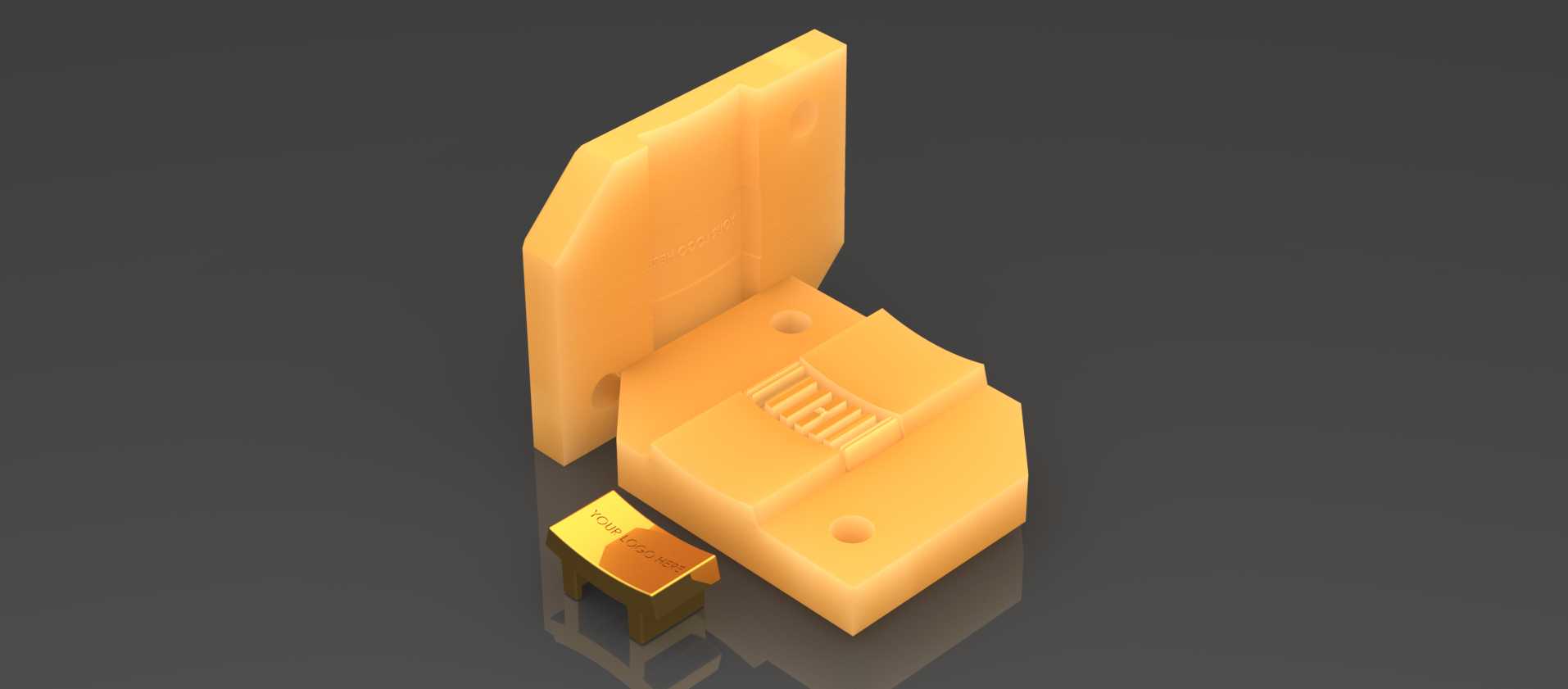

这套模具针对餐饮场景里的寿司店专用筷子架做定制化成型设计，适配小批量定制餐具的生产需求，尤其面向主打东方日式餐饮风格的门店，做专属标识的筷子架成型加工。从实际使用场景来看，日式寿司门店对餐具有统一的风格要求，常规市售筷子架很难匹配门店的专属视觉设计，这套模具直接对应定制化的筷子架成型，能直接做出带门店专属造型的筷托，满足门店餐品摆放时的餐具配套需求，避免通用餐具和门店风格脱节的问题。模具本身采用分体式结构设计，分模面沿着筷架的外形轮廓做贴合处理，开模时不会在产品外观面留下明显的合模线，保证成型后的筷架外观整洁，不需要额外做大量的后处理打磨工序，能减少后续加工的工时消耗。设计时优先考虑了3D打印加工的适配性，整个模具的型腔、型芯部分没有做过于复杂的倒扣结构，不需要额外设计抽芯滑块机构，不管是用FDM还是光固化3D打印设备都能直接加工出模仁部件，小批量试产的时候不需要投入高额的钢模开模成本，很适合餐饮门店小批量定制专属餐具的生产需求。从功能特性上看，模具的型腔完全匹配筷架的使用形态：成型后的筷架带有倾斜的靠面，能把筷子的一端架起，避免筷子直接接触桌面，符合餐饮卫生要求；同时型腔里预留了标识位的成型区域，能直接在筷架表面成型出对应的品牌标识，不需要后续做印刷或者激光雕刻工序，一次成型就能完成带标识的筷架生产。安装边界上，整套模仁的外形尺寸适配常规的小型桌面注塑设备，也可以直接作为硅胶翻模的母模使用，模架部分的安装孔位按照通用小型模架的标准做预留，不需要额外做改装就能直接装夹到常规的小型成型设备上，模仁的合模定位采用直身定位结构，合模时的定位精度能控制在0.1mm以内，保证成型后的筷架壁厚均匀，不会出现飞边、缺料的问题。设计过程中特意把进胶点设置在筷架的底部非外观面，进胶点的直径控制在0.8mm，成型后去除进胶口的痕迹很小，不会影响筷架的外观展示面；排气槽沿着分模面的边缘做分布，深度控制在0.02mm，既能顺利排出型腔内的空气，避免成型时出现气泡、缺胶的问题，也不会让熔融的原料溢出形成飞边。针对食品接触的使用要求，模具成型面对应的表面做了光滑处理，成型后的筷架表面粗糙度能达到Ra1.6，不容易残留食物残渣，日常清洗的时候很容易擦拭干净，符合餐饮餐具的卫生使用要求。模具的冷却流道采用随形布局，紧贴型腔壁分布，成型时的冷却效率更高，能缩短单件产品的成型周期，小批量生产的时候能有效提升生产效率。考虑到日常使用中筷架需要频繁接触水和清洁用品，模具设计时对应的产品壁厚做了均匀化处理，整体壁厚保持在2mm，没有出现壁厚突变的位置，成型后的产品不会出现缩水、翘曲的变形问题，结构强度足够支撑日常使用中的磕碰、清洗，不容易出现断裂的情况。另外模具还预留了小的镶件位，如果后续需要更换筷架表面的标识内容，只需要更换对应的小镶件就可以，不需要重新加工整套模仁，能降低后续调整设计的加工成本，适配不同门店的定制化需求，不用每次更换标识都重新制作整套模具。从实际生产的适配性来看，这套模具既可以用3D打印直接制作低熔点合金的注塑模具，做小批量的塑料筷架生产，也可以作为原型翻制硅胶模具，做树脂类材质的小批量筷架加工，灵活度很高，不需要复杂的加工设备就能完成生产，很适合小批量定制餐具的生产场景，解决了定制类餐具开模成本高、起订量要求高的痛点，让小型餐饮门店也能低成本定制专属的配套餐具。
