传感器外壳注塑成型模具结构设计

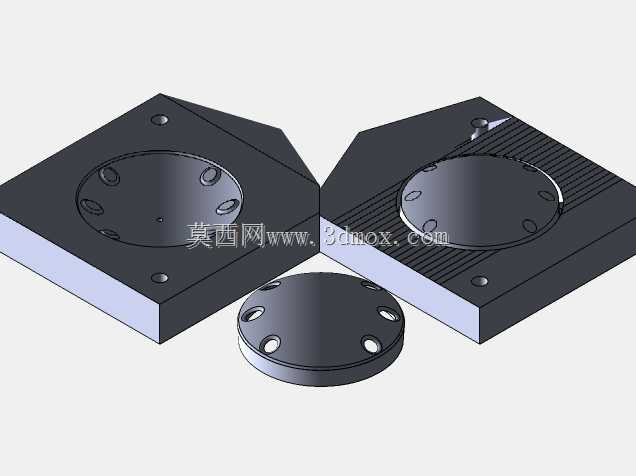

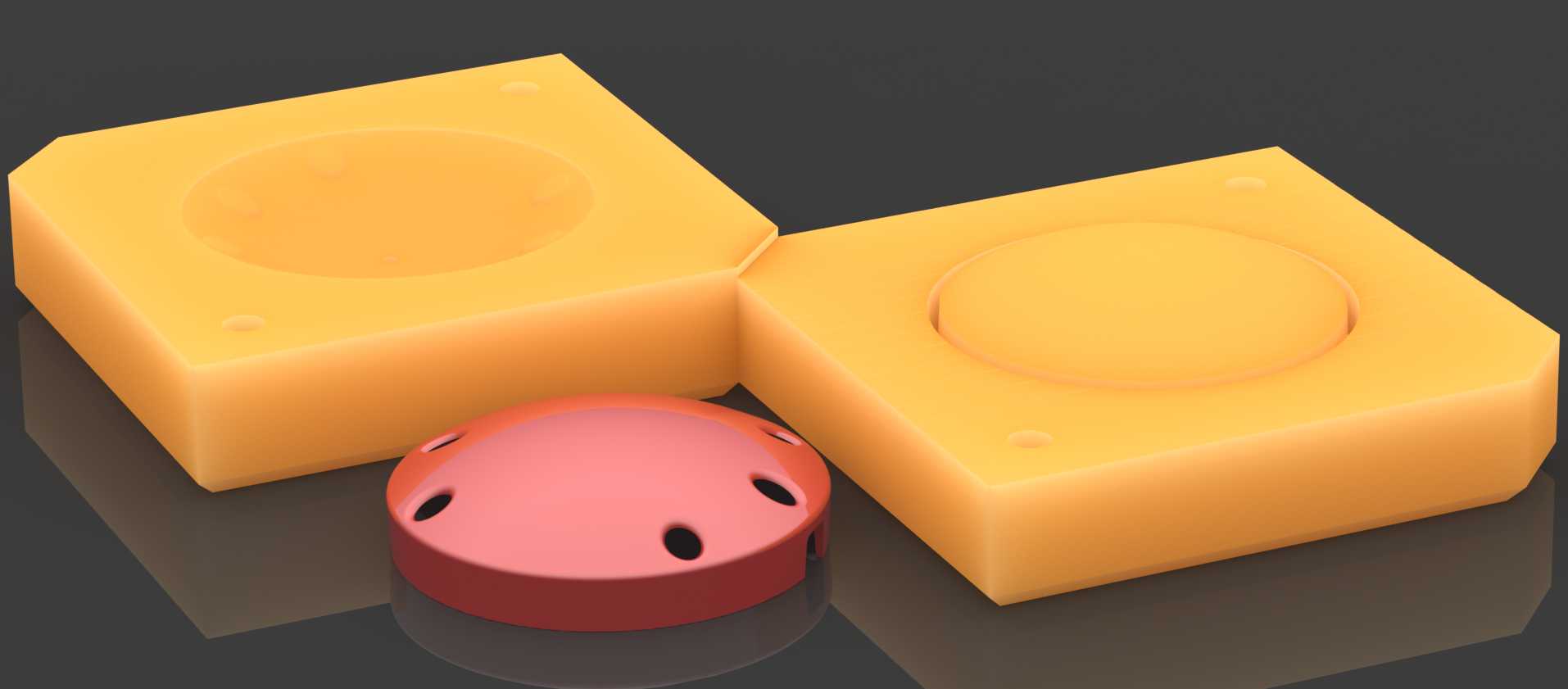

这套模具针对小型圆形传感器外壳的注塑生产需求设计，适配小批量多批次的传感器零部件生产场景，常见于工业传感元件、消费电子传感模块的外壳加工环节，成型后的外壳可直接用于传感器内部PCB板、感应元件的封装防护，隔绝外界粉尘、水汽对传感核心部件的侵蚀，同时为传感器提供规整的安装定位基准。从结构设计逻辑来看，模具采用上下对开的两板模结构，模仁部分直接做在模架镶块上，省去了额外的镶件拼接结构，针对3D打印快速制模的场景做了适配，模仁边缘做了1.5度的脱模斜度，避免脱模时刮伤外壳外表面，同时在模仁四角设置了定位小凸台，合模时可精准对齐上下模腔，防止成型过程中出现飞边、错模的问题。成型的传感器外壳为带侧孔的圆形薄壳结构，外壳侧壁的三个侧孔用于传感器的信号透出或者安装走线，模具在对应侧孔的位置做了碰穿结构，不需要额外设计侧抽芯机构，大幅简化了模具结构，降低了3D打印制模的难度，同时也减少了后续注塑生产时的故障点。模腔的成型尺寸按照常用的Φ38mm圆形传感器外壳做了缩放，预留了0.5%的塑料收缩率余量，适配ABS、PP等常用热塑性塑料的成型特性，外壳的壁厚均匀控制在1.8mm，避免注塑时出现缩痕、填充不足的问题，模腔表面做了细磨砂面处理，成型后的外壳无需额外做表面喷砂处理，可直接进入后续的元件装配环节。上下模的合模面设置在外壳的最大轮廓边缘处，开模后外壳会留在动模侧，方便后续通过顶杆直接顶出取件，顶杆位置设置在外壳的边缘非外观面处，不会在外壳的外露表面留下顶杆痕迹，保证外壳外观面的完整性。这套模具的整体安装边界尺寸控制在100mm×80mm×50mm以内，既可以适配小型桌面注塑机的安装要求，也可以直接用于低压注胶的手工生产场景，对于小批量试制传感器产品的场景来说，不需要开复杂的钢模，直接通过3D打印制作这套模具就可以快速完成外壳的小批量生产，大幅缩短传感器产品的研发验证周期，在产品打样阶段可以快速调整外壳结构，只需要重新打印对应的模仁部分就可以完成模具迭代，不需要重新制作整套模架，有效控制试制阶段的成本。在实际生产使用时，只需要将上下模分别固定在注塑设备的动定模安装板上，对准浇口套位置就可以开始注塑作业，浇口设置在外壳的底部中心位置，属于点浇口结构，浇口残留痕迹小，后续只需要简单修剪就可以去除浇口料把，不需要额外的打磨工序。
