嵌入式传感器通风外壳注塑模具结构

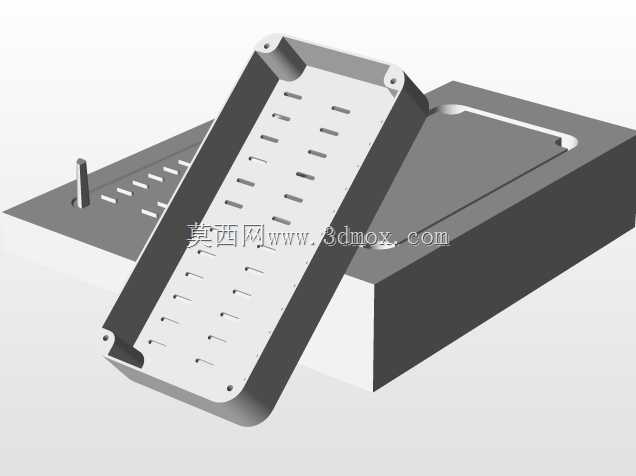

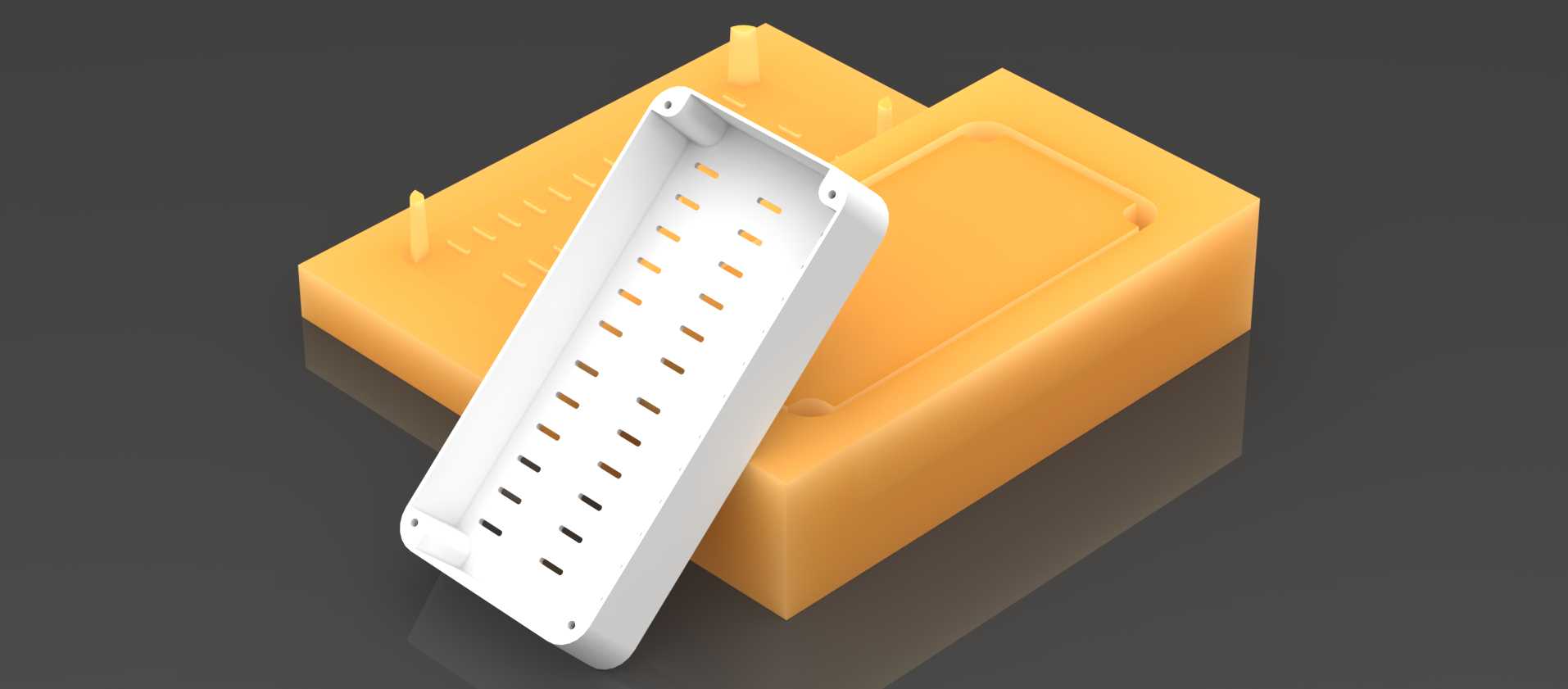

这套模具结构针对嵌入式传感器的通风防护外壳开发，核心解决密闭设备舱内嵌入式传感单元的气流交换需求，在工业传感监测场景中，嵌入式传感器常被安装在设备壳体内部、控制柜夹层等狭小空间，长期运行时元件发热会导致局部温漂，同时密闭环境容易积聚凝露影响检测精度，这款带阵列通风孔的外壳就是为平衡防护等级与通风效率设计的配套成型工装。从成型逻辑来看，模具采用一模一腔的布局，对应长条型壳体的外形特征，型腔部分直接复刻外壳的外轮廓曲面，壳身的长圆形通风孔采用碰穿结构成型，避免后续二次打孔带来的孔位毛刺、位置偏差问题，孔位沿壳体长度方向等距排布，单排孔的间距经过气流模拟验证，既保证足够的通风通流面积，又不会过度削弱壳体的结构强度，外壳四角的安装柱位在模具中采用镶针结构成型，保证安装孔的同轴度，方便后续装配时用自攻螺丝直接固定在传感器安装基座上。模具的分型面沿外壳的开口边缘设置，封胶面做了0.02mm的预压干涉量，避免注塑时出现飞边，考虑到该套模具可通过3D打印快速制作小批量样件，分型面的拔模斜度统一取1.5度，既满足3D打印成型后的脱模顺畅度，也适配后续如果开钢制注塑模的拔模要求，不会出现倒扣拉伤的问题。外壳的整体尺寸适配主流的嵌入式气体、温湿度类传感器的安装边界，长度方向预留了接线避让空间，壳体侧壁做了0.3mm的圆角过渡，避免应力集中，安装时可以直接嵌入设备预留的卡槽内，也可以通过四角的安装孔锁附固定，通风孔的朝向设计为斜向排布，既可以让气流沿壳体长度方向形成对流通道，又能阻挡大颗粒灰尘直接落到传感器元件表面。模具的顶出结构采用顶块顶出，对应壳体的刚性较强的侧边位置，避免顶出时顶白、顶穿薄壁的外壳主体，浇口设置在壳体长度方向的一端，采用侧浇口进料，保证熔融的塑料填充时流动平稳，不会在孔位位置出现熔接痕影响结构强度，针对3D打印模具的小批量生产场景，浇口的尺寸做了放大处理，降低填充时的压力损失，适配3D打印模具的耐压强度上限。这套模具成型的外壳，在实际使用中可以直接套在传感器外侧，既不阻碍空气流入流出实现传感检测的气路通畅，又能为内部精密的传感元件提供基础的物理防护，避免安装、运维过程中磕碰损坏元件，同时统一的外形尺寸也方便不同检测原理的嵌入式传感器做通用化配套，减少不同规格外壳的开模成本。
