单线圈电吉他拾音器盖3D打印注塑模具

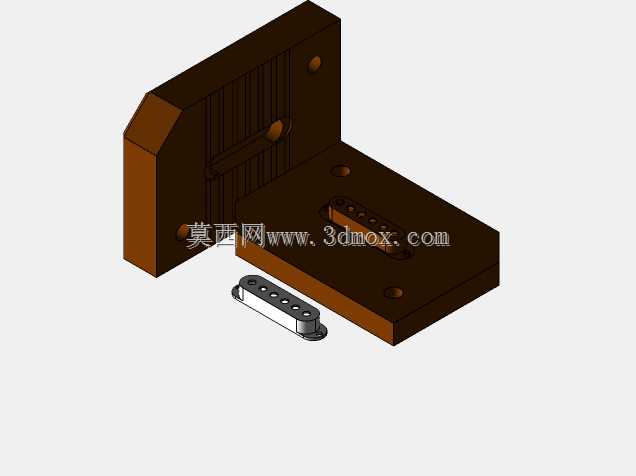

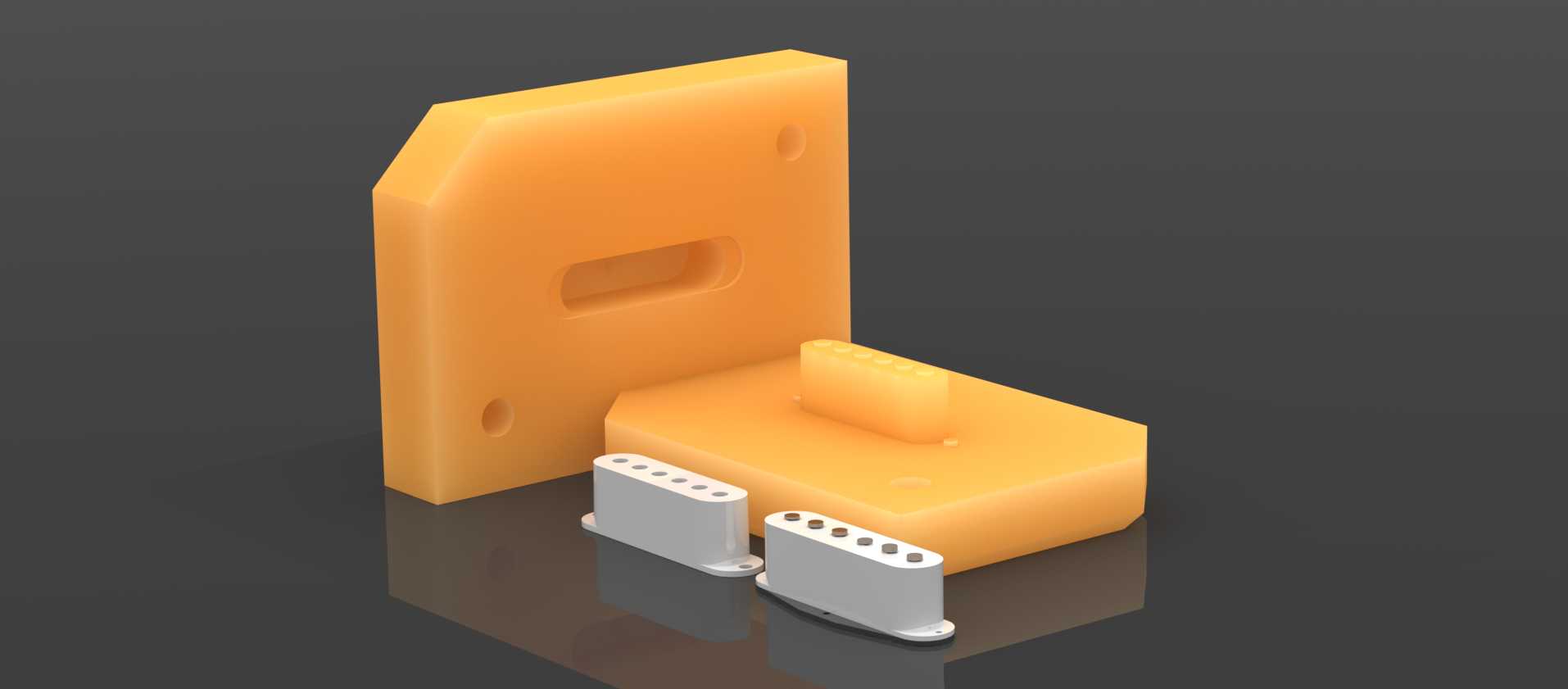

这套模具面向单线圈电吉他拾音器盖的小批量试制场景，适配桌面级FDM与光固化3D打印设备的加工能力，无需传统钢模的复杂加工工序，可快速完成拾音器盖的样件打样与小批量生产，覆盖乐器维修、手工定制吉他的配件生产需求，解决小众规格拾音器盖开模成本高、交付周期长的实际问题。模具分为上下模两个核心组件，上模设置定位凸台与溢料槽结构，合模时可精准对齐下模型腔，多余注塑料会流入溢料槽避免飞边过厚，减少后续修边工作量；下模型腔完全复刻单线圈拾音器盖的外形轮廓，包含拾音器磁柱对应的定位凹槽、安装卡扣的成型位，注料口设置在型腔侧边非外观面位置，避免在产品外露表面留下浇口痕迹影响成品美观度。设计阶段充分考虑3D打印的工艺特性，所有成型面未设置小于0.8mm的尖锐内角，避免打印过程中出现支撑残留或者层间开裂问题，模具整体壁厚均匀控制在3mm-5mm区间，既保证模具合模承压时的结构强度，又不会因为壁厚过大导致3D打印过程中出现翘曲变形。上下模的合模定位采用一体式定位销结构，与模体一体打印成型，无需额外装配金属定位销，定位间隙控制在0.2mm，既保证合模顺畅无卡滞，又不会因为间隙过大导致型腔错位产生产品错边问题。模具的安装边界适配常规的桌面台钳夹持尺寸，模体外侧预留两个平行的夹持平面，可直接固定在普通台钳上完成注料、保压工序，不需要额外定制模架，降低小批量生产的配套成本。成型后的拾音器盖可直接适配标准单线圈拾音器的安装尺寸，侧边的安装卡扣与吉他拾音器安装槽的卡接量控制在0.3mm，既保证安装后卡扣卡接牢固，不会出现使用过程中盖板脱落的问题，又不会因为卡接过紧导致安装时卡扣断裂。模具的排气槽设置在型腔末端，深度控制在0.15mm，注料时型腔内的空气可顺着排气槽排出，避免成品内部出现气泡、缺料等成型缺陷，不需要额外开设排气工序，打印完成后简单去除支撑即可直接投入使用。针对3D打印模具的使用寿命特性，模体成型面预留0.1mm的抛光余量，打印完成后用细砂纸简单抛光即可降低表面粗糙度，提升成型后拾音器盖的表面光洁度，单次打印的模具可完成50-100次的注料成型，完全满足小批量定制生产的使用需求。
