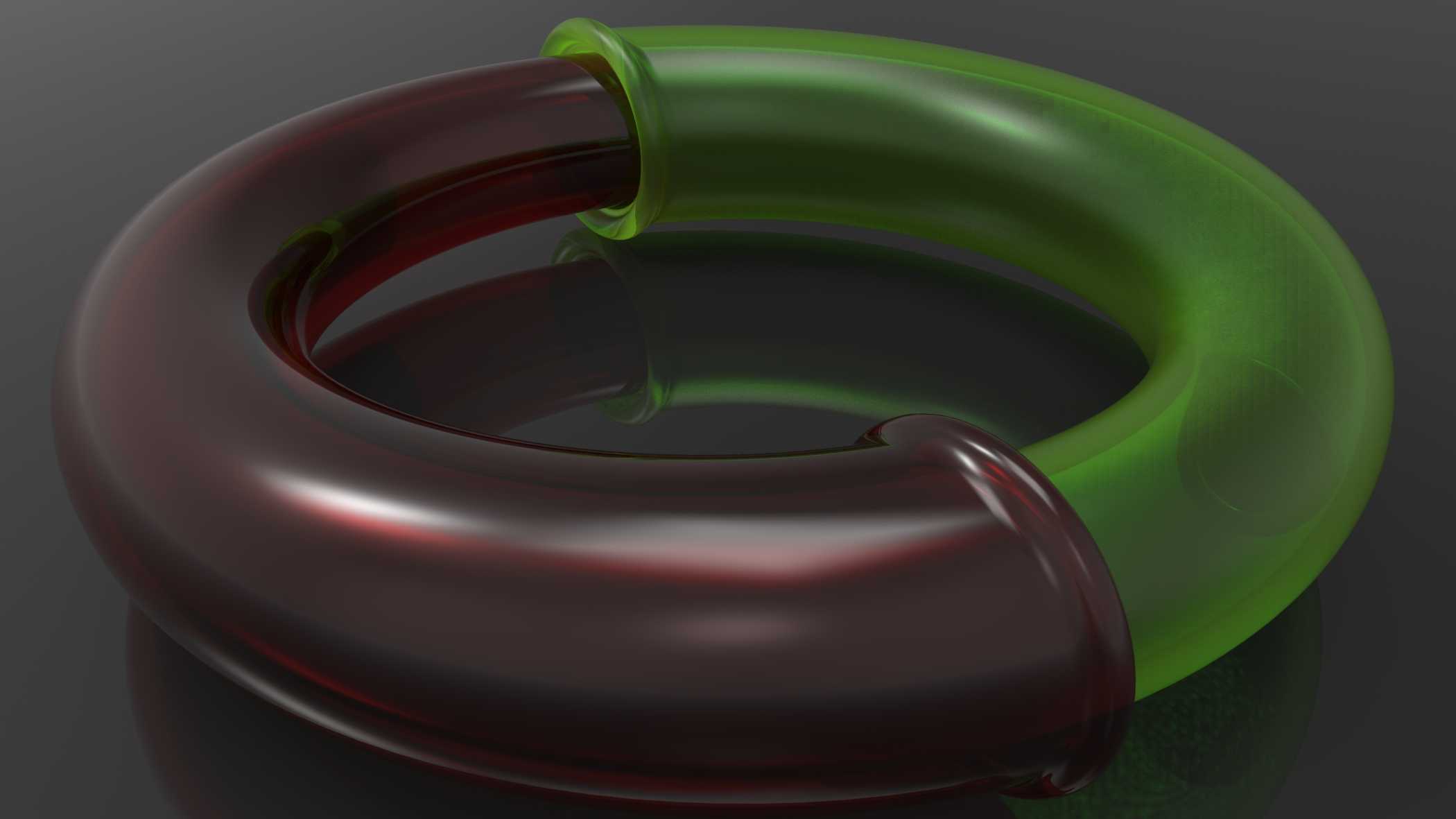

双色半透明环形衔接密封管件结构

这类环形衔接的双色半透明构件，多用于小流量流体回路的可视化观测段，在实验室流体测试台、小型日化灌装设备的供液支路、桌面级水冷循环系统中都能见到适配场景。做结构设计时，首先要考虑环形流道的通径一致性，整个弯转段的内壁不能出现台阶或缩径，否则会在流体通过时形成局部紊流，轻则增大回路压损，重则在输送带微小颗粒的介质时出现沉积堵点。两种不同色泽的材质分段衔接，并非单纯为了外观区分，深色调段一般采用耐温、抗形变能力更强的硬质高分子材质，承担构件的主体结构支撑作用，安装时可以直接和硬质管路接头对接，承受常规的管路插拔应力不会出现开裂；半透明的绿色段采用透光性优异的耐腐材质，主要作用是提供流道观测窗口，日常巡检时不用拆解管路，就能直接观察内部流体的流动状态、是否存在气泡积聚或者杂质淤积，大幅降低日常运维的排查难度。设计环形弯转结构时，要重点管控弯转处的曲率半径，曲率过小会导致流体在弯段外侧形成冲击区，长期运行会加剧内壁冲蚀磨损，曲率过大则会增大整个构件的安装占用空间，不利于在紧凑的设备腔体内布局。衔接位置的密封结构采用了嵌套式止口设计，两段构件对接时，半透明段的端部做了凸止口，深色段对应位置做了匹配的凹止口，装配时辅以密封胶圈压紧，既能保证两段的同轴度，避免流道对接处出现错位台阶，也能承受1.2MPa以内的回路工作压力不会出现渗漏。整个构件的外表面做了高光圆弧过渡，没有尖锐棱角，一方面是为了降低安装过程中磕碰划伤相邻管线或操作人员手部的风险，另一方面光滑的外表面也不容易积灰，在洁净度要求较高的实验设备或食品类灌装设备上使用时，日常清洁擦拭更加方便。做三维建模过程中，要重点校验两段构件的配合公差，止口位置的配合间隙控制在0.05mm以内，过大会导致密封失效，过小则会提升装配难度，甚至在装配时撑裂半透明段的薄壁结构。同时要注意半透明段的壁厚均匀性，整个弯段的壁厚差不能超过0.2mm，否则注塑成型时会因为冷却速率不一致出现表面缩痕或者内部应力集中，不仅影响透光观测效果，还会降低构件的整体承压能力。安装边界上，整个环形构件的外接圆直径、轴向厚度都要和安装位的预留空间匹配，深色段的对接端要预留足够的接头插拔操作空间，半透明观测段要避开设备内的其他遮挡构件，保证观测视线无遮挡，才能发挥出可视化观测的设计作用。
