双活塞单缸四冲程汽油发动机结构模型

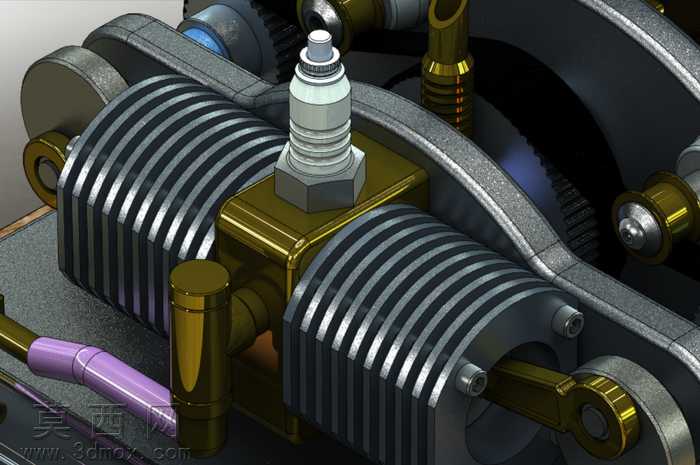

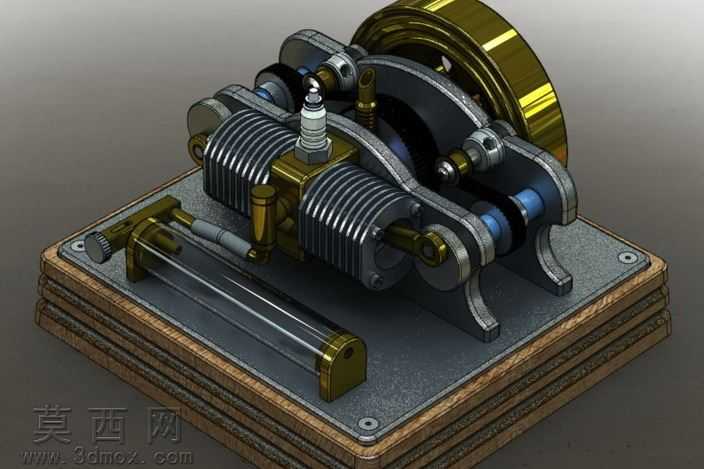

该作品为双活塞单缸四冲程汽油发动机的三维结构模型，建模阶段采用自底向上的装配逻辑完成全零件构建，首先对核心运动构件进行参数化建模：包含两组带散热鳍片的活塞缸体、单组火花塞点火组件、旋转进气阀结构、曲柄连杆传动机构以及外置惯性飞轮，所有零件的配合公差均参照小型内燃机的通用设计标准设定，保证运动副的装配逻辑符合真实机械传动规则。材质渲染阶段针对不同部件做了差异化的质感表现：缸体散热鳍片采用磨砂铸铝材质，还原金属压铸后的粗糙哑光质感；运动摩擦副如曲柄销轴、连杆连接端做了抛光钢材质处理，体现金属加工后的高光反光特性；外置飞轮采用黄铜镀金材质，突出厚重的金属光泽；底部基座采用层压木质纹理材质，搭配金属固定螺丝，还原老式展示模型的复古质感；进气管道采用透明玻璃材质搭配黄铜端盖，清晰展示内部气路结构。设计思路上参考了简Ridders的旋转进气阀发动机方案，将传统单活塞结构调整为对置双活塞布局，在单缸的腔体结构内实现两组活塞的协同往复运动，通过旋转进气阀精准控制四个冲程的进气、压缩、做功、排气时序，完整还原四冲程汽油机的工作循环逻辑。模型整体结构紧凑，所有管路、紧固件、操纵构件均做了等比例还原，既可以作为内燃机结构原理的展示教具，也能够为小型特种动力装置的结构设计提供参考，渲染阶段采用柔和的侧方打光，突出金属部件的明暗层次与结构轮廓，让复杂的装配关系清晰可辨，每个零件的连接关系、运动路径都能通过模型直观呈现，无需拆解即可观察到内部的传动与配气结构。
