单缸四循环天然气动力发动机结构模型

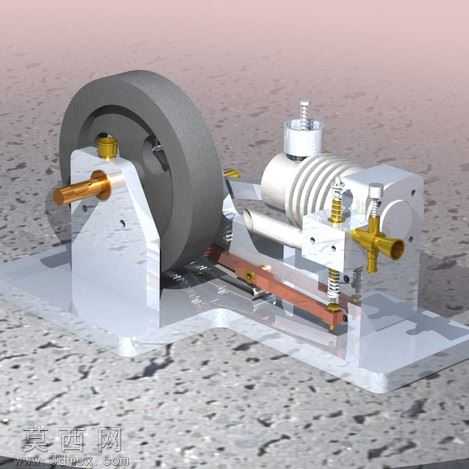

本模型为单缸四循环天然气发动机的完整三维结构建模作品，建模过程严格遵循四冲程内燃机的工作原理与实际机械装配逻辑，完整还原了天然气发动机的核心组成部分与传动链路。建模阶段首先搭建整体安装基座，作为所有部件的定位承载基准，保证各组件的装配同轴度与位置精度符合机械设计规范；随后依次完成曲轴连杆机构、活塞组件、配气机构、飞轮储能部件、进气混合组件、点火组件以及气缸体的独立建模，每个零件的尺寸比例均参考通用小型单缸内燃机的参数设定，确保结构逻辑符合真实机械运行规律。材质渲染阶段针对不同部件的实际材质属性做了区分设置：安装基座采用哑光灰铸铁材质，还原铸铁件的磨砂金属质感；飞轮、曲轴等传动部件做了金属抛光与发黑处理的材质区分，转动配合面设置高光金属质感，非配合面保留哑光金属纹理；气缸体采用铸铝材质的哑光银灰质感，弹簧部件设置弹簧钢的亮面金属属性，密封件、管路等非金属部件采用对应的橡胶、工程塑料材质表现，整体渲染光影柔和，清晰区分不同部件的边界与装配关系。结构设计上完整还原了四循环发动机的工作逻辑：进气冲程可通过配气机构实现天然气与空气的混合进气导入，压缩冲程完成气缸内混合气的压缩，点火冲程通过顶部点火组件实现点火做功，排气冲程完成废气排出，飞轮的大质量设计用于储存做功冲程的能量，带动曲轴完成其余三个辅助冲程的运转，连杆与活塞的配合、曲轴与飞轮的传动配合、配气机构与曲轴的正时配合均在模型中做了准确的结构还原，可直观展示四循环天然气发动机的完整运行原理与机械装配关系，适合用于内燃机原理教学、结构演示以及相关动力装置的设计参考。
