双缸火焰抽油切换阀结构设计

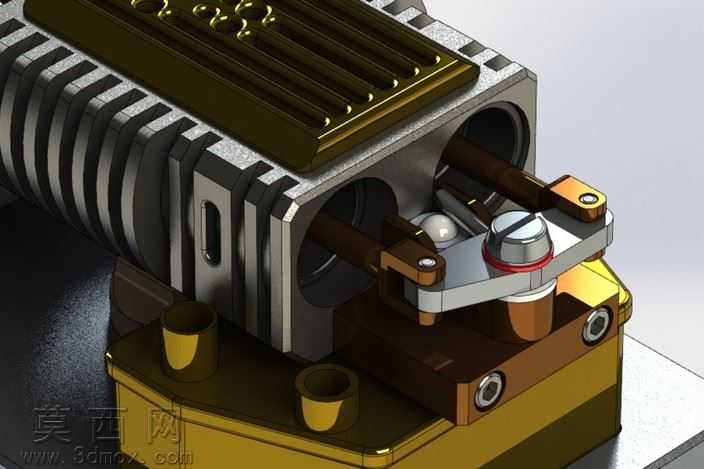

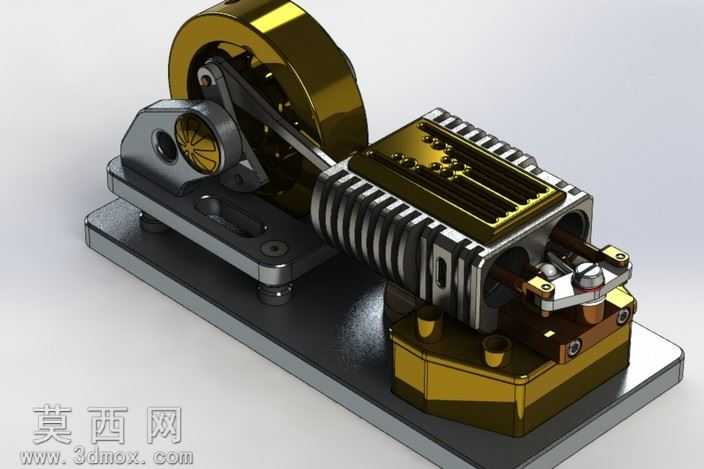

本作品为双缸火焰抽油与切换阀的三维建模设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体功能布局的骨架搭建，明确双缸腔体、切换执行机构、油路通道、火焰控制端的空间位置与装配基准，再逐一对各零部件进行参数化建模，确保所有配合尺寸符合机械装配公差要求。模型完整还原了双缸并列的腔体结构，缸体外壁设计有阵列式散热鳍片结构，建模时通过线性阵列特征快速生成鳍片结构，同时对鳍片边缘做圆角过渡处理，避免应力集中问题，也提升了外观的精致度。切换执行机构部分，建模时重点还原了摇臂组件、密封阀芯、定位钢珠、紧固连接件的细节结构：摇臂采用折弯式结构设计，通过铰接轴与阀体基座连接，端部设置旋钮式操作端，操作端与阀芯连接处设计有红色密封胶圈，建模时通过环形凸台与凹槽配合还原胶圈的装配位置，保证密封结构的可视化呈现；定位钢珠嵌入摇臂与基座的定位槽内，用于实现切换档位的卡位固定，还原了机构的操作手感逻辑。材质与渲染阶段，针对不同零部件赋予差异化材质：缸体主体采用铸铝材质，调整材质粗糙度模拟金属铸造的哑光质感，散热鳍片边缘做轻微高光处理体现金属切削的加工痕迹；顶部盖板采用黄铜材质，调整金属反射参数还原黄铜温润的金色金属光泽，表面做细微的拉丝纹理处理提升真实感；紧固螺丝采用不锈钢材质，还原螺纹细节与金属冷光质感；密封胶圈采用红色橡胶材质，调整漫反射参数模拟橡胶的哑光弹性质感；基座部分采用与顶部盖板一致的黄铜材质，与铸铝缸体形成材质色彩的层次区分。渲染时采用三点布光方案，主光源从斜上方45度投射，突出阀体的结构轮廓与金属材质反光，辅助光源补亮腔体内部结构，避免暗部细节丢失，背景采用浅灰色渐变背景，将视觉焦点集中在阀体本身。结构设计上，双缸腔体为独立的油路通道，通过摇臂带动阀芯转动实现两个油路的通断切换，同时联动火焰控制端的通路开合，实现抽油作业与火焰输出的同步切换功能，所有活动部件均保留了合理的装配间隙，符合实际机械结构的运动逻辑，模型可直接用于结构验证、装配教学以及产品展示使用，各零部件均可单独导出用于工程图的生成与加工参考。
