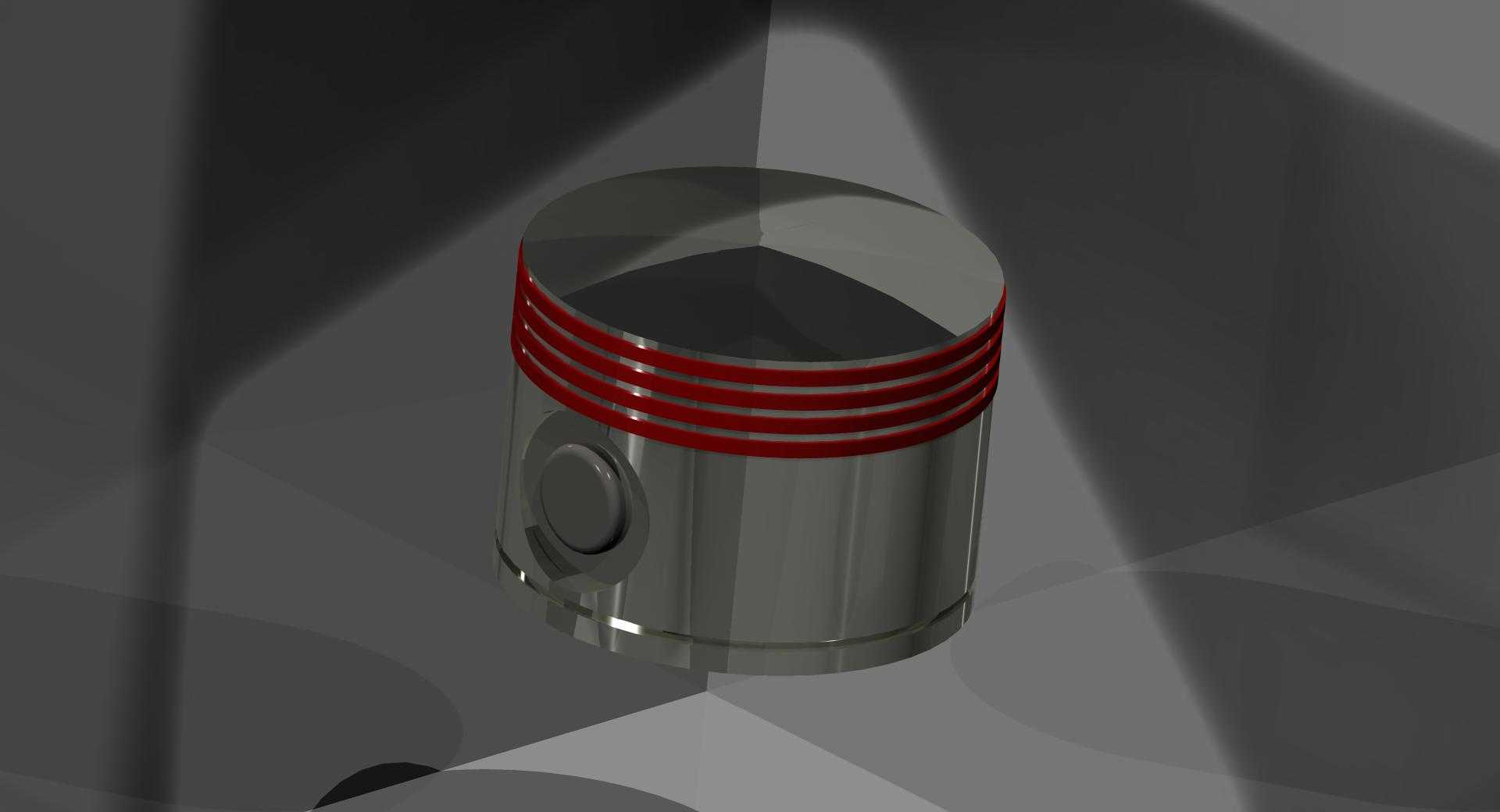

内燃机活塞结构三维设计展示

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需兼顾高温高压工况下的结构强度、热变形控制与运动配合精度。从实际应用场景来看，该类活塞广泛适配小排量四冲程汽油机、通用小型柴油机，覆盖乘用车动力单元、小型工程机械动力源、农用机械动力输出端等多个使用场景，工作时需承受燃烧室爆燃产生的瞬时高压冲击，同时将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

在功能特性设计上，活塞头部设置的多道环槽结构，分别适配气环与油环安装，气环负责密封燃烧室高温高压燃气，避免燃气窜入曲轴箱造成动力损失，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧引发积碳问题。活塞裙部采用型线优化设计，并非规则圆柱结构，而是根据热膨胀规律设计为中凸变椭圆型面，冷态装配时预留合理配合间隙，热机工况下裙部膨胀后可与气缸壁保持均匀贴合，既避免冷启动敲缸，又能防止热态下活塞卡滞拉缸。活塞销座部位做了加强筋过渡处理，分散活塞销传递的交变载荷，避免应力集中导致的座孔开裂问题。

从安装边界与尺寸匹配角度来看，活塞外径需与对应气缸内径保持严格的配合公差，环槽宽度、深度需与所选活塞环尺寸完全适配，活塞销孔内径需匹配对应规格活塞销的外径尺寸，装配时需保证活塞销与销座、连杆小头的配合间隙符合设计要求，同时活塞顶部燃烧室形状需与气缸盖燃烧室结构匹配，保证压缩比符合设计值，避免出现爆震、燃烧不充分等问题。设计过程中需反复校核活塞在上下止点位置的运动干涉情况，确认活塞在上止点时与气门、气缸盖的安全间隙，同时平衡活塞整体重量，减少往复运动惯性力，降低曲轴连杆机构的振动与磨损。
